Тема 1 Ведение
Геодезия – наука об измерениях на земной поверхности, выполняемых для определения формы и размеров Земли, изображения всей или части ее на картах, планах, и профилях, а также для создания инженерных сооружений и различных научных целей.
Это одна из древнейших наук о Земле, которая возникла исходя из практических потребностей человека, связанных с измерениями земной поверхности для строительства, ведения сельского хозяйства, создания карт и планов и т.д.
Современная геодезия сложная и многогранная наука, опирающаяся на достижения математики, физики, географии и астрономии.
Задачами геодезии является:
изучение фигуры, размеров и гравитационного поля Земли
составление карт и планов местности
решение различных инженерных задач на местности в интересах хозяйства и обороны страны
По назначению геодезия подразделяется на :
высшую геодезию
топографию
космическую геодезию
морскую геодезию
фототопографию
инженерную или прикладную геодезию
По способу производства работ различают:
наземную геодезию
аэрогеодезию
космическую геодезию
подземную геодезию
подводную геодезию
Подробно обо всех видах геодезии вы прочитаете в учебниках, ну а мы с вами будем изучать наземную инженерную геодезию. Она рассматривает геодезические работы, выполняемые при изысканиях проектировании, строительстве и эксплуатации различных инженерных сооружений и монтаже технологического оборудования. Она использует методы высшей геодезии, топографии, фототопографии и все виды съемок. При производстве наземных геодезических работ используют как обычные традиционные геодезические приборы (ленты, рулетки, оптические теодолиты, нивелиры), так и современное электронное оборудование (светодальномеры, лазерные приборы и т.д.). Все геодезические работы выполняют с установленной точностью.
Историю геодезии вы рассмотрите самостоятельно, так как у нас нет времени на этом останавливаться.
Тема 2 Изображение земной поверхности на планах и картах
2.1 Форма и размеры Земли
За теоретическую фигуру Земли принимают общий вид формы уровенной поверхности - поверхности воды океанов в ее абсолютно спокойном состоянии (при отсутствии волн, приливов и отливов и пр.). Уровенная поверхность в каждой своей точке перпендикулярна к направлению отвесной линии, проведенной через данную точку, т.е. к направлению силы тяжести.
Уровенных поверхностей можно представить множество, но за основную принимается та из них, которая совпадает со средним уровнем воды океанов и открытых морей, находящейся в состоянии равновесия. Геометрическая фигура, образованная этой уровенной поверхностью, называется геоидом.
Вследствие неравномерного распределения масс внутри Земли геоид не имеет строгой геометрической формы и его поверхность не поддается строгому математическому описанию. Однако для характеристики фигуры и размеров Земли ближе всего подходит тело, образованное вращением эллипса PQP1Q1 вокруг его малой оси PP1, называемое эллипсоидом вращения или сфероидом.

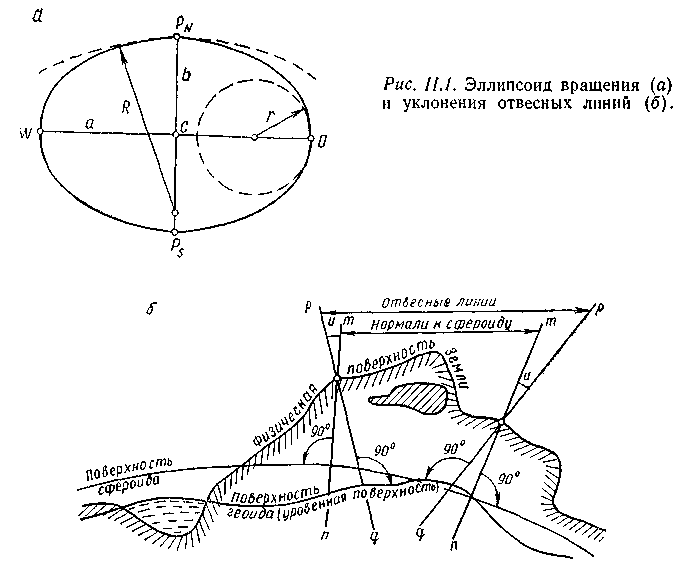

Рис. 2.1 |
Линии пересечения поверхности сфероида плоскостями, перпендикулярными оси вращения Земли, называют параллелями. Линии пересечения поверхности сфероида плоскостями, проходящими через ось вращения Земли, называют меридианами. Параллели представляются на эллипсоиде окружностями, а медианы – эллипсами. Параллель, образованную плоскостью, проходящей через центр сфероида, называют экватором. (рис. 2.1). Линии OQ=а и ОP=b называют соответственно большой и малой полуосями сфероида или: а – радиус экватора; b – полуось вращения Земли. Общие размеры Земли определяются длинами этих полуосей. В нашей стране с 1946 г. для геодезических и картографических работ приняты размеры земного сфероида по Красовскому:
а=6 378 245м, b = 6356863 м и α ==1:298,3.
