2.Монтаж

2.1 Подготовка к монтажу узлов трансформаторов

До начала монтажа необходимо:

-изучить техническую документацию на трансформатор, присланную заводом-изготовителем;

-подготовить помещение (монтажную площадку), оборудование, приспособления и инструменты, инвентарь и материалы;

-подготовить узлы трансформатора.

Если необходимое количество масла и оборудование для его обработки и заливки отсутствуют, приступать к дегерметизации трансформатора запрещается.

Следует подготовить чистые металлические емкости, оборудованные масломерным устройством, пригодные для временного хранения масла, сливаемого из трансформатора, и проверенную систему заливки маслом, состоящую из предварительно очищенного, промытого и испытанного маслопровода с задвижками и кранами и маслонасоса производительностью 2-4 м³/ч для заливки и доливки масла.

Следует подготовить комплект приборов и оборудования, необходимый для испытания трансформатора и его узлов.

Вводы, транспортируемые отдельно, необходимо очистить от грязи и влаги спиртом (ГОСТ 5962-67) и убедиться в отсутствии повреждений фарфора.

До установки на трансформатор вводы должны быть испытаны повышенным напряжением частотой 50 Гц в течении 1 мин (табл. 1).

Таблица 2

Номинальное напряжение, кВ	Испытательное напряжение, кВ	Номинальное напряжение, кВ	Испытательное напряжение, кВ
3	25	15	57
6	32	20	68
10	42	35	100

При испытаниях нижнюю часть ввода следует погрузить в трансформаторное масло, а внутреннюю часть вводов напряжением 15, 20 и 35 кВ заполнить маслом; при заполнении маслом выпустить воздух через отверстия.

2.1.1 Подготовка маслонаполненных малогабаритных вводов напряжением 110 кВ

Замену масла во вводе при наличии механических примесей, понижении электрической прочности и незначительном окислении необходимо выполнять при условии несоответствия тангенса угла диэлектрических потерь tg(δ) изоляции ввода установленным нормам.

При распаковке ввода 110 кВ необходимо снять доски с надписью «верх», вынуть верхние половины распорок, удерживающих ввод в ящике; боковые стенки ящика не снимать, так как нижние распорки, на которых размещен ввод, закреплены на этих стенках.

К рымам на опорном фланце соединительной втулки ввода следует прикрепить канаты, подвешенные на крюк подъемного устройства. В середине верхней фарфоровой покрышки необходимо установить скобу 2 с резиновой прокладкой 4, прикрепленную к полиспасту. Затем поднять ввод одновременно крюками подъемного устройства и полиспастом.

Для предохранения ввода от опрокидывания необходимо закрепить полиспаст или обвязать канаты веревкой в месте расположения скобы, а полиспаст снять. Поднятый ввод должен быть вертикально установлен на специальной стойке .

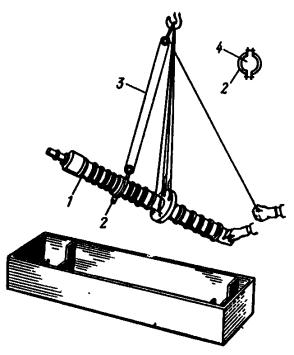

Рис. 2. Подъем маслонаполненного ввода напряжением 110 кВ из упаковки.

1 - ввод; 2 - разъемная скоба; 3 - полиспаст; 4 - резиновая прокладка.

После установки ввода на стойке необходимо очистить ввод от грязи, фарфоровые покрышки протереть спиртом (ГОСТ 5962-67), осмотреть ввод и убедиться в отсутствии повреждений фарфоровых покрышек и маслоуказателя, в отсутствии течи масла, в наличии всех пробок и других деталей ввода.

Необходимо проверить уровень масла в расширителе, который при температуре 15-20 ºС должен составлять 50-60 % высоты стекла маслоуказателя. При более высоком уровне отвернуть пробку для выпуска воздуха из расширителя и слить масло через отверстие пробки маслоотборного устройства.

Следует измерить мегомметром сопротивление изоляции (R_из>1000 МОм) и tg(δ) ввода.

В случае несоответствия результатов измерений паспортным данным необходимо отобрать пробу масла для испытанию, Следует определить tg(δ) внутренней изоляции и емкость ввода (при проведении измерений температура ввода должна быть не ниже 10 ºС).

Для новых маслонаполненных вводов напряжением 110 кВ с бумажно-масляной изоляцией tg(δ) внутренней изоляции ввода не должен превышать 1 % при t > 20 ºС и испытательном напряжении до 10 кВ.

При повреждении стекла маслоуказателя расширителя маслонаполненного ввода негерметичной конструкции допускается заменить его новым и долить ввод маслом до необходимого уровня при условии, что ввод до повреждения стекла находился в вертикальном положении, и масло из расширителя полностью не вытекло.

При нарушении указанных условий, а также в том случае, если повреждение стекла маслоуказателя произошло во время транспортировки, ввод не допускается в эксплуатацию.

Для замены стекла маслоуказателя (рис. 4) следует отвернуть накидную гайку 2 и гайку для крепления маслоуказателя 1, снять верхний держатель 4, установить на нижний держатель 8 стеклянную трубку диаметром 35-40 мм, надеть верхний держатель 4 на стекло и стяжную шпильку 7, затянуть гайку с асбестовым уплотнением и закрепить маслоуказатель накидной гайкой 2 с асбестовым уплотнением на штуцере 3.

После замены стекла маслоуказателя необходимо долить масло во ввод.

Бумажно-бакелитовые цилиндры вводов напряжением 110 кВ негерметичной конструкции, транспортируемые в трансформаторном масле (в баке трансформатора вместе с активной частью или в отдельных бачках), могут быть установлены на вводах без сушки, если взятая для испытания проба масла имеет электрическую прочность не менее 40 кВ. В противном случае бумажно-бакелитовые цилиндры следует просушить при 95-100 ^ºC в течение 120 ч без вакуума или 60 ч при остаточном давлении 5-10 мм рт. ст.

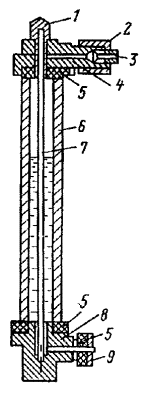

Рис. 3 Маслоуказатель маслонаполненного ввода напряжением 110 кВ.

1 - гайка для крепления маслоуказателя; 2 - гайка накидная; 3 - штуцер; 4 - держатель верхний; 5 - уплотнение; 6 - стекло маслоуказателя; 7 - шпилька стяжная; 8 - держатель нижний; 9 - контргайка.

Высушенные бумажно-бакелитовые цилиндры до установки их на вводах необходимо хранить в трансформаторном масле, имеющем электрическую прочность не менее 40 кВ.

Если при подготовке к монтажу вводов высушенные бумажно-бакелитовые цилиндры находились на воздухе более 48 ч, после очистки от возможных загрязнений они должны быть повторно высушены.

При распаковке маслонаполненного ввода герметичной конструкции напряжением 110 кВ (рис.5) необходимо снять верхние половины распорок, удерживающие вводы в ящике, установить разъемную скобу 4 с резиновой прокладкой (рис. 5, а), поднять ввод из упаковки, так же как ввод негерметичной конструкции, установить временные деревянные подставки 6 (рис. 5, б), на которые осторожно уложить ввод в горизонтальное положение, после чего очистить и осмотреть ввод.

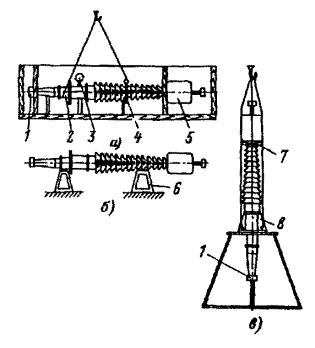

Рис.4 Распаковка маслонаполненного герметичного ввода напряжением 110 кВ.

а - размещение ввода в ящике; б - установка ввода на временных подставках; в - установка ввода на стойке; 1 - экран; 2 - соединительная втулка; 3 - манометр; 4 - разъемная скоба с резиновой прокладкой; 5 - корпус компенсатора давления; 6 - временные деревянные подставки; 7 - кольцевой трос; 8 - грузовые косынки.

Рис. 5. Зависимость давления во вводе от температуры окружающей среды.

AD - нижний предел области изменения давления;

ВС - верхний предел области изменения давления;

MN - установочная кривая.

В технической документации завода-изготовителя приводятся кривые зависимости давления маслонаполненного ввода 110 кВ от температуры окружающей среды (рис. 5): кривая AD показывает нижний предел давления, кривая ВС - верхний предел, а кривая MN - давление, установленное на заводе.

При подготовке к монтажу вводов герметичной конструкции следует сопоставить показания манометра с данными кривой MN и при необходимости отрегулировать давление.

Для регулирования давления необходимо при повышенном давлении открыть вентиль, установить давление по манометру, пользуясь кривой MN, после чего завернуть вентиль.

При пониженном давлении необходимо:

-подсоединить к вентилю через штуцер насос, предварительно заполненный маслом; в процессе присоединения обеспечить непрерывное поступление масла из насоса;

-открыть вентиль, установить по контрольному манометру давление несколько более высокое, чем по кривой МN;

-закрыть вентиль, отвернуть штуцер; открыв вентиль, отрегулировать давление по кривой MN.
