Раздел 3. Структура базового микропроцессора эвм
Тема 3.1. Классификация микропроцессоров
Микропроцессор (МП) - это программно-управляемое электронное цифровое устройство, предназначенное для обработки цифровой информации и управления процессом этой обработки, выполненное на одной или нескольких интегральных схемах с высокой степенью интеграции электронных элементов.

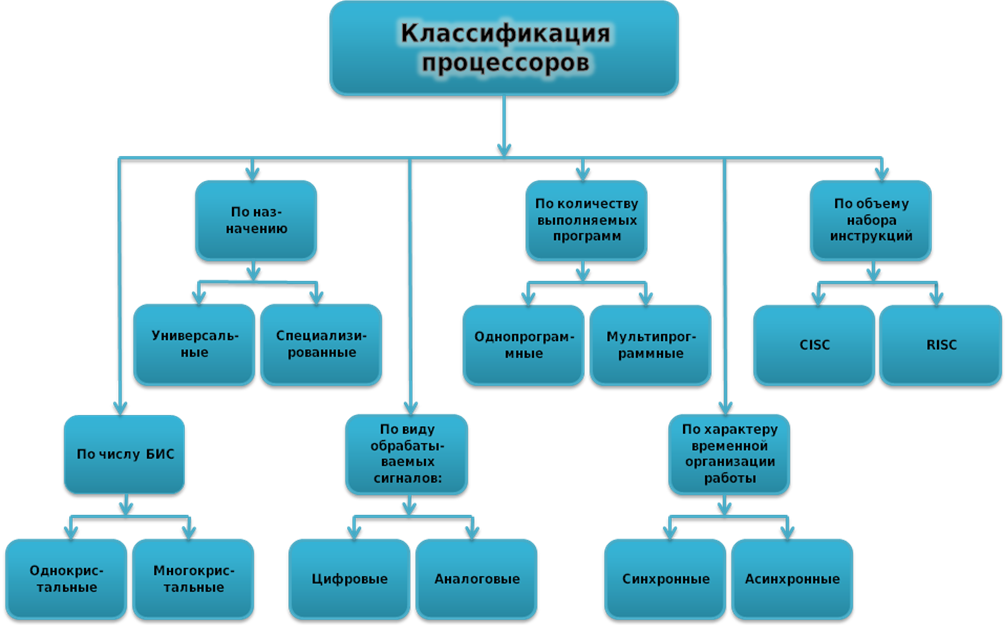

Рис.13 Классификация микропроцессоров
1. По числу бис:
Однокристальные. Весь микропроцессор размещен на одном кристалле в одной микросхеме (chip).
Многокристальные (multi-chip). В этом случае различные блоки МП размещены на разных кристаллах. Тем самым можно повысить выход годных изделий, повышается тестируемость и ремонтопригодность МП.
2. По назначению:
Универсальные микропроцессоры могут быть применены для решения широкого круга разнообразных задач. При этом их эффективная производительность слабо зависит от проблемной специфики решаемых задач. Специализация МП, т.е. его проблемная ориентация на ускоренное выполнение определенных функций позволяет резко увеличить эффективную производительность при решении только определенных задач.
Среди, специализированных микропроцессоров, можно выделить различные микроконтроллеры, ориентированные на выполнение сложных последовательностей логических операций, математические МП, предназначенные для повышения производительности при выполнении арифметических операций за счет, например, матричных методов их выполнения, МП для обработки данных в различных областях применений и т. д. С помощью специализированных МП можно эффективно решать новые сложные задачи параллельной обработки данных. Например, конволюция позволяет осуществить более сложную математическую обработку сигналов, чем широко используемые методы корреляции. Последние в основном сводятся к сравнению всего двух серий данных: входных, передаваемых формой сигнала, и фиксированных опорных и к определению их подобия. Конволюция дает возможность в реальном масштабе времени находить соответствие для сигналов изменяющейся формы путем сравнения их с различными эталонными сигналами, что, например, может позволить эффективно выделить полезный сигнал на фоне шума.
3. По виду обрабатываемых сигналов:
Цифровые – т.е. работающие с числовыми данными.
Аналоговые – предназначены для обработки аналоговых сигналов и имеющие в качестве входных и выходных данных аналоговые сигналы. По сути, все современные аналоговые МП являются цифровыми сигнальными МП, имеющими на входе встроенные аналого-цифровые преобразователи (АЦП), а на выходе – встроенные цифро-аналоговые преобразователи (ЦАП).
4. По количеству выполняемых программ:
Однопрограммные (однозадачные) – предназначены для выполнения только одной задачи. Таковыми являются все микроконтроллеры и часть специализированных МП. Их можно разделить еще на две группы:
Не загружаемые МП, единственная программа которых записана в постоянном запоминающем устройстве (ПЗУ) МП. Так делается, например в микроконтроллерах.
Загружаемые МП, у которых основная программа может загружаться из внешних устройств через интерфейсы . Таким внешним устройством может быть и дисковод, и другой МП , и специальное ПЗУ .
Много- или мультипрограммные микропроцессоры одновременно выполняют несколько (обычно несколько десятков) программ. Организация мультипрограммной работы микропроцессорных управляющих систем позволяет осуществить контроль за состоянием и управлением большим числом источников или приемников информации. Здесь тоже есть две разновидности МП:
По типу параллелизма операндов:
Скалярные МП, где операнды инструкций являются скалярами, т.е. один операнд – это одно число.
Векторные МП, где операндом является вектор, т.е. набор чисел. Это, как правило, математические МП предназначенные для векторных или матричных операций.
МП с набором инструкций типа SIMD (Single Instruction Multiple Data: одна инструкция – много данных). Конечно, можно было бы считать их векторными МП, но в инструкциях типа SIMD операнды представляют собой наборы чисел жестко фиксированного размера, которые размещаются в специальных регистрах, а в векторных МП, размер векторных операндов может быть различным.
Примечание. В настоящее время, практически все фирмы-изготовители универсальных МП, имеют в своих изделиях SIMD технологии, это: MMX (Intel), AltiVec (PowerPC), MDMX (MIPS), Max-2 (HP), VIS (SPARC), MVI (Alpha) и др. Причем, часто такие технологии называют SWAR (SIMD Within A Register – SIMD внутри регистра). Их присутствие обусловлено реализацией таких приложений, как:
Упаковка/распаковка звука, видео и изображений
Протоколы передачи данных
Шифрование
Построение реалистических изображений в реальном времени
Распознавание речи и образов
Нейронные сети
По типу параллелизма работы МП:
Суперскалярные МП – рассматривают последовательный код программы, ищут инструкции, которые можно выполнить параллельно и выполняют их в параллельно работающих функциональных устройствах.
Мультискаляные МП – получают от компилятора программу уже разбитую на множество связанных друг с другом задач, которые МП исполняет на параллельных процессорных устройствах, соблюдая зависимости между задачами.
VLIW МП – являются неким промежуточным звеном между суперскаляными и мультискалярными МП (но ближе к первым). Командное слово типа VLIW формируется компилятором и содержит не одну, а несколько инструкций, которые могут (и должны) выполняться одновременно.
