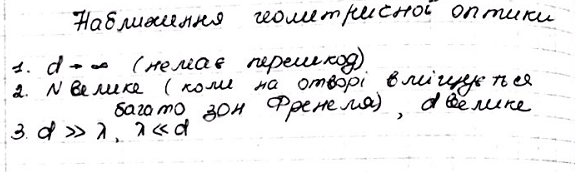

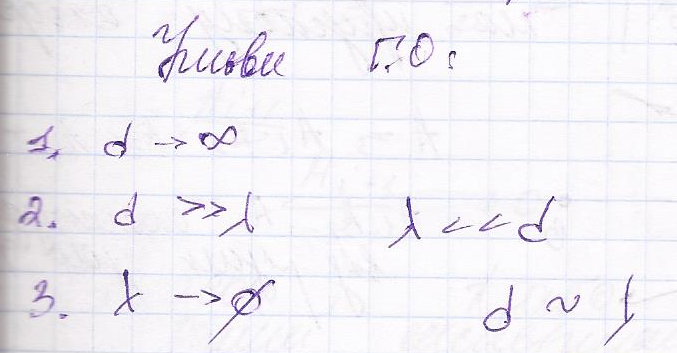

38.Наближення геометричної оптики

39.Приклади дифракції Френеля та Фраунгофера.

Дифранція Френеля: на круглого отворі, на круглій перешкоді, прямолінійного краю.

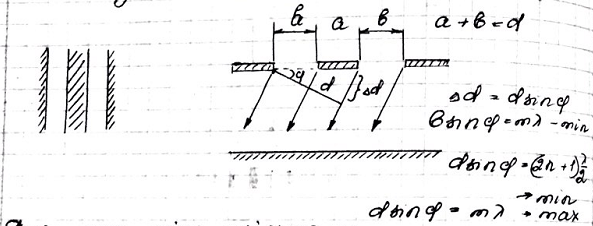

Дифракція Фраункгофера: на двох щілинах, на круглому отворі, на багатьох щілинах.

-Дифракція Фраунгофера, або дифракція в паралельних променях, коли відстані від джерела світла S до перешкоди, на якій відбувається дифракція, і відстань від перешкоди до точки спостереження P великі порівняно з розмірами перешкоди. При цьому, промені, що падають від джерела світлу на перешкоду, і промені, що поширюються від перешкоди в точку спостереження, йдуть практично паралельними пучками (див. рис. 6.7, а).

На прямокутному отворі

На круглій перешкоді

На багатьох щілинах

2) Дифракція Френеля – це дифракція в непаралельних променях, коли джерело світла і точка спостереження лежать недалеко від перешкоди (див. рис. 6.7, б)

40. Дифракція Френеля на круглій перешкоді.

Дифракція Френеля – це дифракція сферичних світлових хвиль, а дифракційна картина спостерігається на скінченій віддалі від перешкоди, що викликала дифракцію.

Дифракція на круглому отворі

Нехай сферична хвиля, що поширюється з точкового джерела , зустрічає на своєму шляху екран з круглим отвором (рис. 225). Дифракційну картину спостерігаємо на екрані Е в точці М, що лежить на лінії, яка з’єднує з центром отвору. Екран Е паралельний до площини отвору і знаходиться від нього на відстані L. Побудуємо на відкритій частині фронту хвилі зони Френеля, що відповідають точці М. Вигляд дифракційної картини залежить від кількості зон Френеля, які укладаються в отворі.

Дифракція на диску

Нехай сферична хвиля, яка поширюється від точкового джерела , зустрічає на своєму шляху непрозорий диск. У такому разі закриту диском ділянку фронту хвилі треба виключити з розгляду і будувати зони Френеля потрібно, починаючи з країв диска. На рис. 228 показано побудову цих зон для точки М екрана Е, яка лежить навпроти центра диску. Амплітуда в точці М визначається спільною дією всіх відкритих зон, починаючи з першої:

Отже, в точці М завжди буде інтерференційний максимум, який відповідає половині дії першої відкритої зони Френеля. Центральний максимум оточений концентричними темними і світлими інтерференційними кільцями, що чергуються.

4

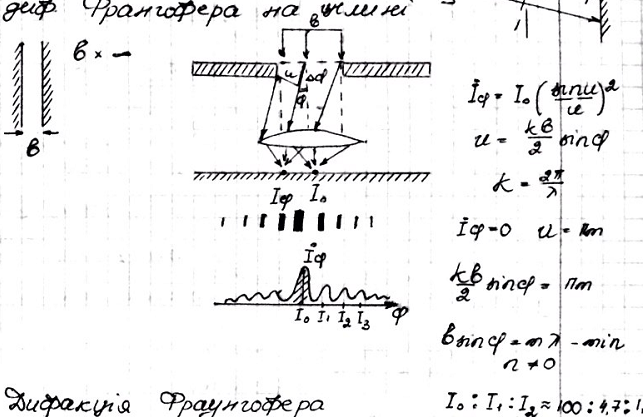

41.Дифракція Фраунгофера на щілині.

Нехай на досить довгу вузьку прямокутну щілину шириною b перпендикулярно до неї падає плоска світлова хвиля. Розмістимо за щілиною збірну лінзу, а у фокальній площині екран для спостережень результатів дифракції (рис. 3).

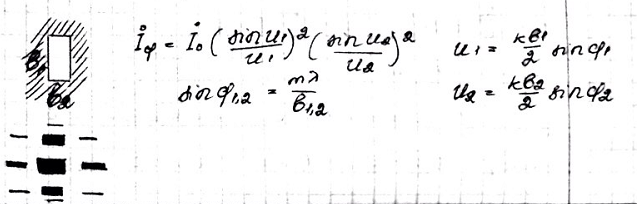

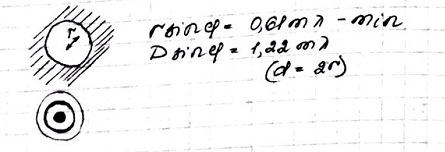

42. Дифракція Фраунгофера на прямокутному та круглому отворах.
