Экспликация полов
Таблица 7 – Экспликация полов
-
Номер помещения
Тип пола
Схема пола
Элементы пола и их толщина
Площадь, м2
101,102,105
1
1.Керамогранит ударо- износостойкий 450х450мм SDRI Diamante Ardesia 45 Matt (темно-серый матовый) Завод Atlas Concorde, Италия δ=10мм.
2.Прослойка и заполнение швов цементно-песчаным раствором М300 δ=40мм.
3.Железобетонная плита, δ=160мм.
4.Подстилающий слой из бетона класса В5, δ=100мм.
5.Уплотненый местный грунт
862,59
101, 104, 106, 107, 107а, 107б
2
1.Паркет, бук
2а.Влагостойкая фанера
2б.Выравнивающий слой, δ=50мм.
3.Железобетонная плита, δ=160мм.
4.Подстилающий слой из бетона класса В5, δ=100мм.
5.Уплотненый местный грунт
401,24
108,109,110,
111,112,117,
117а,118,119,
120,121,122,
124.

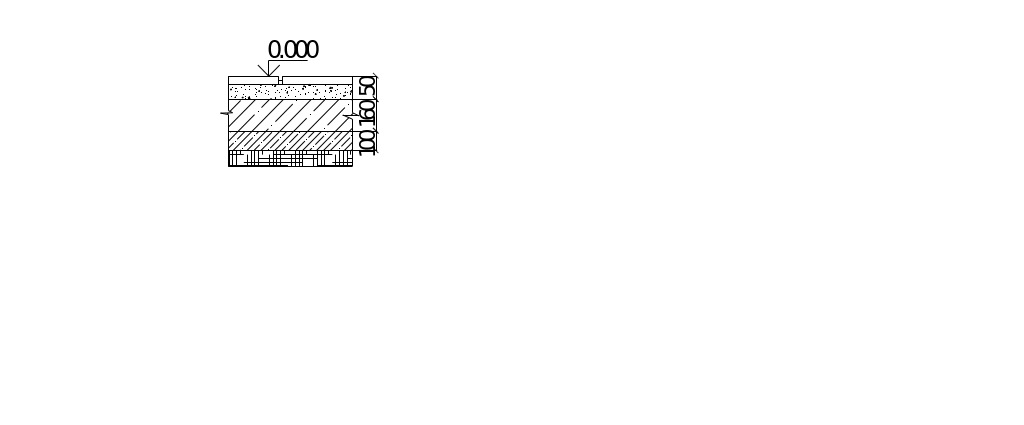

3
1.Керамическая плитка RAL 7037 (пыльно серый), δ=10мм.
2.Прослойка и заполнение швов из цементно-песчаного раствора М300, δ=40мм.
3.Железобетонная плита, δ=160мм.
4.Подстилающий слой из бетона класса В5, δ=100мм.
5.Уплотненый местный грунт
2201,43
103,127
4
1.Плитка – «Декор бетон», цвет – светло-серый, δ=20мм.
2.Прослойка и заполнение швов из цементно-песчаного раствора М300, δ=30мм.
3.Железобетонная плита, δ=160мм.
4.Подстилающий слой из бетона класса В5, δ=100мм.
5.Уплотненый местный грунт
48,34

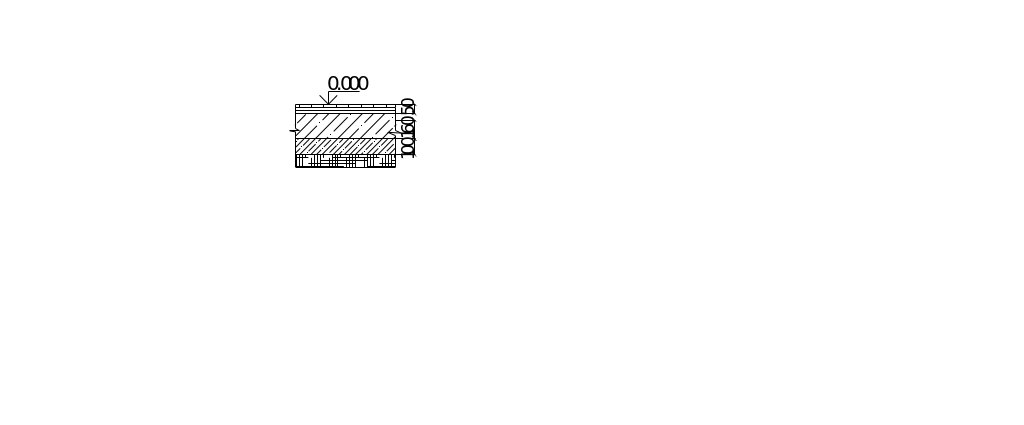

113,114,115,
126
5
1.Напольная плитка RAL 7037 «пыльно-серый» (кислотоустойчивая, ударо-, износостойкая), δ=10мм.
2.Прослойка и заполнение швов из цементно-песчаного раствора М300, δ=40мм.
3.Железобетонная плита, δ=160мм.
4.Подстилающий слой из бетона класса В5, δ=100мм.
5.Уплотненый местный грунт
1223,42

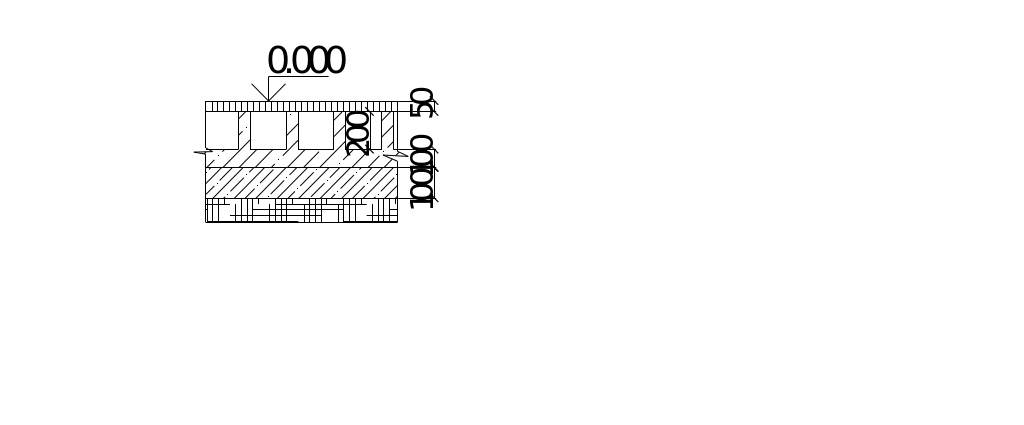

116
6
1.Металлическая решетка, δ=50мм.
2.Железобетонная плита, δ= до 350мм.
3.Подстилающий слой из бетона класса В5, δ=100мм.
4.Уплотненый щебнем грунт
125,58

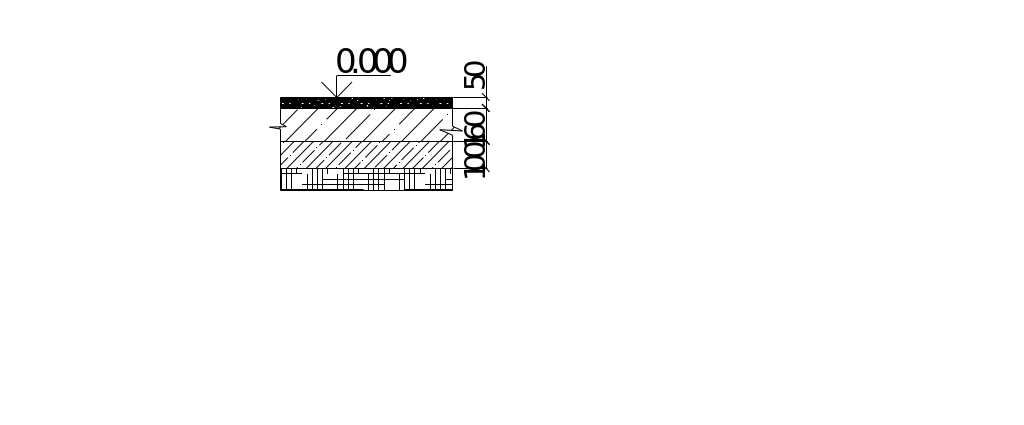

125
7
1.Покрытие – асфальтобетон, δ=50мм.
2.Железобетонная плита, δ=170мм.
3.Подстилающий слой из бетона класса В5, δ=100мм.
4.Уплотненый щебнем грунт
15,45

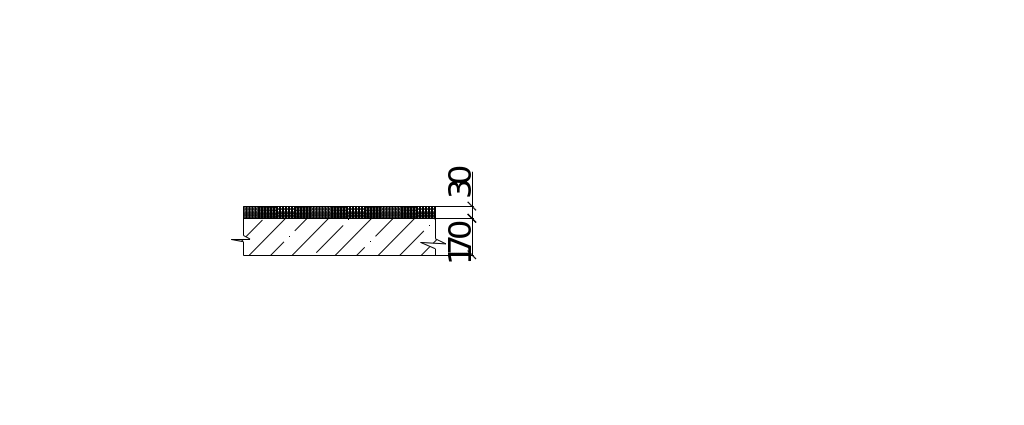

201, 202,203,204,
205,206,207,
208,209,210,
211,212,213,
214,225,226,
231,235,236,
301308,309,
310,311,312,
313,314,315,
316,317,318,
319,321,305
8
1.Ковровое покрытие, цвет – темно-серый
2.Стяжка из цементно-песчаного раствора, М150, δ=30мм.
3.Плита перекрытия, δ=170мм.
1030,55

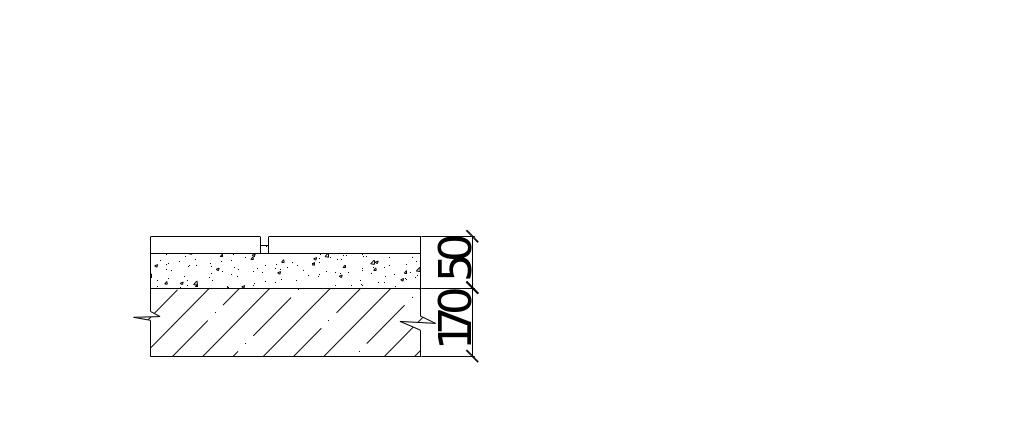

223,224,306,
307
9
1.Плитка – «Декор бетон», цвет – светло-серый, δ=20мм.
2.Прослойка и заполнение швов из цементно-песчаного раствора, М300, δ=30мм.
3.Плита перекрытия, δ=170мм.
96,68

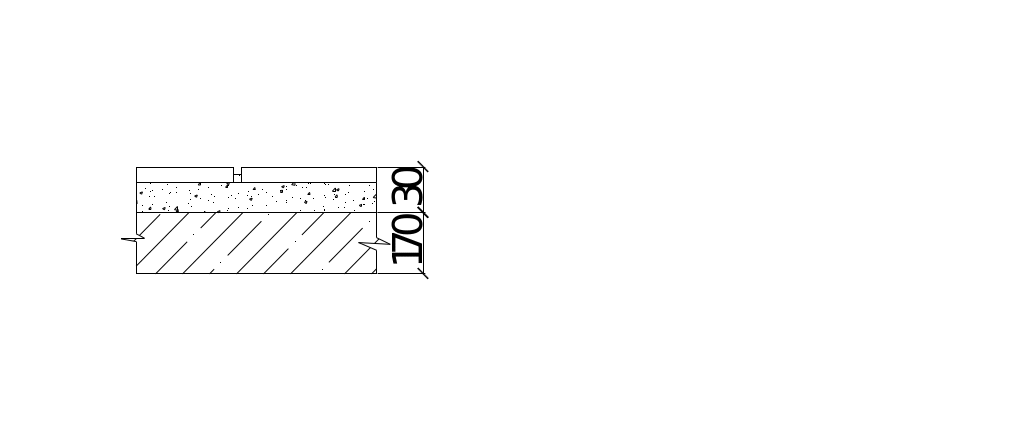

215,216,217,
218,219,220,
221,222,227,
228,229,230,
232,233,234,
302,303,304,
320
10
1.Керамическая плитка, RAL 7037(пыльно серый), δ=6мм.
2.Прослойка и заполнение швов из цементно-песчаного раствора М250, δ=24мм.
3.Плита перекрытия, δ=170мм.
423,37
