4. Технология строительного производства Технологическая карта на монтаж каркаса

1. Выбор монтажного крана

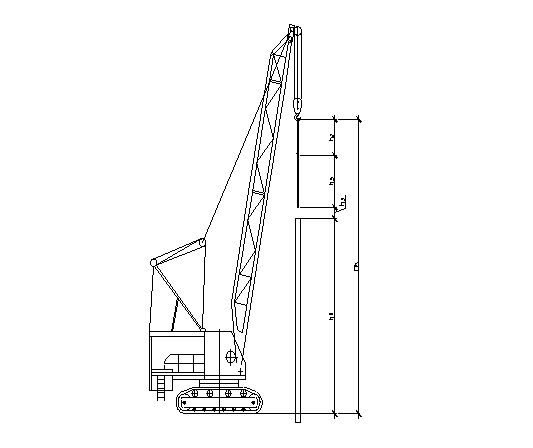

Рисунок 65 – К подбору монтажного крана

Подбираем кран по наиболее тяжелому элементу (ферма в осях А-Е)

Монтажная масса:

(219)

где М_э – масса монтируемого элемента, т;

М_г – масса грузозахватного устройства.

Высота подъема крюка:

(220)

где h₀ – расстояние от уровня стоянки крана до опоры монтируемого элемента;

h_з – запас по высоте, необходимый для перемещения монтируемого элемента над ранее смонтированными конструкциями и установки его в проектное положение, принимается по правилам техники безопасности равным 0,5м;

h_э – высота элемента в положении подъема, 2,63м;

h_г – высота грузозахватного устройства, 1,6м;

Минимально требуемое расстояние от уровня стоянки крана до верха стрелы:

(221)

где h_п – размер грузового полиспаста в растянутом состоянии, 2м.

Требуемый монтажный вылет крюка:

(222)

где b –минимальный зазор между стрелой и монтируемым элементом, равный 0,5м;

b₁ – расстояние от центра тяжести элемента до края элемента, приближенного к стреле, м;

b₂ – половина толщины стрелы на уровне верха монтируемого элемента, 0,5м;

h_ш – расстояние от уровня стоянки крана до оси поворота стрелы, 2,0м;

b₃ – расстояние от оси вращения крана до оси поворота стрелы, 2,0м.

Необходимая наименьшая длина стрелы самоходного стрелового крана:

(223)

По приведенным выше характеристикам для монтажа каркаса принимаем кран СКГ-40/63, в стреловом исполнении с дополнительным противовесом массой 6,1т, со следующими характеристиками:

грузоподъемность - Q=5,5т;

вылет l_k=16м;

высота подъема H_k=19м;

длина стрелы L_стр=25м;

радиус поворотной части крана R_пов.=4,65м;

база крана В=4,1м.

Спецификация монтажных элементов

Таблица 37 – Спецификация монтажных элементов

№	Наимено-вание элемента	Серия ГОСТ	эскиз	Геометр. размеры, мм.	Масса, т.	Кол-во, шт.	Расход металл т

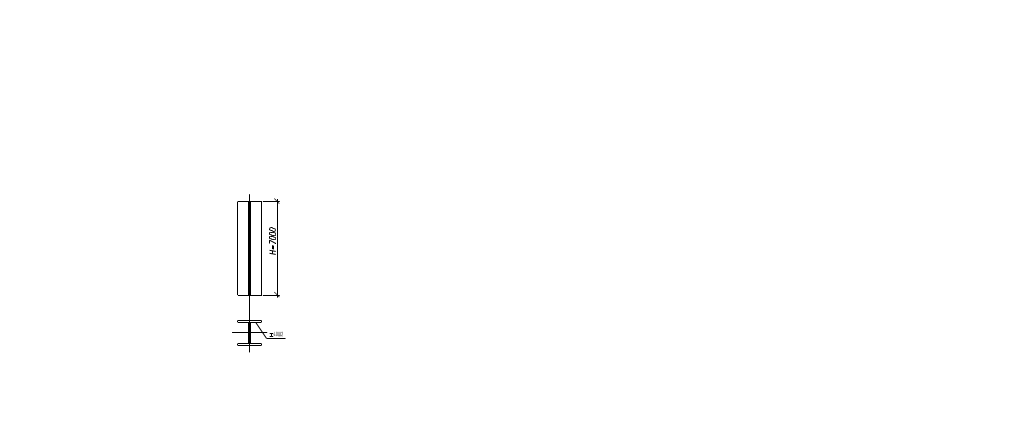

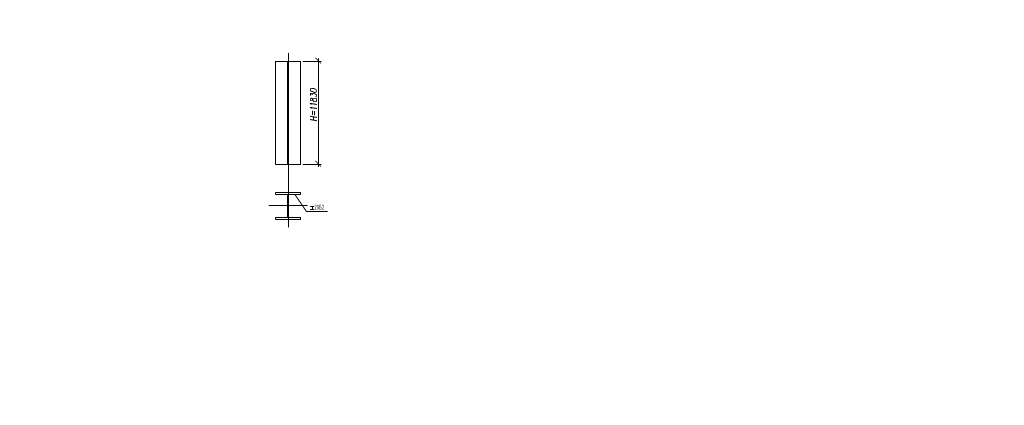

1	Колонна по оси А,Б	Индивид. изгот.		Н=9,5м D=325мм	0,56	9

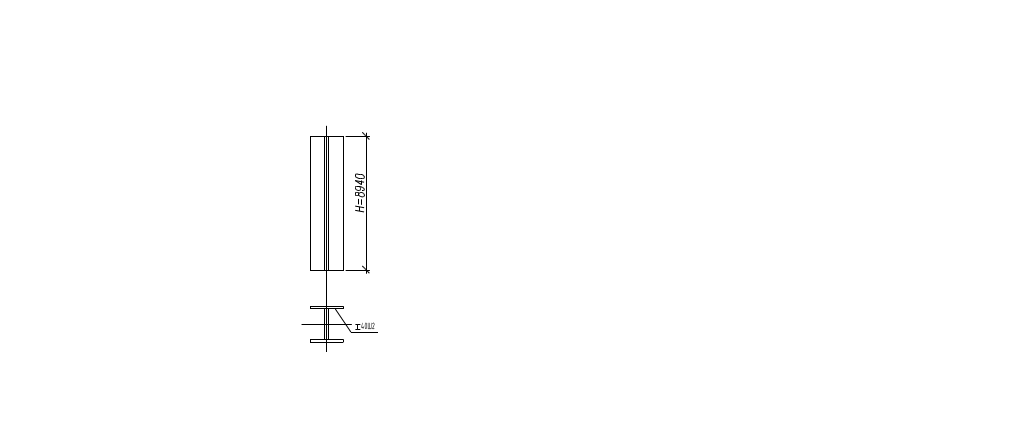

2	колонна по оси Е	Индивид. изгот.		Н=11,83 двутавр 20Б2	0,74	7

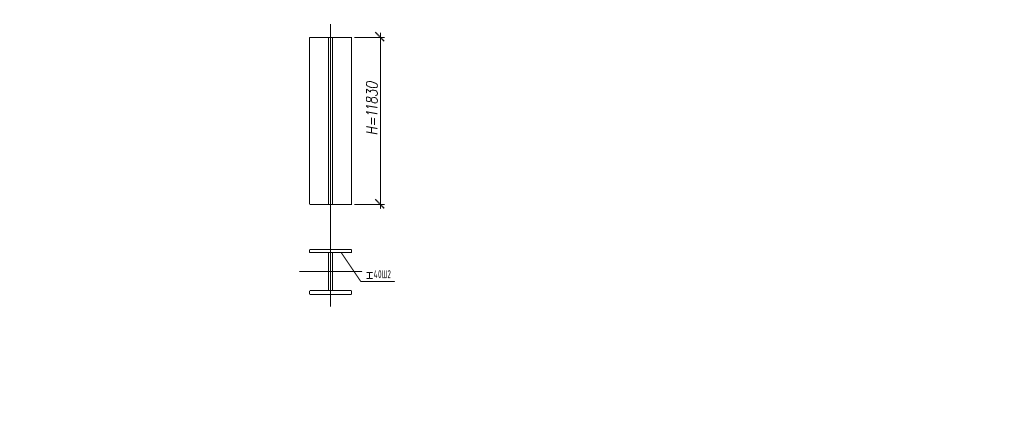

3	Колонна по оси 6,7,8	Индивид. изгот.		H=11.83м двутавр 40Ш2	1,31	21
4	Колонна по оси М	Индивид. изгот.		H=7,0м Двутавр 40Ш2	0,78	9
5	Колонна по оси 14,17	Индивид. изгот.		H=8,94 двутавр 40Ш2	0,99	15

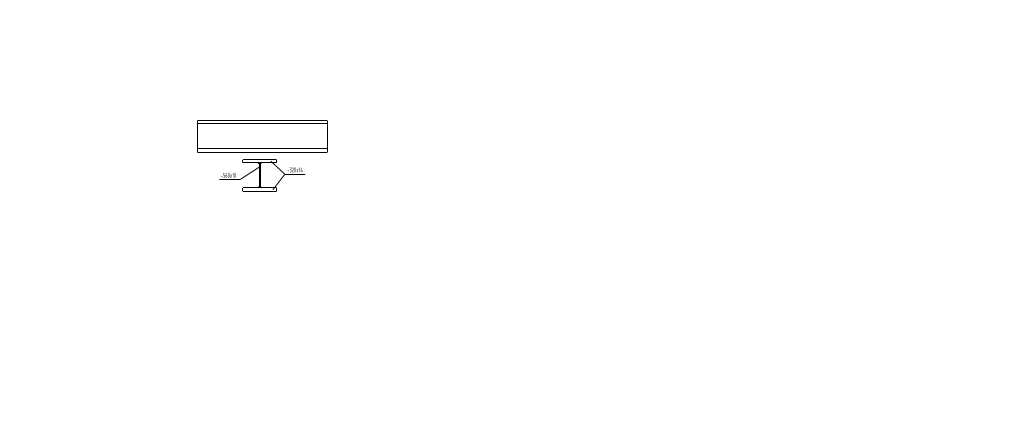

6	Главная балка в пролете Е-И	Индивид. изгот.		L=9,0 -560х10 2х-320х14	1,03	28
7	Вспомогательная балка в пролете Е-И	Индивид. изгот.		L=6,0 двутавр 30Б2	0,22	57

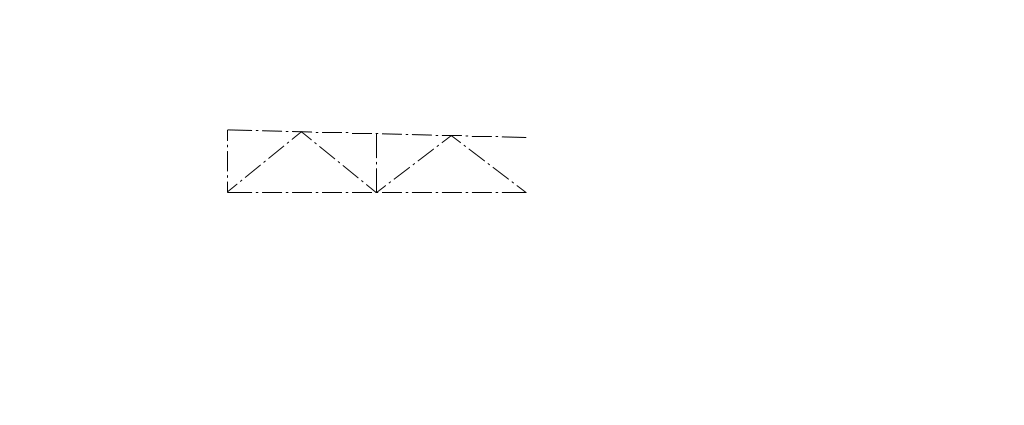

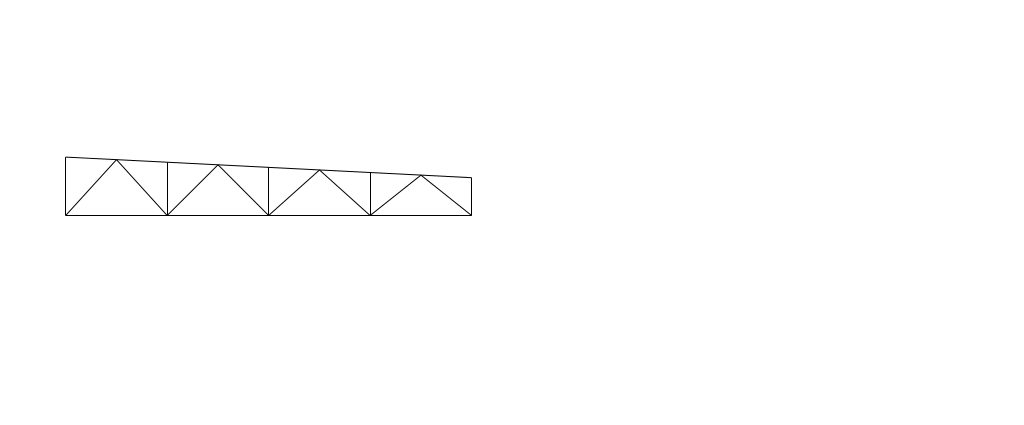

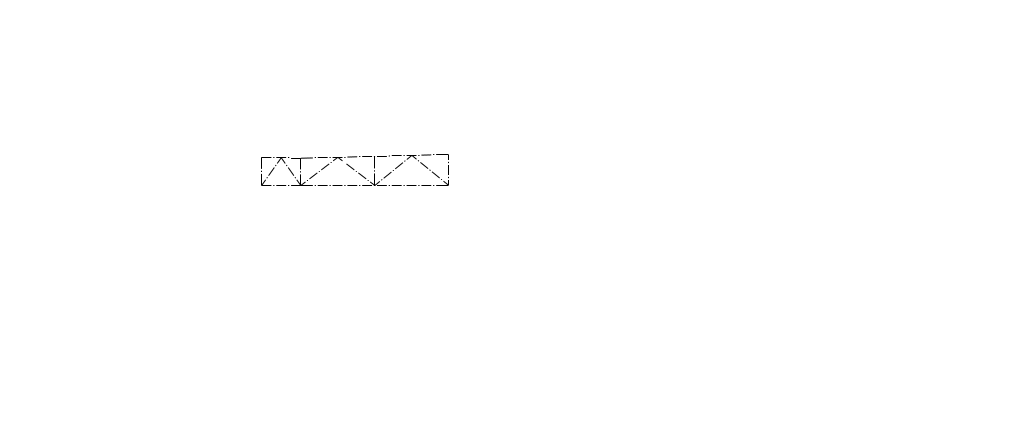

8	Ферма в пролете Б-Е	Индивид. изгот.		L=24м, Сечение сложное	3,71	6
9	Ферма в пролете И-М	Индивид. изгот.		L=24м, Сечение сложное	2,71	6

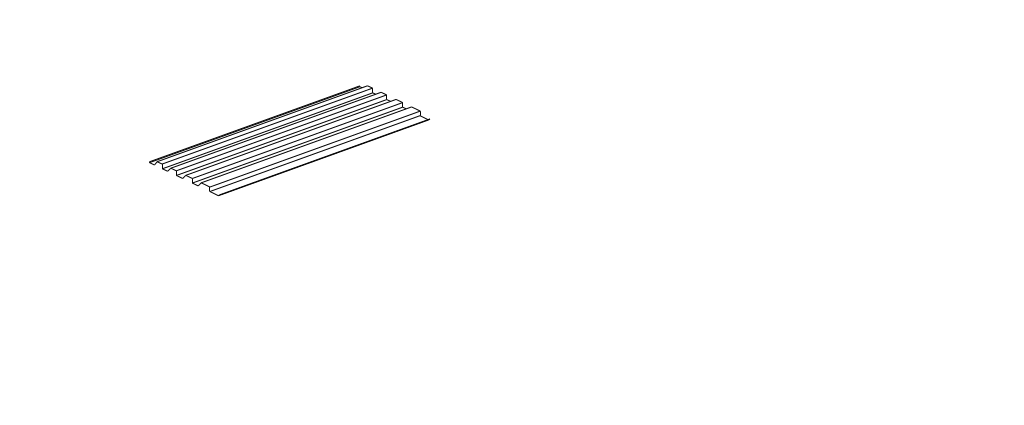

10	Профлист Н114-750-1,0			L=12м	0,155
