5. Расчеты по стройгенплану на период возведения надземной части здания

Размещение монтажного крана.

При размещении строительного крана следует установить опасные для людей зону, в пределах которой могут постоянно действовать опасные производственные факторы.

К зонам постоянно действующих производственных факторов, связанных с работой монтажных кранов, относятся места, где происходит перемещение грузов.

В целях создания условий безопасного ведения работ действующие нормативы предусматривают зоны: монтажную зону, зону обслуживания краном, перемещения груза, опасную зону работы крана, опасная зона работы подъемника, опасную зону дорог.

1. Подбор монтажного крана

Рисунок 64 – К подбору монтажного крана

Подбираем кран по наиболее тяжелому элементу (стеновая панель)

Монтажная масса:

(199)

где М_э – масса монтируемого элемента, т;

М_г – масса грузозахватного устройства.

Высота подъема крюка:

(200)

где h₀ – расстояние от уровня стоянки крана до опоры монтируемого элемента;

h_з – запас по высоте, необходимый для перемещения монтируемого элемента над ранее смонтированными конструкциями и установки его в проектное положение, принимается по правилам техники безопасности равным 0,5м;

h_э – высота элемента в положении подъема, 2,63м;

h_г – высота грузозахватного устройства, 1,6м;

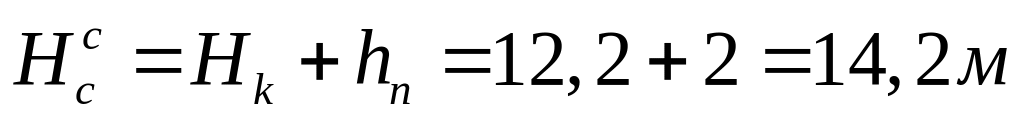

Минимально требуемое расстояние от уровня стоянки крана до верха стрелы:

(201)

где h_п – размер грузового полиспаста в растянутом состоянии, 2м.

Требуемый монтажный вылет крюка:

(202)

где b –минимальный зазор между стрелой и монтируемым элементом, равный 0,5м;

b₁ – расстояние от центра тяжести элемента до края элемента, приближенного к стреле, м;

b₂ – половина толщины стрелы на уровне верха монтируемого элемента, 0,5м;

h_ш – расстояние от уровня стоянки крана до оси поворота стрелы, 2,0м;

b₃ – расстояние от оси вращения крана до оси поворота стрелы, 2,0м.

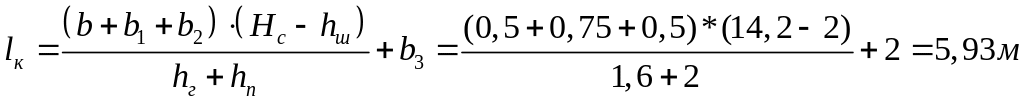

Необходимая наименьшая длина стрелы самоходного стрелового крана:

(203)

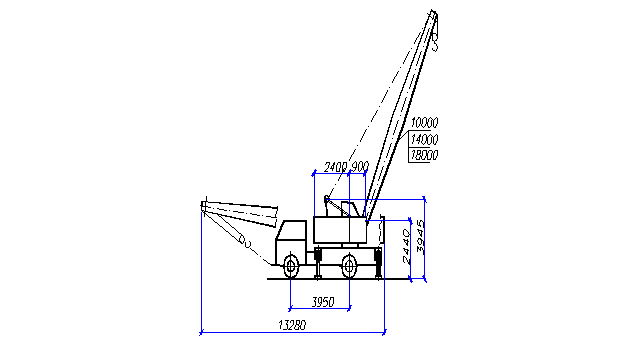

По приведенным выше характеристикам для монтажа каркаса принимаем кран МКА-10М, автомобильный грузоподъемностью 10т.

2. Размещение монтажного крана

При работе грузоподъемных машин выделяются зона обслуживания грузоподъемной машины, опасная зона, возникающая от перемещаемых грузоподъемной машиной грузов, а также опасная зона, возникающая от перемещения и подвижных рабочих органов самой грузоподъемной машины.

Граница зоны обслуживания определяется максимальным рабочим вылетом крюка:

R_р=12 м.

Опасная зона при перемещении груза краном:

R_o=R_max+0.5l_min+l_max+l_без, (204)

где R_max – максимально необходимый вылет, необходимый для работы крана, м;

l_min – минимальный размер монтируемого элемента, м;

l_max – максимальный размер монтируемого элемента, м;

l_без – минимальное расстояние отлета груза, перемещаемого краном, м [19].

R_o=12+1.1∙0.5+6+5=23.55 м.

Опасная зона при падении монтируемого элемента со здания:

R_м= l_min+l_без, (205)

где l_min – минимальный размер монтируемого элемента, м;

l_без – минимальное расстояние отлета груза при падении со здания , м [19].

R_м=1.1+5=6.1 м.
