Расчет болта при эксцентричной осевой нагрузке
При соединении деталей, одна из которых имеет выступы, скосы или несимметричные углубления (рис. 242), приходится применять болты с костыльной (эксцентричной) головкой. Эти болты испытывают помимо растяжения и обусловленного затяжкой кручения также и изгиб вследствие эксцентричности осевого нагружения. Приближенно можно рассчитывать эти болты, увеличивая в &зат раз напряжения от растяжения и суммируя их с напряжениями изгиба, т. е.
^сум = £3ат<7Р + °и = k3aTFj(ndl/i) + F3a/(^dp/32) =; = [4F8/(nd»)] (£зат + 8fl/dp) = ар (£зат + 8a/dp).
Таким образом, уравнение прочности болта с эксцентричной головкой имеет вид
<*сУм = (*зат + 8a/dp) < [стр]. (229)
Например, при эксцентриситете a = 0,5di расчетные напряжения выше, чем для центрального нагруженного болта, более чем в пять раз, что потребует применения болтов примерно в 2,3 раза большего диаметра. Из сказанного следует, что рассмотренная конструкция нерациональна и может применяться лишь в случаях крайней необходимости.
Понятие о расчете болтов клеммового соединения

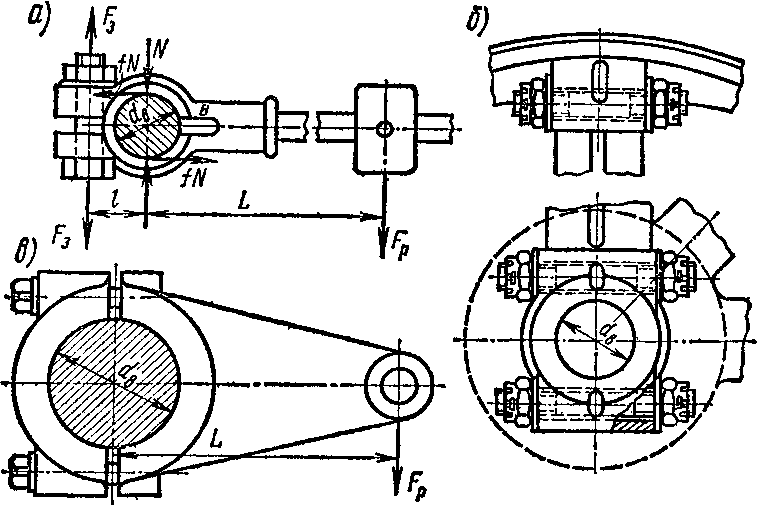

Разъемные соединения, применяемые для закрепления на осях, валах, стойках, штангах различных устройств (рычагов, разъемных муфт или шкивов, кронштейнов и т. д.) за счет сил трения (без
ш
понок,
шлицев или установочных винтов), называют
клеммовыма
(рис.
243).
Преимущество клеммового соединения заключается в том, что можно закрепить деталь в любом месте оси, вала, колонны и т. д. Неподвижность клеммового соединения обеспечивается силами трения, возникающими на сопрягаемых поверхностях при затяжке болтов.
Болты клеммового соединения рассчитывают на прочность по формуле (224а) с использованием условия нераскрытия стыка клеммы. Сила нормального давления между ступицей клеммы и валиком определяется из условия равновесия клеммы: момент сил трения fNdB (рис. 243, а) уравновешивает момент FPL от внешней силы Fp, т. е, FPL = fNdB> откуда N = FPL/(fdB).
В случае клеммы с разъемной ступицей, стягиваемой г болтами (рис. 243, б, в), сила N равна суммарной силе затяжки болтов, т. е, Fa = N. И, следовательно, сила затяжки
FQ = FPL/(fdB)t (230)
9*
259
Если клемма имеет разрезную ступицу (рис. 243, а), то условно принимают, что ступица клеммы соединена с рычагом в точке В шарниром. Следовательно, относительно этой точки сумма моментов сил, расположенных по одну сторону от нее, равна нулю:
- F3 (I + 0,5dB) + Ndj2 + fNdj2 = 0.
Учитывая приближенность этого равенства, можно пренебречь последним слагаемым, которое в 5... 10 раз меньше второго, тогда
Fa = N • 0,5dB/(Z + 0,5dB) = FpL/[f(2l + rfB)J. (231)
Задача 64. Рычаг с грузом весом /7р = 800 Н закреплен на валике с помощью клеммового соединения, затягиваемого четырьмя болтами (рис. 243, в). Подобрать болты из стали СтЗ, если: a) dB=60 мм, L = 950 мм; б) dB = 70 мм, L = 1100 мм.
Решение, а) 1. По формуле (230) определяем силу затяжки; принимая /=0,14 (см. табл. П1), получаем
Fз = /у,/ (fdB) = 800 • 950/(0,14 • 60) = 90,5 • 103 Н.
2. Определяем допускаемое напряжение при растяжении для болтов, прини- мая по табл. ПЗ ах = 230МПа, [л] = 2:
[ар[ =ох/[л] =230/2 = 115 МПа.
3. Из уравнения прочности (224а)
ар = 4£зах/(/у (znrfp) < [о~р]. При fc3ax=l,3, К = 2 по условию нераскрытия стыка при постоянной нагрузке (см. занятие 27) получаем
dp> V*k3bTKF3/(zn[ov]) = У 4-1,3-2.90,5- 103/(4-я-115- 10е) = = V650.10""в = 25,5.10-3 м. По табл. П29 принимаем болты с резьбой МЗО, Р =3,5 мм.
