Материалы и конструкции червяков и червячных колес

Червяки (см. рис. 108... 110) изготовляют из углеродистой (сталь 45; 50) или легированной (сталь 20Х; 40Х; 40ХН; 12ХНЗА; 18ХНВА; 38ХМ10А) стали с соответствующей термической или термохимиче­ской обработкой и последующим шлифованием и полированием по­верхностей зацепления.

Длину нарезанной части червяка (см. рис. ПО) принимают: при^= К.. 2

^; b_t X 11 + 0,06z₂) т + а; (166)

при 2х = (3). . .4

bi X 12,5 + 0,09г_а) т + а, (167)

где а=25 мм при т< 10 мм; я=35.. .40 мм при т= 10... 16 мм; а = 50 мм при /л> 16 мм.

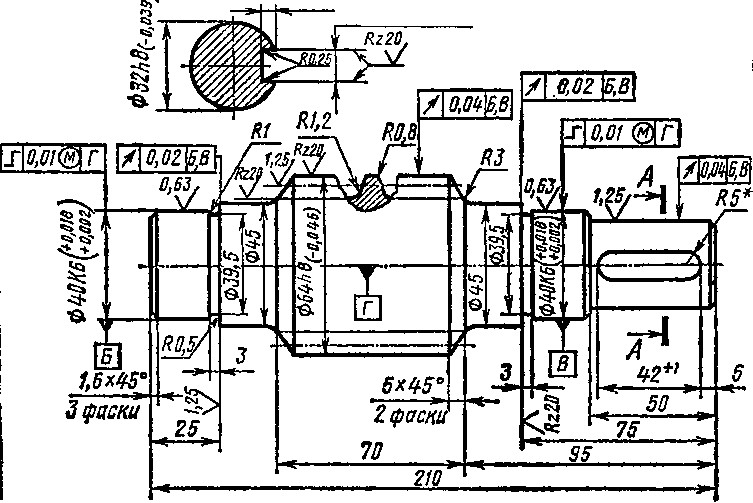

Рабочий чертеж червяка дан на рис. 113.

Червячное колесо (см. рис. 111 и табл. П38) изготовляют из чугуна при скорости скольжения и₅<2м/с, При v_s>2 м/с червячное колесо делают составным (рис. 115); венец (обод или бандаж) изготовляют из оловянной (Бр.ОФ10-1; ОНФ; ОЦС6-6-3) или без-, оловянной (Бр.АЖ9-4Л; АЖН 10-4-4Л) бронзы, а колесо (колесный центр) из чугуна (СЧ 15 — 32; СЧ 18—36). Оловянные бронзы, обла­дающие высокими антифрикционными свойствами, дефицитны и до­роги. Поэтому при v_s^7 м/с рекомендуется применять безоловянные бронзы или латунь (ЛАЖМц 66-6-3-2), обладающие высокими меха­ническими характеристиками при несколько сниженных антифрик­ционных свойствах.

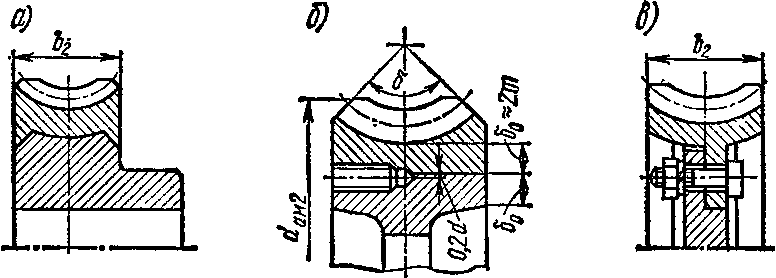

Ширину венца червячного колеса (рис. 116, а, б, в) принимают: при z_t= 1.. .(3)

6*<0,75d_aI; (168)

при Zi = 4

b₂<0,67d_ai. (169)

Наибольший диаметр червячного колеса: при z_t = 1

d_au2 = d_a2 + 2m; (170)

^{при £| = 2.. .(3)}

d«M2<d_e2+l,5m; (171)

RzW.

Модуль

Число битков

Вид червяка

Делительный угол подъема

Напрабление линии витка

Исходный чербяк

⁰ Н

Степень точности

Стсэът-16

Размер по роликам

Диаметр измери -тельных роликов

Делительный „ диаметр червяка

Код витка

10

Масса

U1

О

1. HRC4B... 5Z

2, Неполные битки снять до толщины вершины полных витков

Ъ. Неуказанные предельные отклонения размеров: отверстий-ло Н№, вало8~поп№>

0Д.230.15Ж0.01

остальных-no ± i TtS/2 ft. Овальность-и конусоовразность поверхностей

Вал - червяк

Раз раб

Б и В не долее 0,QQ8 мм

5.*Размер для справок

Тконтр

Принял

Сталь 4-0X ГОСТ 4543-11

, Лист I ристав Краснодарский меха-1Гико-техно/>огичес -кии техникум

отверстий-по Н№, валов-по Ш, остальных-по ± г T/S/2

_{7 У)}

Модуль	т	4-
Число зубьев	Ч	40
Направление линии зуба	-	Нравов
Коэффициент смещения червяка	X	-
Исходный производящий червяк	-	ГОСТ 19036-73
Степень точности по СТСЭВШ-Тд	-	8-В
Межосевое расстояние	aw	112
Делительный диаметр червячного колеса	dz	160
Вид сопряженного червяка	-	ZA
Число битков сопряжен­ного червяка		г
Обозначение чертежа сопряженного червяка

Колесо чердачное

0В.№.1вЖ0.07

Чугун СЧ18-35 ГОСТ Ш 2-70

иг

Листов

Краснодарский монтажный техникум

яри Zj = 4

d_au2<d_ai + m. (172)

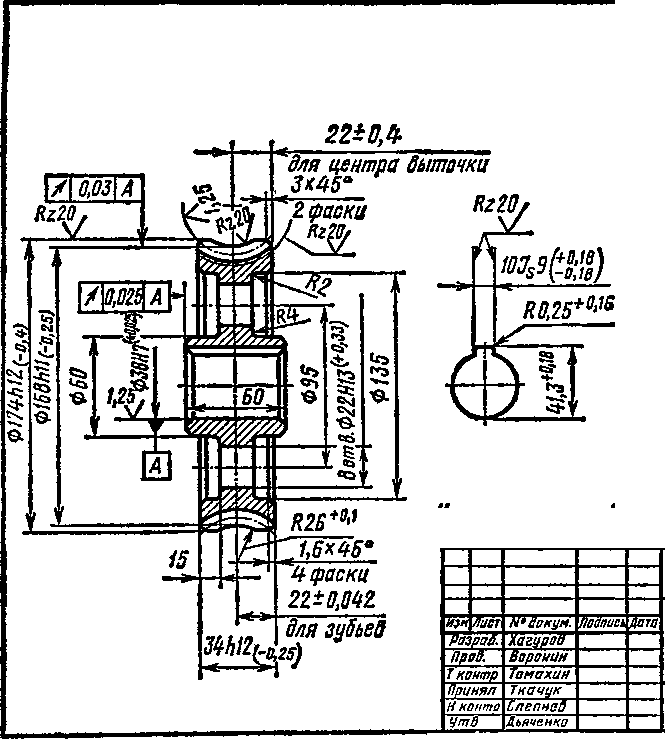

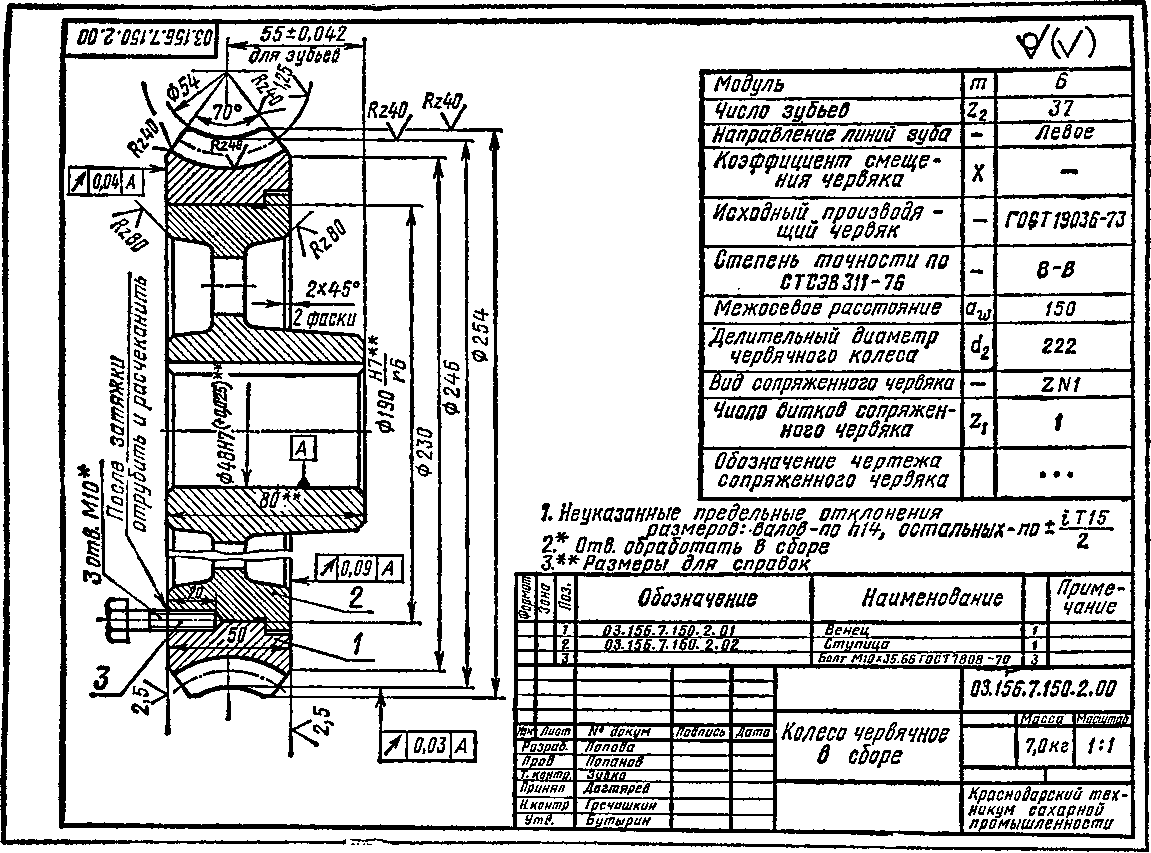

Рабочие чертежи червячных колес даны ца рис. 114 и 115.

Рис. 116

Задача 32. Вычислить параметры, КПД и силы, действующие в зацеплении червячной передачи, если: а) /п = 5 мм, q = 9, г_г = 2, и = 32, 72= 1300 Н-м; 6) di=100 мм, <7=12,5, zj=4, w = 12, 7^ = 120 Н-м.

Решение, а) 1. По формулам (146), (148), (149) определяем делительный диа­метр, диаметры вершин витков и впадин червяка:

dl = /H0 = 5-9==45 мм; d_fll=di+2/H = 45+2-5 = 55 мм; ^/I=^i—2,4т=45—2,4-5 = 33 мм.

2. Число зубьев червячного колеса найдем по формуле (154):

e_a = «Zi = 32.2=64.

3. Вычисляем делительный диаметр, диаметры вершин и впадин зубьев чер- вячного колеса по формулам (150), (151), (152):

d₂=mz₂ = 5-64 = 320 мм; <*а2=<*2+2/и = 320+2.5 = 330 мм; ^/2=^2—2,4/71 = 320— 2,4-5 = 308 мм.

4. По формуле (153) определяем межосевое расстояние:

a_w = 0,5 (d±+d₂) = 0,5 (45+320) = 182,5 мм.

5. Угол подъема линии витка найдем из соотношения (147):

tg Y = 2/9=0,2225 и v=12°32'.

При известных q и г± угол у в дальнейшем следует определять по табл. П36.

6. Определяем силы, действующие в зацеплении* и КПД червячной передачи. Окружная сила на колесе и осевая сила на червяке [см. формулу (155]]

F_<2=F_ai=2Г₂/е/₂=2-1300/0,320=8,12• 10^аН = 8,12 кН.

Принимая ориентировочно угол трения р*=3°, находим окружную силу на червяке и осевую силу на колесе по формуле (156):

F_n=F_au=F_i2tg (Y+p') = 8,12tg (12°32>+3°) =2,26 кН_#

Радиальная сила по формуле (157)

?r=Ft2 tga=8,12 tg 20° = 2,96 кН.

КПД закрытой червячной передачи по формуле (158)

W
