П риводные цепи и звездочки. Критерии работоспособности и основные параметры цепных передач

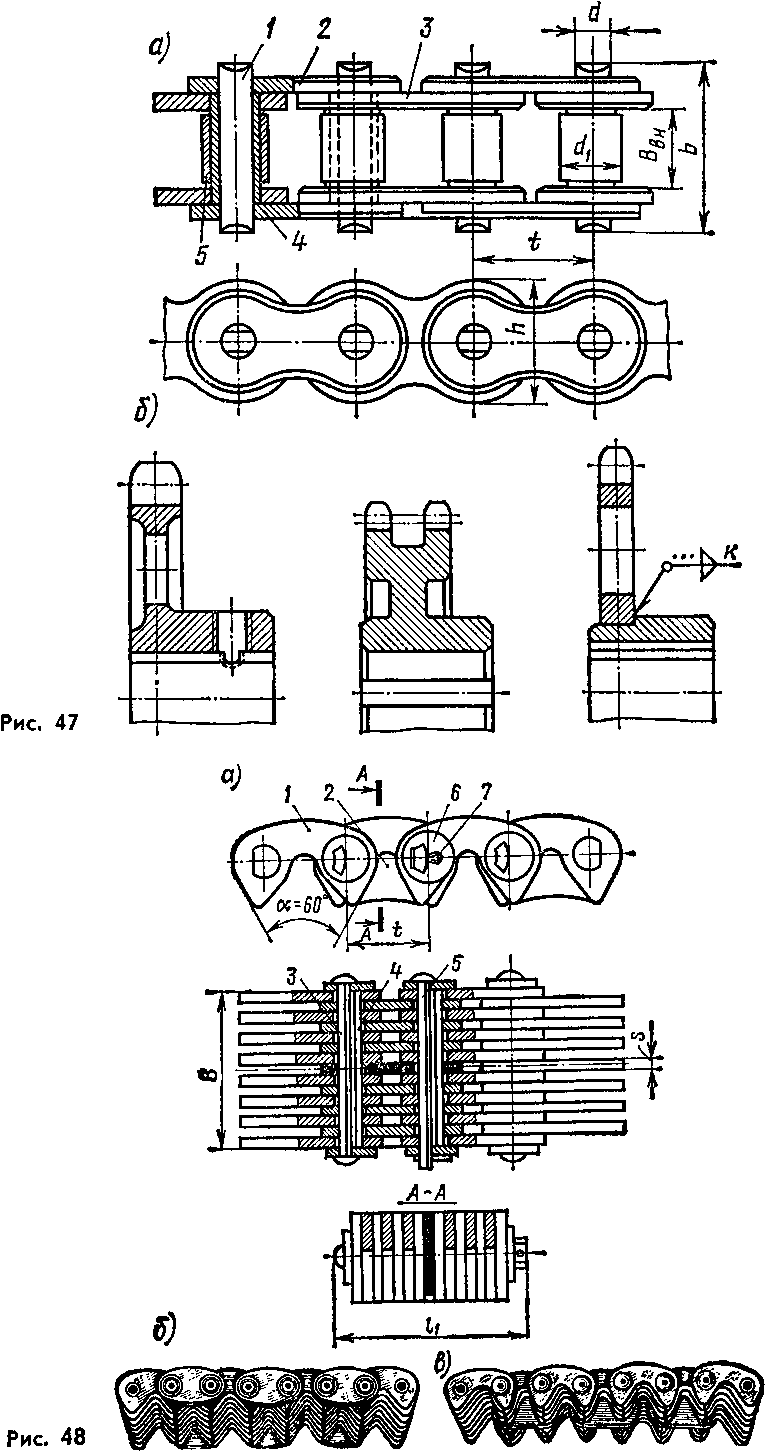

Роликовые цепи (рис. 47, а) изготовляют одно- и многорядными. Эти цепи состоят из наружных 2 и внутренних S пластин, валика (оси) цепи У, запресованного в отверстия внешних пластин с последующим расклепыванием концов, втулки 4, запрессованной в отверстия внутренних пластин, и ролика 5, свободно вращающегося на втулке 4.
Втулочные цепи отличаются от рассмотренных отсутствием роликов, поэтому их износостойкость ниже.
3*
67
9271
5765
Втулочные и роликовые цепи малых шагов и высокого качества изготовления (цепи для нефтяной промышленности) при больших числах зубьев звездочек и хорошей смазке допускают скорость 15...30м/с. Например, втулочные цепи с шагом 9,525мм, установленные в двигателях автомобилей «Жигули» и «Москвич», работают при скорости до 20 м/с.
З
убчатые
цепи (рис.
48) применяют при значительных скоростях—до
25...35м/с, они работают плавно и с меньшим
шумом, менее подвержены вытягиванию,
однако тяжелы и дороги. Цепь состоит из
набора зубчатых пластин 1
(рис.
48, а);
удлиненной
3, внутренней 4
и
соединительной 5 призм, шайбы 6
и
шплинта 7. При повороте звеньев цепи
призмы 3, 4
не
скользят, а перекатываются, выполняя
роль шарниров качения. Это и позволяет
повысить КПД передачи и долговечность
цепи.
Для устранения бокового сползания цепи со звездочек предусмотрены направляющие пластины 2, боковые (рис. 48, б) или внутренние (рис. 48, в).
Цепи изготовляют из углеродистых (сталь 10, 15, 40, 45, 50) и легированных (сталь 15Х, 15ХА, 12ХНЗА, 20Х, 40Х, 40ХН) сталей с последующей термообработкой.
Характеристиками цепи являются: а) шаг 2 —расстояние между осями двух соседних валиков или призм (см. рис. 47, 48). Для приводных цепей / = 8... 140мм; б) разрущающая нагрузка Q. Шаг цепи t, разрушающую нагрузку Q, ширину пластин &, длину валика /, массу 1 м цепи qa и другие параметры принимают по таблицам стандартов (см. табл. П16, П17).
Для выбранной цепи изготовляют звездочки (рис. 47, б) с рабочим профилем зуба, очерченного дугой соответствующей окружности для роликовых и втулочных цепей (по ГОСТ 591—69); рабочие профили зубьев зубчатых цепей прямолинейны.
Конструктивные размеры и форма звездочек зависят от параметров выбранной цепи и передаточного отношения, лимитирующего число зубьев меньшей звездочки (см. табл. П18).

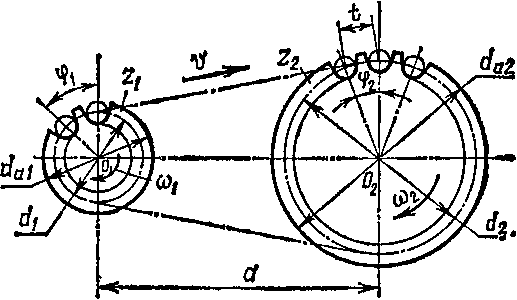

Делительный диаметр звездочки d —диаметр окружности, на которой располагаются оси валиков (рис. 49),— определяют по формуле
rf = */[sin(180o/*)],
(62)
где t — шаг цепи и звездочек, 2 —число зубьев звездочки.
Диаметр вершин зубьев звездочек da определяют по формулам:
для втулочных и роликовых цепей
da =» t [ctg (1807*) + 0,58.. .0,5]; (63)
для зубчатых цепей
4 = 'ctg(1807z). (64)
Так как d2fdt^sin(l80°/zl)/sm(l80°/z2)=£zjzb то передаточное отношение
/ = щ/щ = njn2 = z2lzt (65)
нельзя выражать через отношение делительных диаметров звездочек.
