Тема 1 .2. Прокладка кабелей и компенсационных проводов. Разделка, концевая заделка и соединение кабелей Ремонт кабеля

Контрольные кабели служат для создания цепей контроля, сиг­нализации, дистанционного управления и автоматики. Они мо­гут иметь от 4 до 37 жил сечением 0,75... 10 мм² и изоляцию из пропитанной кабельной бумаги или резины. Для их герметичнос­ти используют оболочку (из свинца, алюминия или поливинилхлорида). Стальная броня покрыта джутовой пряжей. Контрольные кабели можно прокладывать в земле, тон­нелях, помещениях с агрессивной средой, в шахтах и под водой.

Контрольные кабели в отличие от силовых имеют в обозначении марки кабеля букву К, размещаемую после обозначения материала жилы. Цифры после букв обозначают рабочее напряжение (кВ), на которое рассчитан кабель, число жил и площадь поперечного сечения каждой жилы (мм²).

		Обозначения кабелей
	Буква, соче­тание букв	Значение буквы или сочетания букв
	А	Алюминиевая жила
	АС	Алюминиевая жила и свинцовая оболочка
	АЛ	Алюминиевая жила и алюминиевая оболочка
	Б	Броня из двух стальных лент с антикоррозионным защитным покровом
	Бн	То же, но с негорючим защитным покровом (не поддерживающим горение)
	Г	Отсутствие защитных покровов поверх брони или оболочки
	л(2л)	В подушке под броней имеется слой (два слоя) из пластмассовых лент
	В(н)	В подушке под броней имеется выпрессованный шланг из поливинилхлорида (полиэтилена)
	Шв(Шн)	Защитный покров в виде выпрессованного шланга (оболочки) из поливинилхло­рида (полиэтилена)
	К	Броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный покров
	н	Не поддерживающий горение защитный покров
	М	Маслонаполненный
	П	Броня из оцинкованных плоских проволок, поверх которых наложен защитный покров
	С	Свинцовая оболочка
	О	Отдельные оболочки поверх каждой фазы

Тема 1.3. Прозвонка цепей и схем, фазировка. Монтаж схем вторичной коммутации на панелях

Проводники маркируют на обоих концах — у наборных зажи­мов и у зажимов аппаратов с применением специальных оконцевателей (рис. 2), манжет, трубок.

Однопроволочные провода оконцовывают кольцом или прямым участком провода, многопроволочные — наконечником. Для пред­отвращения выдавливания провода из-под зажима применяют шай­бы-звездочки. К зажиму с каждой стороны можно присоединять не более двух жил.

Участки цепей, разделенные контактами аппаратов, обмотками реле и другими элементами, должны иметь разную маркировку. Участки цепи, проходящие через разъемные, разборные или нераз­борные контактные соединения, должны иметь одинаковую мар­кировку. Для различия участков цепи допускается добавлять к маркировке последовательные числа или обозначения устройств (агрегатов), отделяя их знаком дефис.

Для нахождения среди многих проводников, проложенных по­током, одного из них по доступным концам, удаленным друг от друга и не присоединенным к каким-либо другим цепям, исполь­зуют способ «прозвонки». Происхождение термина «прозвонка» объясняется тем, что первоначально в качестве сигнала о нахожде­нии цепи применяли электрические звонки — зуммеры.

При прозвонке создают цепи, содержащие кроме искомого проводника источник тока и прибор-индикатор, сигнализирующий о замыкании цепи

(рис. 3)

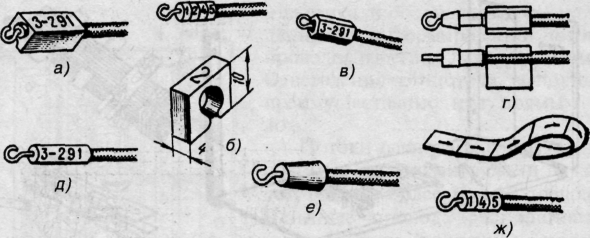

Р и с. 2. Маркировочные бирки - оконцеватели:

а — пластмассовый маркировочный оконцеватель У541, 6 — пластмассовый наборный оконце­ватель с пружинистым пазом ОН-25, в —пластмассовый маркировочный оконцеватель А-627, г — комбинированный оконцеватель с маркировочной биркой, д —маркировочный оконцева­тель из полимерной трубки, е —пластмассовый оконцеватель ОП-2,5, У540, ж —маркировоч­ная липкая лента с цифровыми и буквенными знаками

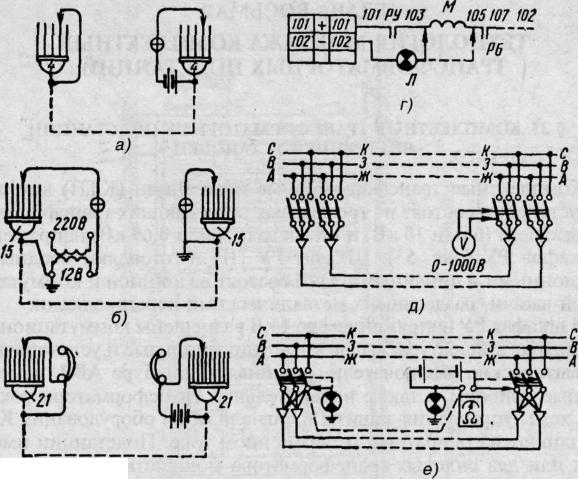

Р и с 3. Схема прозвонки, определения места обрыва и фазировки цепей:

а, б — контрольных кабелей с помощью лампочки, в — кабелей с помощью телефонных трубок, г — определение мест обрыва электрической цепи,

д, е — фазировка кабеля при напряжении и без напряжения, РБ—реле блокировки, РУ — указательное реле, М — катушка
