Тема 2.5. Монтаж и наладка исполнительных механизмов автоматики тепловых процессов
Допускается рассмотреть для примера любой известный Вам исполнительный механизм.

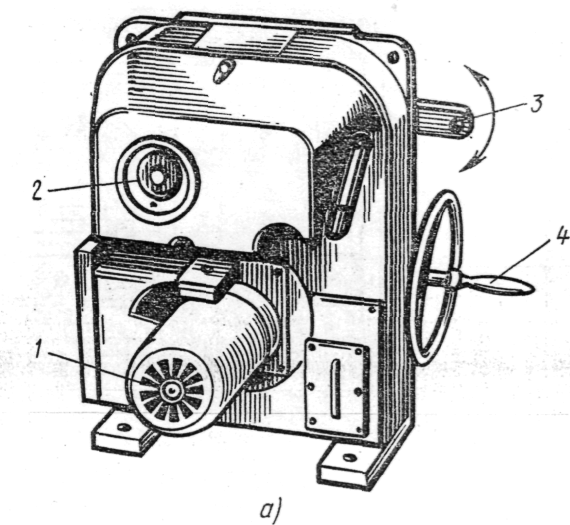

Здесь представлен исполнительный механизм электрический однооборотный МЭО
2 — указатель поворота, 3 — поворотный кулак, 4 — ручной привод.
Таблица 1
Неисправности электрических исполнительных механизмов и способы их устранения
№ п/п |
Неисправность |
Причина и способ устранения |
1 |
Не вращается электрический двигатель привода
|
1.Неправильная настройка или "зависание" конечного выключателя Требуется выставить правильное положение конечных выключателей "Больше", "Меньше" и проверить замыкание и размыкание конечных включателей 2. Проверить напряжение на двигателе
|
2 |
Происходит срыв показаний дистанционного указа теля положения (ДУПа) |
1. Грязный реохорд указателя Необходимо протереть его бензином или спиртом 2. При крайних положениях привода вследствие неправильной настройки подвижный контакт заходит за ограничение реохорда Настроить положение тяги, соединенной с подвижным контактом |
3 |
Показания дистанционного указателя положения ДУПа не соответствуют положению привода |
Не настроены резисторы R1и R.2 Необходимо полностью открыть привод и подстрой- - кой R1 добиться по ДУП 100% открытия; полностью закрыть привод и подстройкой R2 добиться по ДУП нулевых показаний .
|
4 |
ДУП при любом положении привода имеет нулевые показания |
Обрыв цепи питания (выпрямителя ДУПа) Требуется прибором проверить мостовую схему питания и заменить неисправные диоды |
