Ремонт автоматических электронных мостов и потенциометров
Цель
занятия :
практическое ознакомление с автоматическими электронными мостами, потенциометрами и приборами с унифицированным входным сигналом;
их основными неисправностями;
приобретение навыков в определении неисправностей;
отработка умений ремонта основных неисправностей прибора;
определение алгоритма действий слесаря КИПиА по отысканию и устранению неисправностей в приборе.
В соответствии с принципиальной схемой электронного моста (или потенциометра) указать на приборе основные элементы схемы (усилитель-механизм привода - реохорд - механизм привода диаграммы - элементы настройки прибора).
Изучить расположение основных элементов электронной схемы, синхронного и реверсивного электродвигателей, указать их тип и марку.
Найти
место расположения "задатчика" и
определить его работоспособность.Указать тип прибора, его градуировку, класс точности и определить, с каким датчиком температуры работает данный прибор.
Освоить ремонт кинематических узлов прибора.
Освоить замену чернил и фетровых дисков печатающего барабана.
Освоить
правильную настройку успокоения пишущей
(или печатающей) каретки.Освоить методику настройки вибропреобразователя.
Освоить методику ремонта электронного усилителя (при использовании электрической схемы усилителя, карты напряжения, сопротивлений и емкостей).
Освоить методику наладки «0» и «Мах».
Освоить методику поверки автоматических электронных приборов (мостов и потенциометров).
Таблица 1
Основные неисправности электронных автоматических приборов и способы их устранения
|
|
|
Неисправность |
Способ устранения |
Используемый инструмент и приборы |
При включении напря- |
Проверить предохранитель |
Прибор типов Ц-4351, мультиметр, |
напряжения прибор не работает |
и исправность выключателя |
Ц- Ц4128 и т.п. |
При включении прибо- |
Последовательным отсоединением - |
Отвертка с диэлектрическим покрытием I |
прибора в сеть перегорает предохранитель |
элементов схемы (синхронного и реверсивного двигателя электронного усилителя, разъемов и т.д.) с последующей проверкой прибора включением в сеть устранить короткое замыкание в приборе Неисправный элемент демонтируется для ремонта или установки нового. |
пассатижи, приборы типов Ц-4352, Ц-4128 и т. п. |
|
|
|
|
|
•♦ |
|
- |
|
|
. |
* |
|
|
|
При включении прибора измерительная стрелка перемещается |
Необходимо проверить и устранить обрыв в измерительной схеме прибора. |
Пинцет, часовая отвертка, образцовый мост сопротивления типов Р4833 и т. п. Подсоединить вместо датчика соответствующий лабораторный прибор |
до упора к началу шкалы (независимо от подаваемого сигнала) |
Использовать при ремонте данные электрической схемы завода-изготовителя
|
|
|
|
|
|
|
|
При включении прибора измерительная стрелка не реагирует на изменение подаваемого сигнала
|
Последовательно произвести проверку: целостности тросика - привода; исправности реверсивного двигателя и кинематического узла; исправности электронного усилителя
|
Паяльник напряжением 42В, пинцет, щеточка, бензин, образцовый мост типа Р4833, осциллограф
|
Стрелка прибора медленно перемещается к началу шкалы независимо от подаваемого сигнала |
Измерить приведенное сопротивление реохорда (Rp = 90 Ом) При исправности промыть его поверхность чистой щеточкой, смоченной в бензине, затем просушить. При следах потертости поверхности, обрыве или роспуске реохорда заменить на новый с приведенным сопротивлением. |
Паяльник напряжением 42В, пинцет, щеточка, бензин, образцовый мост типа Р4833, осциллограф |
Стрелка прибора перемещается к концу шкалы независимо от подаваемого сигнала |
Необходимо проверить схему в такой последовательности: узел измерительной схемы - электронный усилитель |
Паяльник напряжением 42В, пинцет, щеточка, бензин, образцовый мост типа Р4833, осциллограф |
В приборе не работает лентопротяжный механизм |
Необходимо проверить элементы лентопротяжного механизма в следующем порядке: выключатель двигателя, редуктор, синхронный двигатель. Неисправный элемент заменить. |
Отвертка, пассатижи, омметр
|
Таблица 2.

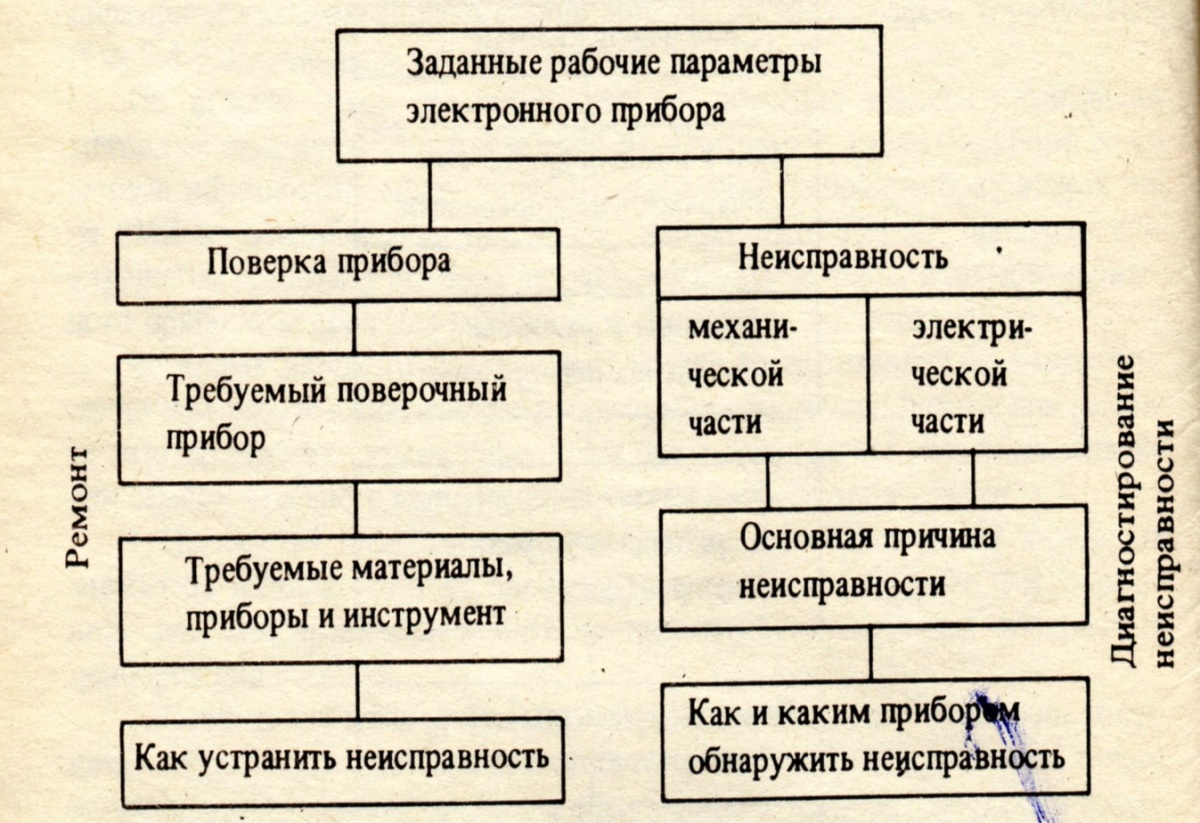

Последовательность составления алгоритмов ремонта электронных приборов
Таблица 3.
Алгоритм ремонта электронного прибора
