Значения вспомогательных функций
|
|
|
|
|
0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,8 1,9 2,0 2,1 2,2 2,3 2,4 2,5 2,6 2,7 2,8 2,9 3,0 3,1 3,2 3,3 3,4 3,5 3,6 3,7 3,8 3,9 4,0 4,1 4,2 4,3 4,4 4,5 4,6 4,7 4,8 4,9 5,0 5,1 5,2 5,3 5,4 5,5 5,6 5,7 5,8 5,9 6,0 6,1 6,2 6,3 6,4 6,5 6,6 6,7 6,8 6,9 7,0 |
1,0000 0,9003 0,8024 0,7077 0,6174 0,5323 0,4530 0,3798 0,3131 0,2527 0,1988 0,1510 0,0158 0,0729 0,0419 0,0158 –0,0059 –0,0235 –0,0376 –0,0484 –0,0563 –0,0618 –0,0652 –0,0668 –0,0669 –0,0658 –0,0636 –0,0608 –0,0573 –0,0534 –0,0493 –0,0450 –0,0407 –0,0364 –0,0323 –0,0283 –0,0245 –0,0210 –0,0177 –0,0147 –0,0120 –0,0095 –0,0074 –0,0054 –0,0038 –0,0023 –0,0011 0,0001 0,0007 0,0014 0,0019 0,0023 0,0026 0,0028 0,0029 0,0029 0,0029 0,0028 0,0027 0,0026 0,0024 0,0022 0,0020 0,0018 0,0017 0,0015 0,0013 0,0011 0,0010 0,0008 0,0007 |
0,0000 0,0903 0,1627 0,2189 0,2610 0,2908 0,3099 0,3199 0,3223 0,3185 0,3096 0,2967 0,2807 0,2626 0,2430 0,2226 0,2018 0,1812 0,1610 0,1415 0,1230 0,1057 0,0895 0,0748 0,0613 0,0492 0,0383 0,0287 0,0204 0,0132 0,0071 0,0019 –0,0024 –0,0058 –0,0085 –0,0106 –0,0121 –0,0131 –0,0137 –0,0140 –0,0139 –0,0136 –0,0131 –0,0125 –0,0117 –0,0108 –0,0100 –0,0091 –0,0082 –0,0073 –0,0065 –0,0057 –0,0049 –0,0042 –0,0035 –0,0029 –0,0023 –0,0018 –0,0014 –0,0010 –0,0007 –0,0004 –0,0002 0,0001 0,0003 0,0004 0,0005 0,0006 0,0006 0,0006 0,0006 |
1,000 0,9907 0,9651 0,9267 0,8784 0,8231 0,7628 0,6997 0,6354 0,5712 0,5083 0,4476 0,3899 0,3355 0,2849 0,2384 0,1959 0,1576 0,1234 0,0932 0,0667 0,0439 0,0244 0,0080 –0,0056 –0,0166 –0,0254 –0,0320 –0,0369 –0,0403 –0,0423 –0,0431 –0,0431 –0,0422 –0,0408 –0,0389 –0,0366 –0,0341 –0,0314 –0,0286 –0,0258 –0,0231 –0,0204 –0,0179 –0,0155 –0,0132 –0,0111 –0,0092 –0,0075 –0,0059 –0,0046 –0,0033 –0,0023 –0,0014 –0,0006 –0,0000 0,0005 0,0010 0,0013 0,0015 0,0017 0,0018 0,0019 0,0019 0,0018 0,0018 0,0017 0,0016 0,0015 0,0014 0,0013 |
1,000 0,8100 0,6398 0,4888 0,3564 0,2415 0,1431 0,0599 –0,0093 –0,0657 –0,1108 –0,1457 –0,1716 –0,1897 –0,2011 –0,2068 –0,2077 –0,2047 –0,1985 –0,1899 –0,1794 –0,1675 –0,1548 –0,1416 –0,1282 –0,1149 –0,1019 –0,0895 –0,0777 –0,0666 –0,0563 –0,0469 –0,0383 –0,0306 –0,0237 –0,0177 –0,0124 –0,0079 –0,0040 –0,0008 0,0019 0,0040 0,0057 0,0070 0,0079 0,0085 0,0089 0,0090 0,0089 0,0087 0,0084 0,0080 0,0075 0,0069 0,0064 0,0058 0,0052 0,0046 0,0041 0,0036 0,0031 0,0026 0,0022 0,0018 0,0015 0,0012 0,0009 0,0006 0,0004 0,0002 0,0001 |
Пример 13.8.
Определить напряжения и деформации в
тонкостенном цилиндре с массивным
днищем при действии внутреннего давления
(рис. 13.35, а).
а |
|
б |

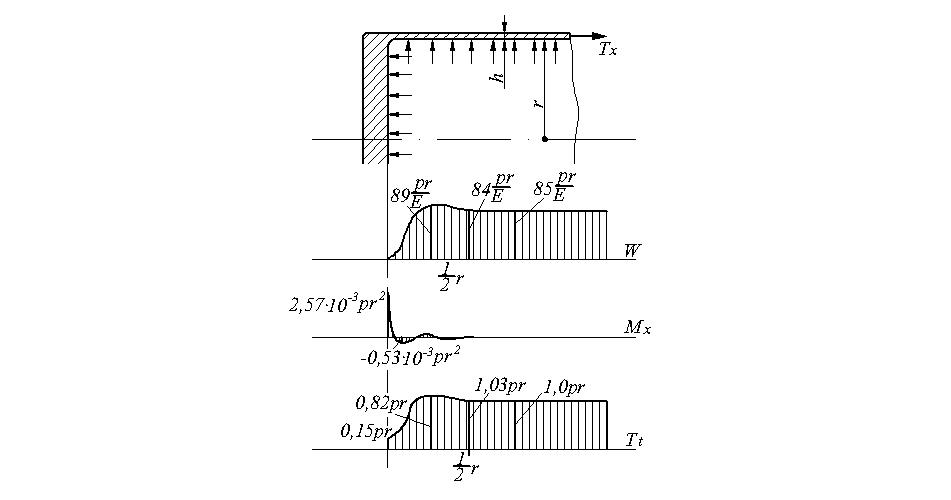

Рис. 13.35. К примеру 13.8
