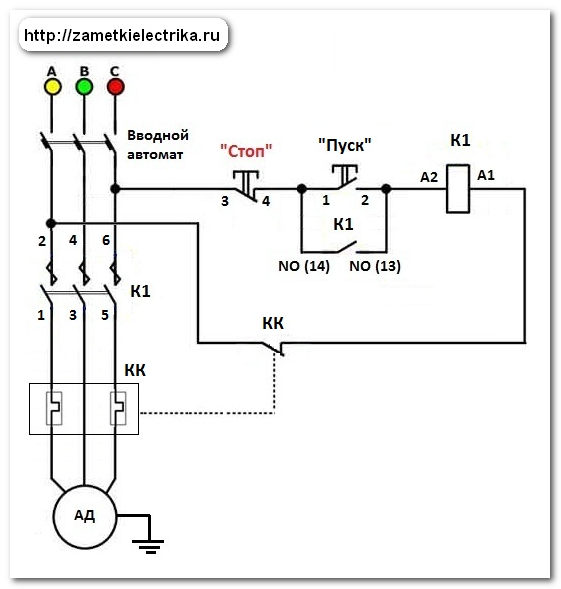

Тема 5: Запуск а.Д
Принцип действия
На обмотку статора подаётся переменное напряжение, под действием которого по этим обмоткам протекает ток и создаёт вращающееся магнитное поле. Магнитное поле воздействует на обмотку ротора и по закону электромагнитной индукции наводит в ней ЭДС. В обмотке ротора под действием наводимой ЭДС возникает ток. Ток в обмотке ротора создаёт собственное магнитное поле, которое вступает во взаимодействие с вращающимся магнитным полем статора. В результате на каждый зубец магнитопровода ротора действует сила, которая, складываясь по окружности, создаёт вращающий электромагнитный момент, заставляющий ротор вращаться.
Чтобы в обмотке ротора возникала ЭДС необходимо чтобы скорость вращения ротора отличалась от скорости вращения статора. Поэтому ротор вращается асинхронно относительно статора, а двигатель называется - асинхронным. Относительное отставание скорости вращения ротора от поля статора называется скольжением. Номинальное скольжение обычно составляет 2-8%
Тема 6: Поверка
Поверка средств измерений, определение погрешностей средств измерений и установление их пригодности к применению. П. производится органами метрологической службы при помощи эталонов и образцовых средств измерений. Обязательной государственной П. подлежат средства измерений, применяемые для учёта материальных ценностей, государственных испытаний, экспертиз, регистрации национальных и международных рекордов в спорте, а также для П. исходных образцовых средств измерений. Ведомственной П. подлежат все остальные средства измерений.
Существуют следующие виды П.: первичная, производимая при выпуске средств измерений в обращение из производства или ремонта; периодическая, выполняемая во время эксплуатации и хранения средств измерений; внеочередная, обусловленная необходимостью немедленного подтверждения исправности средств измерений; инспекционная, производимая при метрологических ревизиях на предприятиях, базах снабжения, складах и в торговых организациях. П. может осуществляться: непосредственным сличением поверяемого средства измерений с образцовым того же вида (т. е. меры с мерой или одного измерительного прибора с другим); сличением средств измерений одного и того же вида при помощи компаратора (например, гирь на весах); прямым измерением поверяемым прибором величины, воспроизводимой образцовой мерой (см. Измерение); прямым измерением образцовым прибором величины, воспроизводимой подлежащей поверке мерой; косвенным измерением величины, измеряемой подлежащим поверке средством измерений. Возможна также независимая П., т. е. П. средств измерений относительных (безразмерных) величин, не требующая передачи размеров единиц от эталонов.

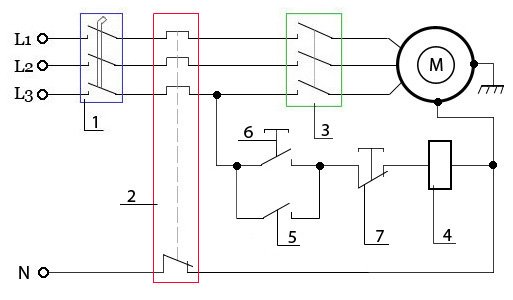

Схема теплового реле
Тема 7: Правила используемые в эл установках
Правило устр , эл установок
Правило технической эксплуатации эл устан потребителя
Правило тех эксплуатации эл станций и сетей
Меж отрослевые правила пруда
Инструкция применения и используется С.З
Кодекс рф об апн
На ряду с выше назваными правилами сущ ряд инструкций которые дополняют действие правил. Как будут сданы правила действующие правила могут сдавать либо на предприятии либо в комиссии Рос Тех Надзор.
