Как правильно подключить звонок

Все современные звонки, как правило оборудованы световым индикатором работы и отдельной кнопкой включения на корпусе. Обязательно ее включите после окончания работ по установке и подключению.

Варианты подключения электрического звонка:

• Проводной звонок и кнопка- самый распространенный вариант. С электропроводки подключается  ноль на прямую на сам звонок, а фаза- через кнопку, при нажатии которой замыкается цепь и срабатывает сигнал или играет мелодия.  Практически это делается следующим образом, в распределительную коробку электропроводки заводятся и соединяются два 2-ух жильных кабеля. Один кабель идет на кнопку- одна его жила подключается от фазной скрутки в коробке, а вторая подключается к жиле второго кабеля, идущего на звонок. Оставшийся провод на звонок подключается к нулевой скрутке в коробке.

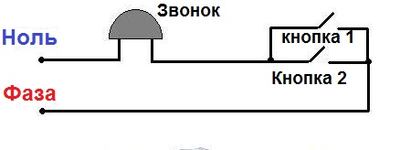

• Подключение проводного звонка с двумя кнопками. При необходимости Вы можете подключить 2 или больше кнопок на один звонок.  Все они  подключаются параллельно друг другу. Практически- это делается добавлением в коробке в скрутки подключения одной кнопки, аналогично второй.

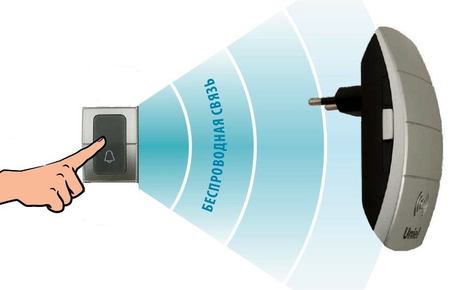

• Подключение беспроводного звонка на батарейках. Необходимо разобрать корпус или открыть крышку батарейного отсека и вставить с соблюдением полярности батарейки. Вот и все осталось щелкнуть выключатель.  Очень быстро и не надо прокладывать и подключать провода.

• Подключение беспроводного звонка от электросети. Подключаем напрямую без разрывов фазу и ноль с распределительной коробки на контакты звонка под  220 Вольт.  Есть варианты с вилкой- достаточно просто вставить такой прибор в электрическую розетку.

• Подключение проводного звонка с 4 контактами. Редко встречающийся вариант. Одна пара предназначена для подключения электропитания, а вторая- для двух проводов от кнопки. Не рекомендую покупать такие модели.

Как подключить кнопку звонка

• Для подключения проводов, необходимо разобрать кнопку и закрепить ее к стене на 2 самореза или дюбель-гвоздя. Затем зачистите провода и подключите их на два контакта. Порядок присоединения при этом может быть любым.

• В беспроводную кнопку вставляем батарейки и приклеиваем на двухсторонний скотч, но лучше прикрутить к стене.

Преимущества 3 фазного электропитания.

1. Большая нагрузка на однофазный ввод является причиной перепадов напряжения не только у Вас в доме, но и соседних. А это сокращает срок службы электронной и бытовой техники.

2. Существуют специальные мощные сварочные аппараты, компрессоры, кондиционеры, станки и т. д, которые рассчитаны на работу только от сети 380 Вольт.

3. При том же потребляемом количестве электроэнергии однофазный электродвигатель меньшую развивает механическую мощность, чем 3 фазный.

4. Нет необходимости монтировать провода или кабели большего сечения. Потому что по закону Ома при одинаковой токовой нагрузке- при 380 Вольтах передается более чем на половину большая электрическая мощность.

Трехфазные счетчики электроэнергии  бывают прямого или косвенного включения. Последние подключаются через трансформаторы тока и применяются для учета электроэнергии при высоких нагрузках. В частных домах и гаражах применяются только приборы учета прямого включения, потому что в них нагрузка не превышает 100 Ампер или с максимальной мощностью до 60 киловатт.

Счетчики устанавливаются  в специальных электрощитах с платформой, рассчитанной под крепление на три винта. Монтаж очень простой и быстрый.

Вы должны помнить, что нельзя перегружать прибор учета токами выше допустимого для него предела. Перейдем к процессу подключения.

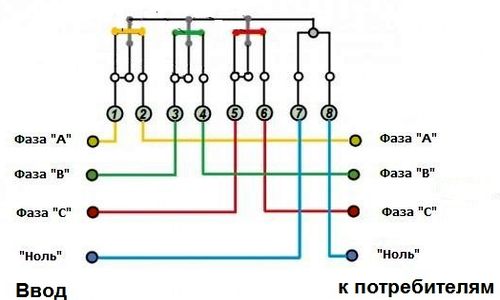

Схема подключения 3 фазного счетчика электроэнергии.

После установки можно переходить к подключению счетчика. Все работы выполняются только исключительно после отключения напряжения!

В электрощит приходит кабель электропитания с тремя фазами, нулем +заземляющим пятым проводником. Фаза «А» подключается на 1 контакт, «В»- 3 контакт, и «С»- 5 контакт.

Внимание, для электронных счетчиков важна очередность фаз, а иначе при несовпадении он не будет работать и появится индикация ошибки на экране. Очередность фаз определяется специальным прибором профессионалами, но в домашних условиях используется метод тыка. Подключили, затем смотрим какие фазы выдают ошибку и меняем их местами.

Выход фаз со счетчика на автоматы к электропотребителям будет с контактов 2, 4, 6 соответственно.

Ноль приходит на 7 и уходит с 8 контакта.

Заземляющий проводник крепиться сразу на шину заземления электрощита.

Помните, что ноль в электрощите дома или гаража обязательно должен быть связан с контуром заземления, который монтируется рядом в земле. Если этого не сделать, то при пропадании ноля в электрощите- большинство однофазных (на 220 Вольт) потребителей перегорит из-за возникающих при этом перенапряжениях.

В старых индукционных 3 фазных счетчиках при подключении использовалась немного другая схема подключения. На первый контакт приходит первая фаза, далее между первым и вторым ставится перемычка, а с третьего уже отходит к нагрузке фаза. Соответственно при подключении двух других фаз делаются перемычки между контактами 4 и 5, 7 и 8. Фазы приходят на 4 и 7, а отходят с 6 и 9 контактов. Далее подключаются нули.

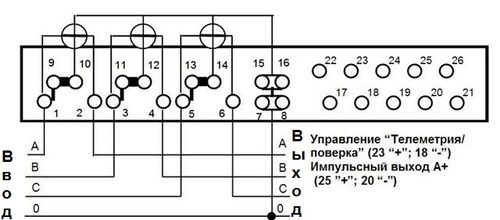

В новых электронных счетчиках появилась возможность подключения к сети передачи данных учета в диспетчерскую. Поэтому у них есть дополнительные контакты для подключения слаботочных кабелей.

Схему подключения Вы всегда сможете найти под крышкой контактов  с обратной стороны или в техническом паспорте.
