Рисуем схему - силовая часть

Итак, вы определились. Теперь нужно изложить все ваши идеи и планы на бумагу. Для начала, нам нужно нарисовать план вашего помещения (квартиры, дома), а уже потом обозначить на нем все, что вы запланировали. Как это сделать? В качестве примера возьмем стандартную однокомнатную квартиру. Для выполнения схемы нам понадобиться:

• тетрадный лист

• линейка

• ручка

• цветные карандаши или фломастеры

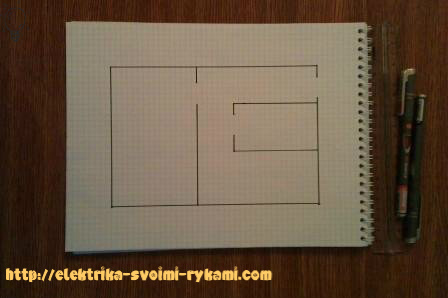

На схеме указываем расположение стен и дверных проемов. В данном случае никаких конкретных размеров не требуется,  только общая картина. Вот такая у нас получилась схема квартиры. Просто и понятно.

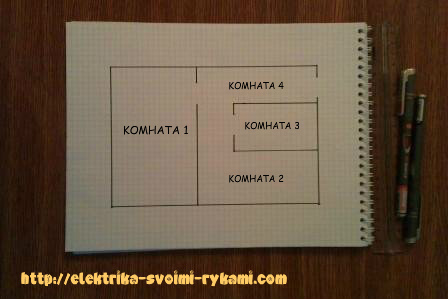

Подпишем комнаты:

• Комната 1 - зал

• комната 2 - кухня

• комната 3 - ванная

• комната 4 -прихожая

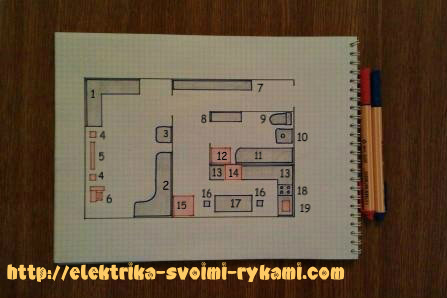

Теперь нам нужно нарисовать на нашей схеме, где какая мебель и бытовая техника будет располагаться.

Комната 1 - зал:  1 - шкаф 2 - диван, 3 - кресло 4 - стерео система (домашний кинотеатр) 5 - телевизор (тв плазма) 6 - компьютер	Комната 2 - кухня: 13 - кухонный гарнитур (рабочая зона) 14 - посудомоечная машина 15 – холодильник 16 - стулья 17 – стол 18 - газовая плита 19 - микроволновая печь
Комната 3 - ванная: 8 - навесной шкаф 9 - унитаз 10 - раковина 11 - ванная  12 - стиральная машина	Комната 4 - прихожая:  7 - шкаф

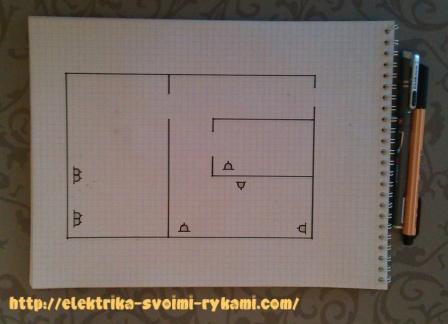

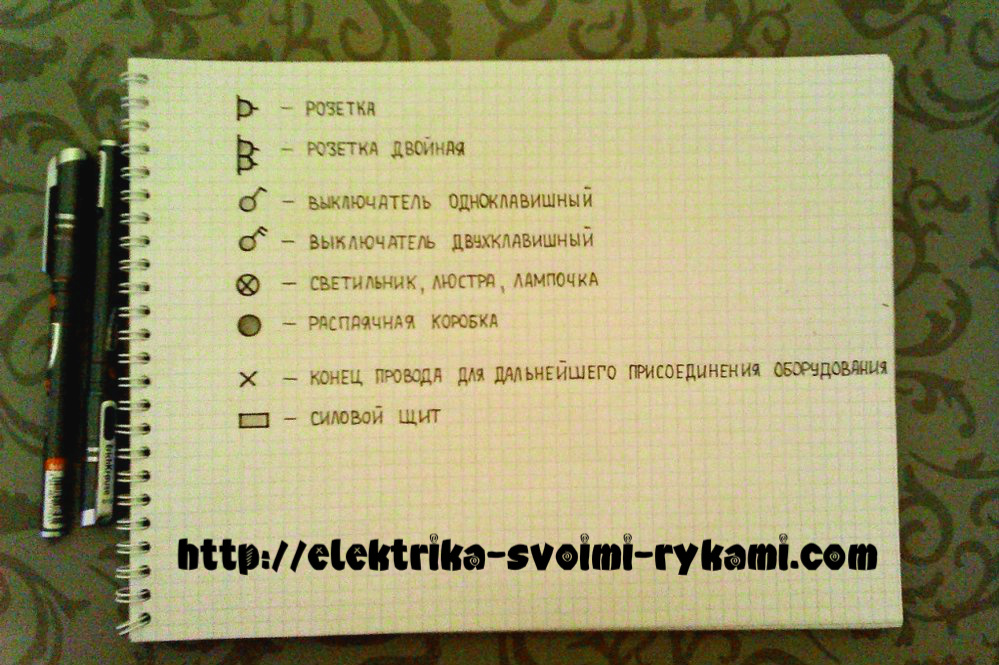

Предметы, обозначенные красным цветом, являются потребителями электроэнергии, а значит в этих местах нам будут нужны розетки. Теперь, упрощаем схему, убираем мебель, а на местах где будет бытовая электроника рисуем обозначение розеток на схеме. Вот такая схемка у нас должна получиться. Теперь давайте проясним условные обозначения которые мы использовали и еще будем использовать в наших схемах.

Продублирую подписи, сверху вниз:

• розетка

• двойная розетка

• выключатель одноклавишный

• выключатель двухклавишный

• светильник, люстра, лампочка

• распаячная коробка (распределительная коробка)

• конец провода для дальнейшего подсоединения оборудования

• силовой щит

С обозначение розеток на схеме определились. Переходим к следующему этапу

Рисуем - осветительная часть схемы

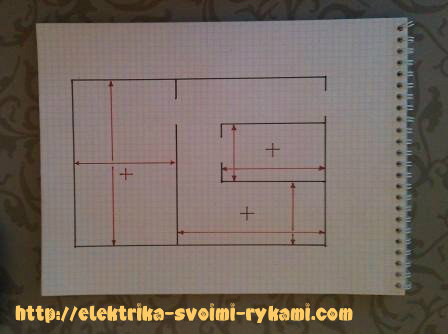

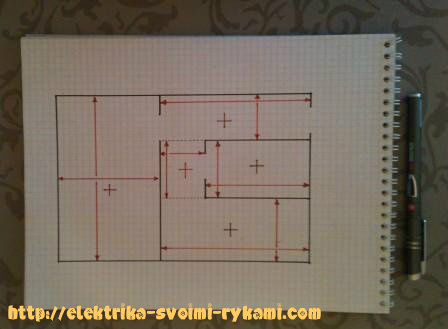

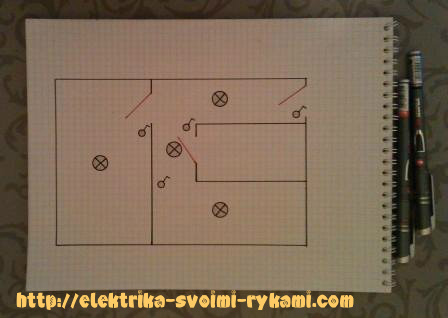

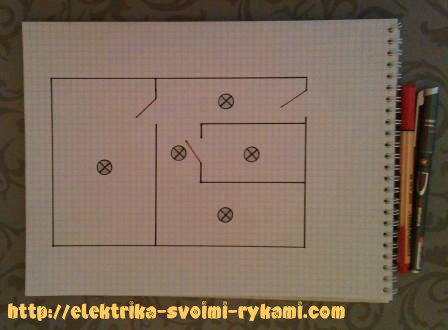

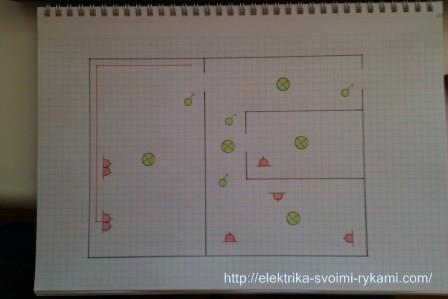

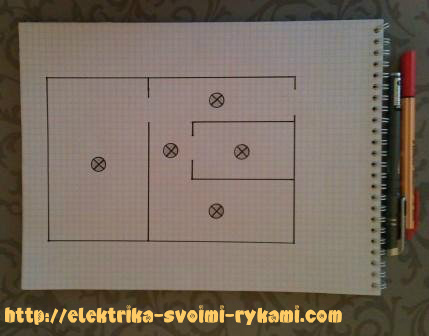

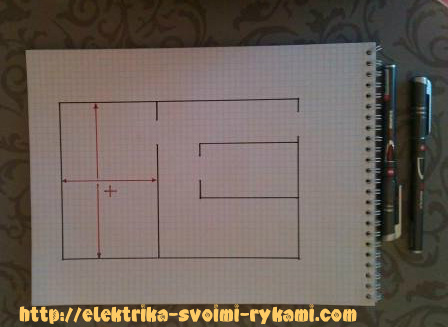

В нашем примере все люстры и светильники будут располагаться по центру комнат. Начнем с самой большой комнаты под номером 1. Центр комнаты ищем двумя этапами. Первым этапом меряем ширину комнаты, полученные значения делим пополам. Например, ширина получилась 4 метра, делим пополам, получается 2 метра. Вторым этапом измеряем длину комнаты и так же делим ее пополам. Например длинна 6 метров, делим пополам, получилось 3 метра. Теперь нам известны координаты середины. По заданным значениям отмечаем центр комнаты крестиком. Аналогичным образом размечаем все остальные комнаты. Г - образную комнату под номером 4 (прихожая), делим на две части и тоже размечаем. Заменяем крестики на наши условные обозначения и получаем вот такую картинку. Для завершения нашей схемки нужно нарисовать выключатели. Для этого  нам снова нужно подумать и определиться, на  этот раз с межкомнатными дверями. А именно, на какую сторону они будут открываться и куда, вовнутрь или наружу. Делается это для того, чтобы выключатели не получились у нас за  дверями, когда ремонт полностью будет готов. Обычно открывание дверей делают в наименьший угол. Здесь учитывается полезность места слева и справа, но не забываем так же  про мебель, дверь не должна в нее упираться. Итак с дверями мы определились. Теперь можем нарисовать выключатели. Как правило, выключатели располагают внутри комнат. Чтобы открыв дверь и войдя комнату можно было сразу включить свет, а выходя выключить.  Управление светом конкретной комнаты будет находится в руках того кто в ней находится, например, легли спать выключили свет не выходя из комнаты. Удобно. Исключение составляют сырые и влажные помещения, например ванная комната и туалет. Здесь выключатели выносят наружу, так как постоянное попадание влаги в выключатель приведет к быстрому выходу его из строя. Рисуем используя обозначение на схеме выключателя. Итак, в итоге наших усилий мы получили две картинки:

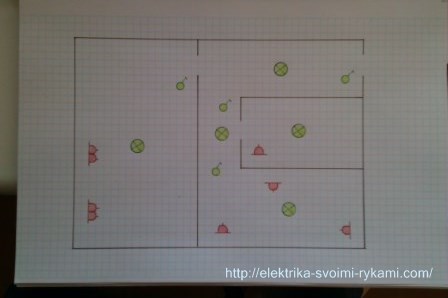

• схема расположения розеток

• схема светильников и выключателей

Первый этап выполнен. По его итогам мы имеем первую и основную часть электрической схемы.

Этап второй, схема прокладки провода

Второй этап заключается в продумывании маршрута прокладки провода, так как здесь так же имеются свои подводные камни и если маршрут не продумывать они обязательно всплывут, когда дело дойдет до монтажа электропроводки. В первую очередь учитывается вариант прокладки. Он зависит от многих факторов, но основным является, то какими будут потолки. Например, если потолки буду натяжные, то на этом можно сэкономить много сил,  денег и времени. В данном случае проводку можно пробросить по потолку, при этом мы экономим на штроблении стен, на прокладке провода в каналах потолочных плит перекрытий и существенно сокращаем количество требуемого провода. Если провод будет прокладываться по стенам, то здесь нужно учитывать и стараться обходить бетонные перекрытия, расположенные над окнами и дверями. Нужно определить как проходят каналы в плитах перекрытия, так как в них будут прокладываться провода на люстры и светильники. Просчитать расположение распределительных коробок, желательно, чтобы они оказались на несущих стенах. Если дом каркасный и имеет несущие бетонные конструкции в виде бетонных столбов, то их так же нужно обходить. Запрещается нарушать целостность несущей конструкции. При переходе из комнаты в комнату по возможности нужно обходить несущие стены, так как при изготовлении отверстий под провод лучше экономить свое время и ресурс электроинструмента. После того как мы учли все моменты, переходим к зарисовке схемы прокладки провода. Для этого мы используем две схемы, которые у нас получились в первом этапе. Накладываем схемы друг на друга и получаем общую картинку.

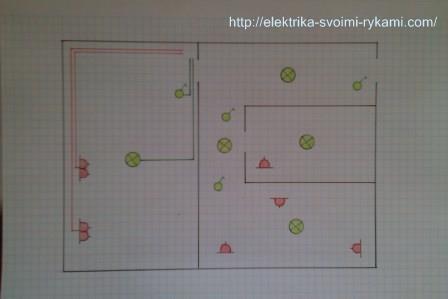

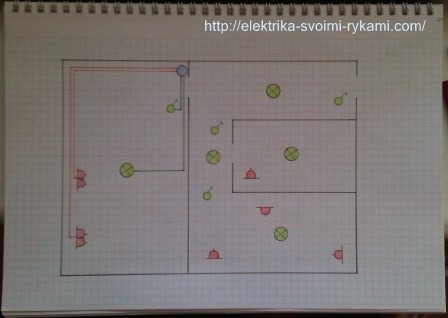

В нашем примере провода будут монтироваться по стенам.  Начнем с комнаты номер 1 - электропроводка в зале.  В данной комнате будут располагаться две двойные розетки, один выключатель и люстра.  Тянем провод начиная с самого дальнего угла, в нем у нас расположены розетки. Сначала на одну розетку, потом на другую. Останавливаемся на выходе из комнаты, там будет располагаться распределительная коробка.

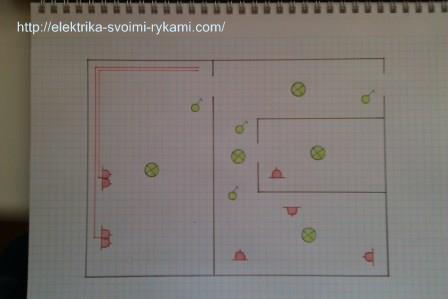

Теперь прокладываем провод от люстры до распределительной коробки.

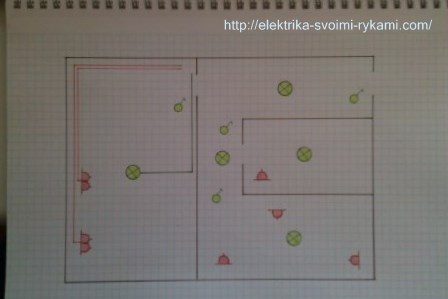

От выключателя до коробки. Рисуем линию провода от обозначение на схеме выключателя, до распределительной коробки.

Зарисовываем место расположения распределительной коробки.

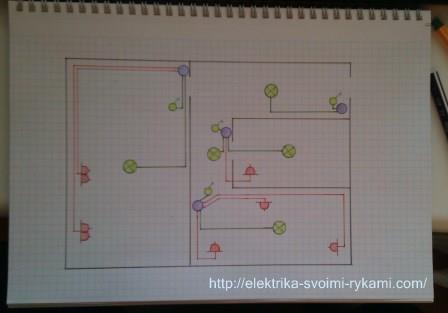

Аналогичным образом зарисовываем схемы других комнат.

Электропроводка на кухне.

Проводка в ванной комнате.

Прихожая.

Теперь, зарисовываем место расположение силового щитка. Как правило, его располагают неподалеку от входа в квартиру, чтобы не тянуть далеко питающий провод с этажного щитка.

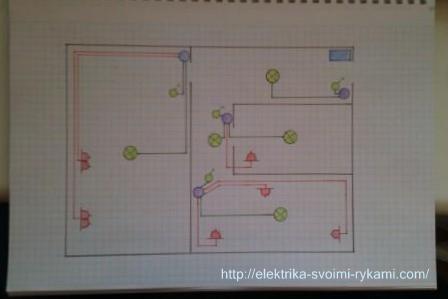

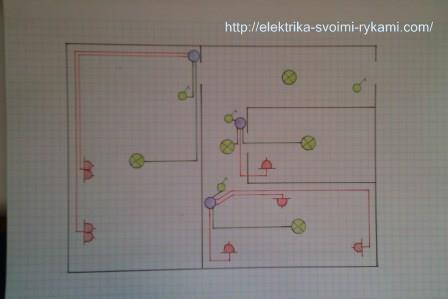

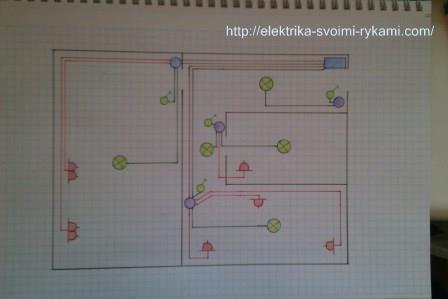

Соединяем распределительные коробки с силовым щитком. С каждой коробки прокладываем по два провода, один на свет, второй на розетки. Зал - щиток.

Кухня - щиток.

Ванная комната - силовой щит.

 И последний штрих, прихожая - щиток.

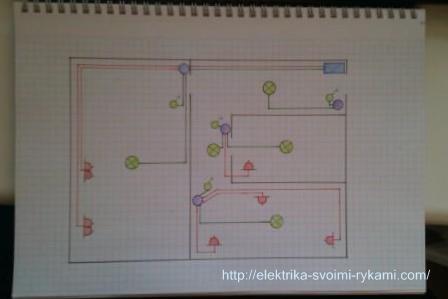

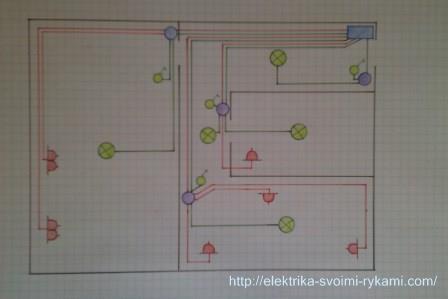

Схема электропроводки выполнена в полном объеме и теперь может быть смело воплощена в жизнь.

Пошаговая инструкция по сборке и подключению электрического щита.

1. Соблюдаем Меры по электробезопасности!

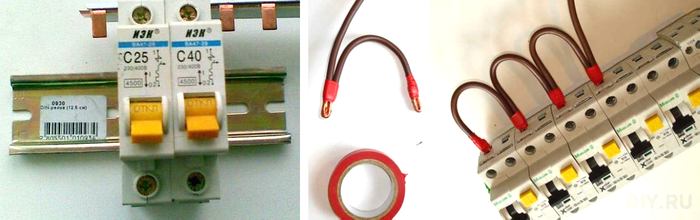

2. Первое, что  необходимо сделать- это установить Din рейки размером 35 мм, на которые будут крепиться- электрический счетчик, автоматы, УЗО и шины  для соединения между собой всех вместе отдельно нулевых проводов и заземляющих проводников. Шины как Вы видите на картинке снизу- это медные планки с отверстиями для проводов с болтиками для их зажима. Они располагаются на диэлектрической пластиковой основе, которая защелкивается на Din рейку. Защелки, как видно на картинке устроены следующим образом: они сами защелкиваются, а чтобы снять автомат надо поддеть вверх аккуратно плоской отверткой защелку с пружинкой внутри.  Автоматические выключатели можно легко, при необходимости, сдвинуть влево или вправо.

3. После установки реек необходимо согласно выбранной Вами схеме электрощита- установить необходимое количество автоматов, УЗО и 2 отдельные шины с болтиками на изоляционной основе. К ним соответственно будут подключаться  заземляющие и нулевые проводники. Если остается свободной место в защитной крышке устанавливаются специальные пластиковые заглушки. Причем вводной автомат, на который приходит кабель, запитывающий весь электрощит- всегда ставится первым сверху слева. Для удобства подключения советую вводить вводной кабель над ним сверху.

4. Подключаем вводной автомат, если он двухполюсный подключаем на него фазу и ноль (обозначение N), если однополюсный подключаем только фазный провод. Если щит на 380 Вольт, тогда необходимо подключить на вводной автомат три фазы на соответствующие места. Рекомендую подключать фазы на вводной автомат снизу,  для удобства при последующей установке перемычек между автоматами сверху.

5. Объединяем все автоматы и УЗО при помощи специально предназначенных для этого медных шин в изоляции. Или, как чаще это делается, делаем перемычки из провода достаточного сечения и собираем схему электрощита. Нулевой провод синего цвета  с водного кабеля прикручиваем на нулевую шинку напрямую, а при подключении УЗО и Диф- автоматов, ноль берется с нулевой шины на каждый из них отдельно. А желто-зеленый провод соединяем с шиной заземления. С ней же соединяем гибким металлическим медным проводом корпус и дверь щитка, если они  изготовлены из металла, с защитной целью заземления.

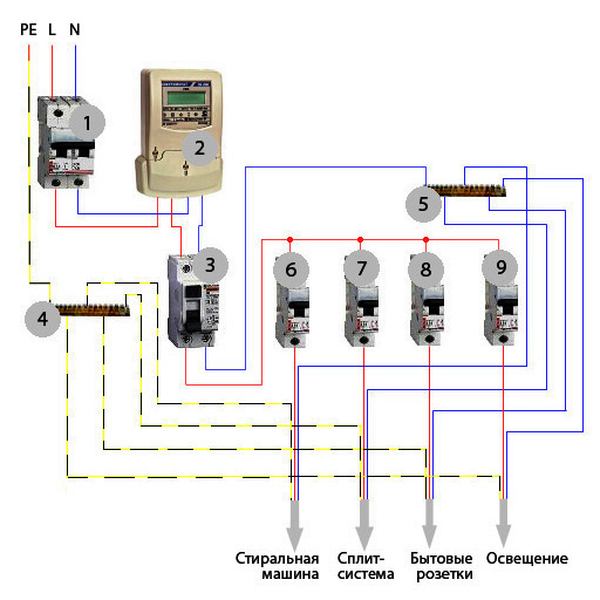

6. Разделываем и подключаем отходящие  электрокабели к автоматам, согласно схемы внизу.

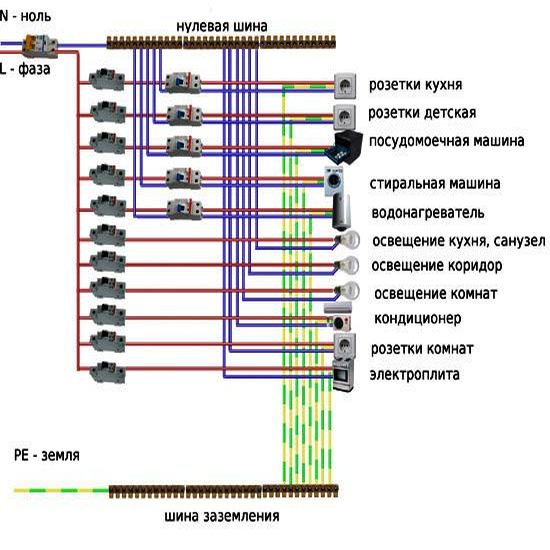

На схеме нулевые проводники выделены синим цветом, фазные красным цветом, а заземляющие- черно-желтым цветом. Если в щите установлен счетчик, его необходимо подключить по инструкции на этой странице.

Если у Вас установлены в щите Диф-автоматы или УЗО на розетки в Вашем доме, квартире, офисе и т. д. Схема подключения будет немного  отличаться.

Ноль (N- обозначение) и фаза садится на УЗО или Диф-автомат, как показано на схеме. Ноль идет на них отдельно с нулевой шины. А фаза идет перемычками с вводного, но если у Вас Диф-автомат, то с этой схемы выпадает автоматический выключатель. Рекомендую подробнее узнать об этом из статьи: Что такое УЗО и чем оно отличается от Диф-автомата .

Для того, что бы не ошибиться, всегда делайте нулевые перемычки- синим цветом, а фазные перемычки другим цветом- красным, например. Заземляющие проводники делаются желто-зелеными проводами. Всегда хорошо зажимайте болты на автоматах и шинах, проверяйте надежность подключения.

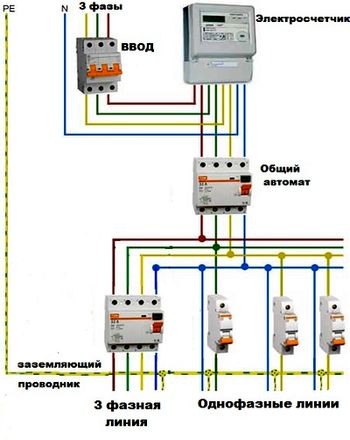

В частных домах и офисах не редко используется ввод на 380 Вольт для электрощита, т. е. на электрощит подается питание 4 жильным или 5 жильным кабелем (5 жила- заземления). Примерная распространённая схема расключения на картинке.

На вводной автомат подключаются 3 разноименные фазы, которые после него подключаются на электросчетчик. С прибора учета  они идут на общий автомат, после которого фазы расходятся на однофазные автоматы для подключения оборудования к напряжению 220 Вольт. Иногда требуется подключение оборудования на 380 Вольт для этих целей используется 3-фазный автомат. Между разноименными фазами всегда будет напряжение 380 Вольт, а между Нолем и любой фазой =220 В.

Будьте осторожны если подать на бытовую технику 2 фазы или 380 В вместо Ноля и Фазы или 220 В- она быстро выйдет из строя.

Заземляющий проводник всегда идет мимо автоматов напрямую с заземляющей шины. Ноль подключается с другой шины напрямую при подключении линии через обычный автоматический выключатель, но если подключение производится через УЗО или Диф автомат ноль идет через них к подключаемой линии.

Внимание! Монтаж и подключение электрощита- это  сложный и ответственный этап электротехнических работ, который проводится только после снятия напряжения! Если сомневаетесь в своих возможностях, тогда лучше вызовите специалиста!

В итоге, после выполнения всех работ у Вас электрощиты будут выглядеть следующим образом.

Остается только прикрутить защитную крышку и проверить свою работу, подав  напряжение на электрический щит!
