3.5 Замена сальников внутренних шарниров равных угловых скоростей (шрус)

Сальники внутренних шарниров угловых скоростей (ШРУС) можно заменить, не снимая коробку передач с автомобиля.

• Установить автомобиль на смотровую канаву или подъемник.

• Для замены сальника внутреннего ШРУСа механической коробки передач снять привод колеса со стороны заменяемого сальника, снять фланец для крепления привода правого переднего колеса.

• Извлечь сальник отверткой (рис.3.22)

INCLUDEPICTURE "../media/image1.jpeg" \* MERGEFORMAT

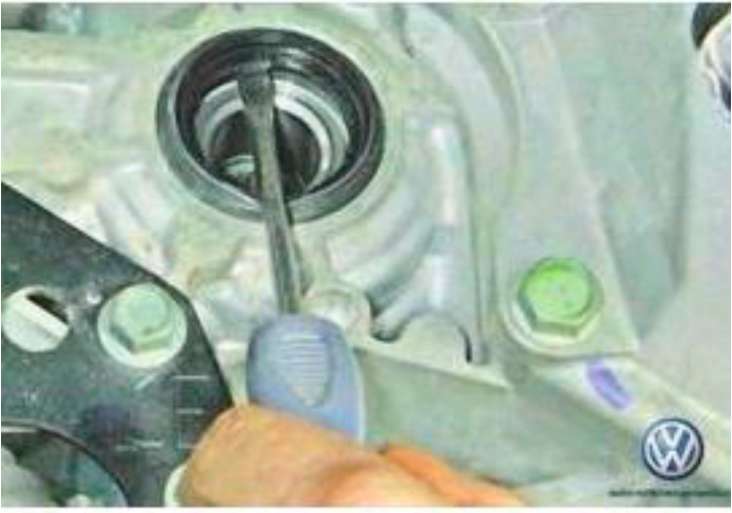

Рисунок 3.22- Снятие сальника внутреннего шарнира угловых скоростей

• Смажьте рабочую кромку сальника трансмиссионной смазкой и запрессуйте его оправкой подходящего диаметра рабочей кромкой внутрь коробки передач (рис.3.23).

INCLUDEPICTURE "../media/image2.jpeg" \* MERGEFORMAT

Рисунок 3.23- Запрессовка сальника внутреннего шарнира угловых

скоростей

ВЫВОДЫ

В этой работе были проанализированы типы конструкции трансмиссий автомобилей. На основании постановки задач была выполнена модель объекта исследования, в которой описаны все внешние и внутренние факторы, влияющие на процессы эксплуатации трансмиссии автомобилей. К внешним факторам здесь отнесли такие факторы как: климатические условия; конкурентность; типы и сложность ремонта; сложность диагностирования; вес КПП; сложность конструкции. К внутренним в свою очередь: эксплуатационная надежность; средства диагностирования; затраты на эксплуатацию; трудоемкость устранения неисправностей. Актуальностью исследования в данной работе было выявление перспектив применения механических коробок передач в легковых автомобилях по отношению к АКП и АКП с ЭБУ, так, как у данных коробок передач достаточно недостатков, например: вес АКП; габаритные размеры; высокий уровень отказов до 10...15% от общего числа автомобилей; сложность конструкции с электронным управлением; посторонний шум и вибрация у АКП с ЭБУ составляет 28…30%; высокая стоимость ТО; в некоторых моделях сравнительно низкий КПД, а значит и экономичность механической коробки передач значительно выше чем автоматической; при равных технических характеристиках автомобиль с АКП менее вместителен чем с механикой; автомобили с АКП имеют меньшую скорость при старте. При проведении анализа механической коробки передач автомобиля Volkswagen Passat B6, было выявлено, что механическая коробка передач данного автомобиля имеет высокие тяговые и динамические показатели превосходящие показатели АКП и АКП с ЭБУ.
