Введение
Автомобильный транспорт можно считать одной из насущных потребностей человечества, следующей по значимости за такими потребностями, как пища, одежда, жилище. Без транспорта удовлетворить на современном уровне эти потребности не возможно.
Конструкции автомобилей непрерывно совершенствуются. Тенденции развития конструкций автомобилей обусловлены как экономическими, так и социальными причинами. Экономические причины определяют тенденцию повышения топливной экономичности как легковых, так и грузовых автомобилей, что в настоящее время стало одним из ведущих направлений современного автостроения. Социальными причинами обусловлена тенденция повышение безопасности автомобиля. Автомобиль – объект повышенной опасности, поэтому необходимо совершенствование активной и пассивной безопасности автомобиля. Автомобиль является источником загрязнения окружающей среды отработавшими газами. Это определяет непрерывное повышение требований экологической безопасности автомобиля. Следует также отметить тенденцию автоматизации управления автомобилем, которая обеспечивает современными средствами электронной, микропроцессорной техники и направлена на повышение топливной экономичности и динамики автомобиля (управление двигателем и трансмиссией). Топливная экономичность может быть снижена при рациональном выборе передаточных чисел трансмиссии. Общей тенденцией является увеличение числа ступеней коробки передач, что позволяет в эксплуатационных условиях выбирать передачу, наиболее соответствующую требованиям топливной экономичности.
Трансмиссия (силовая передача) в машиностроении является совокупностью сборочных единиц и механизмов, соединяющих двигатель (мотор) с ведущими колёсами транспортного средства (автомобиля) или рабочим органом станка, а также системы, обеспечивающие работу трансмиссии. В общем случае трансмиссия предназначена для передачи крутящего момента от двигателя к колесам (рабочему органу), изменения тяговых усилий, скоростей и направления движения. Трансмиссия входит в состав силового агрегата.
Таким образом, выше изложенные факты подчеркивают актуальность исследования состояния и перспектив развития конструкций трансмиссий автомобиля.
1 Анализ и перспективы развития трансмиссий автомобиля
Требования, предъявляемые к изделиям, принято делить на пять групп, обеспечивающих повышение производительности и топливной экономичности; безопасность, эргономические и эстетические требования, комфортабельность; надежность в установленных пределах; снижение совокупных затрат на производство, обслуживание и эксплуатацию; соблюдение нормативных документов.
Первой группой требований определяется общая схема трансмиссии и схема ее агрегатов. На их базе формулируется требование передачи мощности двигателя ведущим колесам с минимальными потерями.
Второй группой определяются требования по бесшумности работы, отсутствию вредных выбросов в окружающую среду, эстетичности конструкции.
Выполнение требований по надежности автомобиля и его агрегатов обеспечивается правильно организованными расчетами, выбором материалов и способов термообработки, регламентацией операций технического обслуживания в процессе эксплуатации автомобиля. Общие требования к эксплуатационной технологичности конструкции автомобилей определяются ГОСТ и материалами координационного центра СЭВ. Рассмотрим основные требования, предъявляемые к трансмиссии автомобиля.
Трансмиссия должна обеспечивать: достаточный диапазон регулирования, передаваемого к ведущим колесам момента при высоком коэффициенте полезного действия; возможность трогания с места; движение задним ходом; как кратковременный, так и длительный холостой ход двигателя.
В наиболее распространенном варианте, трансмиссия включает следующие агрегаты и механизмы (рис. 1.1): сцепление; коробку передач; карданную передачу; главную передачу; дифференциал; валы ведущих колес.

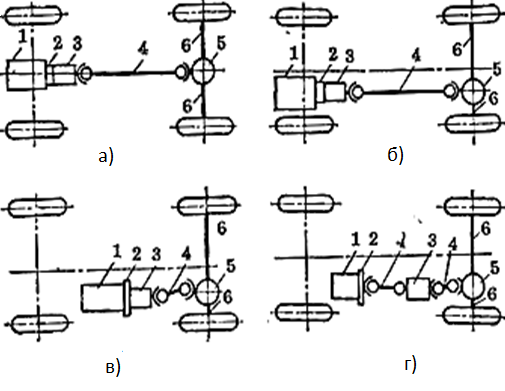

а - применяемых на всех типах автомобилей; б, в, г - применяемых на автобусах; 1 - двигатель; 2 - сцепление; 3 - коробка передач; 4 - карданная передача; 5 - главная передача и дифференциал; 6 - вал привода ведущего колеса
Рисунок 1.1-Схемы трансмиссий автомобилей с задними ведущими колесами и расположением двигателя впереди или внутри базы
Сцепление передает крутящий момент двигателя и служит для временного отсоединения трансмиссии от работающего двигателя, а также для плавного их соединения. Отсоединять трансмиссию от двигателя необходимо при остановке и торможении автомобиля, и при переключении передач; плавно соединять их при трогании автомобиля с места и после включения передачи. Кроме того, сцепление предохраняет детали трансмиссии от значительных перегрузок инерционным моментом, создаваемым вращающимися массами двигателя при резком замедлении вращения коленчатого вала.
Коробка передач предназначена для преобразования крутящего момента двигателя и длительного отсоединения двигателя от ведущих колес.
Карданная передача служит для передачи мощности агрегатам трансмиссий автомобиля, оси валов которых не лежат на одной прямой или могут изменять свое взаимное расположение при движении автомобиля. Карданная передача состоит из карданных шарниров, валов и промежуточных опор.
Главная передача предназначена для преобразования крутящего момента, передаваемого от коробки передач ведущим колесам. В наиболее распространенных трансмиссиях главная передача обеспечивает передачу момента от карданного вала ведущим колесам под углом 90°. Главная передача представляет собой шестеренчатый редуктор с постоянным или переключаемым передаточным числом.
Дифференциал служит для распределения в заданном соотношении подводимого к нему крутящего момента между выходными валами. Дифференциал позволяет вращаться выходным валам с неодинаковой угловой скоростью. Дифференциал, установленный между правым и левым ведущими колесами одного моста, называется мелколесным. Дифференциал, установленный между ведущими мостами автомобиля, называется межосевым. Валы ведущих колес передают момент от дифференциала к ведущим колесам.
