Оборудование формирования вторичного цифрового потока
Оборудование ВВГ предназначено для объединения 4 первичных временных потоков во вторичный. СВВГ – стойка является оборудованием асинхронного объединения потоков (плезиохронное PDH)
На вход тракта передачи поступает 4 первичных цифровых потока в коде HDB-3 которые записываются в запоминающее устройства блока асинхронного сопряжения БАС fзап = 2048 кГц. После записи всех четырех потоков в ЗУ от ГО поступает разрешающий сигнал на поочередное считывание информации fсчит = 2112 кГц.
В УО происходит объединение четырех потоков Е1 и формирование вторичного цифрового потока Е2 со скоростью 8448 кбит/с.
Таким образом между командами записи и считывания будет установлен требуемый временной сдвиг, чтобы считывание информации происходило после поступление в БАС.
Процесс выравнивания скоростей получил название стаффинг. Если fзап < fсчит то производится положительное согласование скоростей (ППС) при этом в групповой сигнал добавляется балластный символ (выравнивающий бит) который на приеме будет изъят из группового сигнала.
В тракт приема сигнал в стыковом коде HDB – 3 поступает от оборудования линейного тракта в УР вторичный цифровой поток Е2 распределяется по БАС.
Работой блока тракта приема управляют импульсные последовательности от ГО, синхронная работа которого с ГО на передачи обеспечивается ВТЧ.
Е1 из БАС в коде HDB-3 со скоростью 2048 кбит/сек передается в тракт приема в САЦО.

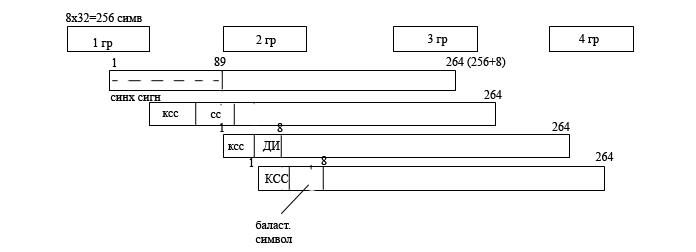

Построение временного цикла Е2 ВЦА
Контрольные вопросы:
Для чего предназначен усилитель линейный регенеративный?
Какие функции выполняет вычитающее устройство?
Почему двухуровневый сигнал необходимо преобразовать в трехуровневый?
В какие моменты времени срабатывает решающее устройство?
Как выбирается величина порогового напряжения?
Глоссарий
Термин |
Қазақ тілі |
English |
КСС – команда согласования скоростей |
Жылдамтықтарды келістіретін команда |
КСС - a command{team} of the coordination of speeds |
ДИ – дискретная информация |
Дискреттік информация |
DEE - the discrete information |
СС – служебная связь |
Қызметтік байланыс |
СС - service communication{connection} |
Балластный символ |
Балластық символ |
Ballast symbol |
БАС – блок асинхронного сопряжения |
Асинхронды келісу блогі |
BASS - the block of asynchronous interface |
СРС
1. Формирование цифровых потоков Е1, Е2, Е3, Е4 Крухмалев И.В. стр. 199
