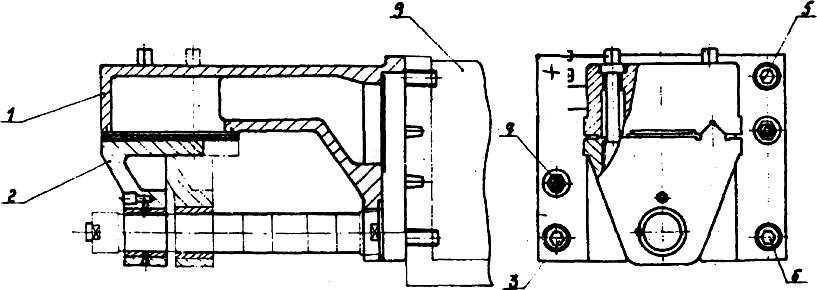

4.8. Хобот
Для
установки фрез на длинные оправки
применяется хобот 1 с серьгой 2. Хобот
(рис. 4.6)
устанавливается
на переднем торце шпиндельной бабки 9
и центрируется соосно горизонтальному
шпинделю двумя штифтами 4 и крепится
четырьмя болтами 5.
Рис. 4.6. Хобот
4.9. Головка вертикальная Головка вертикальная (рис. 4.7) крепится к шпиндельной бабке 18 четырьмя винтами и центрируется относительно горизонтального шпинделя двумя штифтами 11.
Вертикальный шпиндель 1 смонтирован в гильзе 2, которая может перемещаться от рукоятки 14 в корпусе 3. Масса шпинделя уравновешивается спиральной пружиной 15, один конец которой соединен с валом-шестерней 16, а другой с корпусом 17. Гильза 2 может быть зафиксирована в определенном положении винтом 10. Шпиндель 1 получает вращение от вала 21 шпиндельной бабки 18 через конические шестерни 9, 13 и цилиндрические шестерни 5 и 8.
Головка может поворачиваться на 90о в обе стороны.
Инструмент закрепляется в конусе шпинделя шомполом 4.

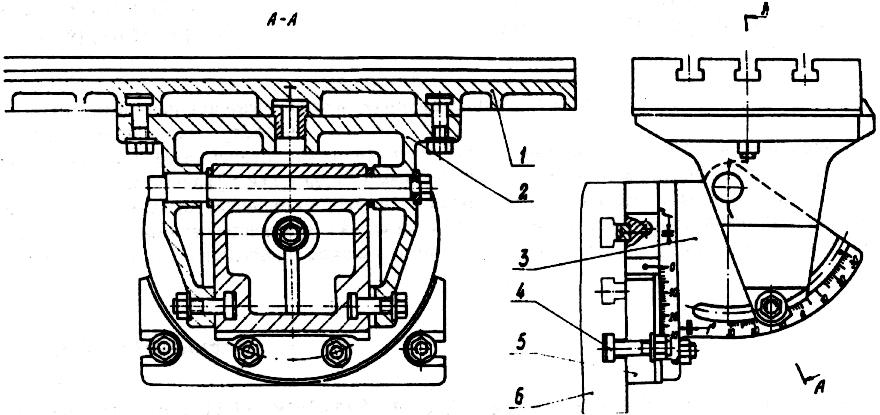

4.10. Стол угловой универсальный
Стол угловой универсальный (рис.4.8) предназначен для установки обрабатываемых под углом к любой из трех координатных плоскостей. Угловой стол базируется по рабочей плоскости и верхнему пазу основного вертикального стола и крепится на плоскости основного вертикального стола 6.
Стол универсальный состоит из плиты 5, к которой крепится угольник 3. На угольнике 3 смонтированы консоль 2 и рабочий стол 1. Отсчет углов поворота стола производится по шкалам, нанесенным на основании стола 1, на консоли 2 и на угольнике 3. Цена деления шкал 10.
Рис.4.8. Стол универсальный
Размеры рабочей поверхности стола, мм
ширина 200
длина 500
Количество пазов 3 Ширина пазов, мм
среднего 14 H8
крайних 14 H9
Расстояние между пазами, мм 50
Наибольший угол поворота в горизонтальной плоскости, град. 20
Наибольший наклон длинной стороны, град. 45
Наибольший наклон короткой стороны, град. 30
Масса не более, кг 54
4.11. Стол круглый
Стол круглый (рис.4.9) может устанавливаться как на столе угловом горизонтальном, так и на столе универсальном и служит для выполнения различных делений при фрезеровании или растачивании деталей.
Поворот стола 5 осуществляется ручкой 2 либо непосредственно за стол 5 вручную, для чего необходимо отжать зажим 6 и повернуть эксцентриковую втулку 7 до упора и тем самым вывести червяк 13 из зацепления. Зажим стола осуществляется рукоятками 8. Отсчет угла поворота производится по шкалам – основной с ценой деления 1о и нониуса с ценой 6//. Стол имеет коррекционное устройство, обеспечивающее коррекцию углов поворота. Рычаг 9, установленный на оси, одним концом касается копира 10, прикрепленного к столу 5, другим – штифта, закрепленного на плите 14.
Рис.4.9. Стол круглый
