2.5. Техническая характеристика станка
Таблица 2.1
ПАРАМЕТРЫ
|
ЗНАЧЕНИЕ
|
Мощность привода главного движения, кВт
|
6,3
|
Мощность приводов подач, кВт
|
2,3
|
Частота вращения шпинделя, об/мин
|
40 -5000
|
Максимальная частота вращения шпинделя в следящем режиме об/мин
|
500
|
Рабочие подачи по осям X, Y, Z, мм/мин
|
1 - 4000
|
Скорость быстрого хода по осям X, Y, Z, мм/мин
|
10000
|
Расстояние от оси шпинделя до зеркала стола (min/max), мм
|
90/410
|
Расстояние от торца шпинделя до оси поворотного стола (min/max), мм
|
90/410
|
Диапaзон перемещений:
|
|
по осям X, Y, Z, мм
|
320
|
по оси В, об/град
|
4/1440
|
по оси С, об
|
4000
|
Наибольшая масса заготовки, кг
|
150
|
Число инструментов
|
30
|
Конус хвостовика инструмента
|
№40
|
Точность позиционирования:
|
|
По осям X, Y, Z, мкм
|
12
|
По осям В, С, сек
|
±5
|
Наибольший диаметр обрабатываемого отверстия, мм:
|
|
При сверлении
|
40
|
При растачивании
|
100
|
При нарезании резьбы |
6-50 |
Наибольший диаметр инструмента, мм:
|
|
При установке в соседние гнезда
|
63
|
При установке с пропуском соседних гнезд
|
125
|
Наибольшая масса инструмента, кг:
|
|
При длине 100мм
|
10
|
При длине 200мм
|
6
|
Длительность цикла смены инструмента, c
|
5
|

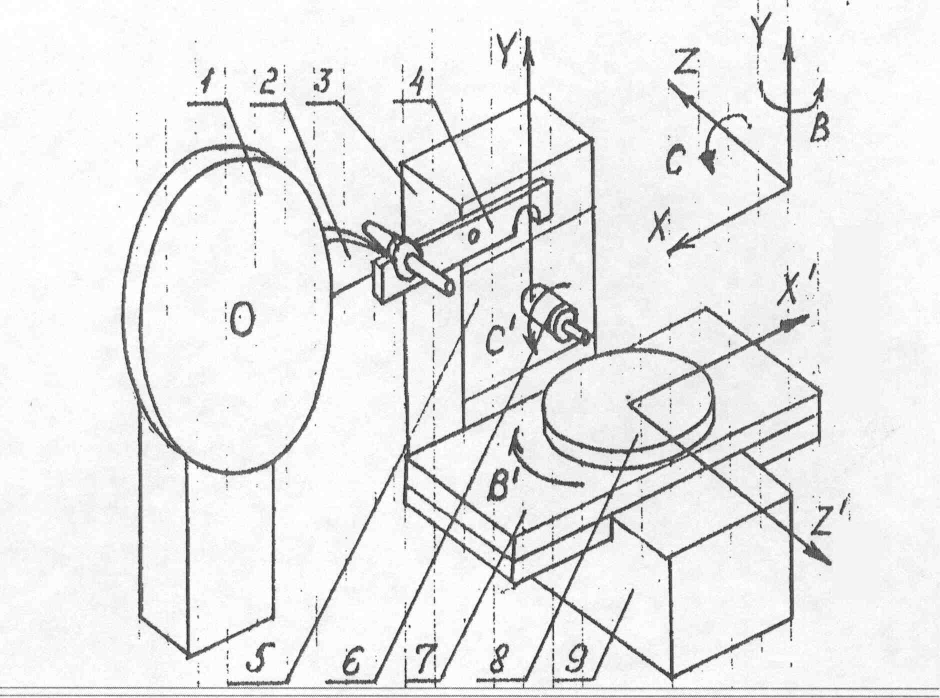

Рис. 2.2. Компоновка станка и его координаты
магазин инструментов, 2- перегружатель, 3- стойка шпиндельной бабки, 4- автооператор, 5- шпиндельная бабка, 6- шпиндель, 7- салазки стола, 8- стол, 9- станина

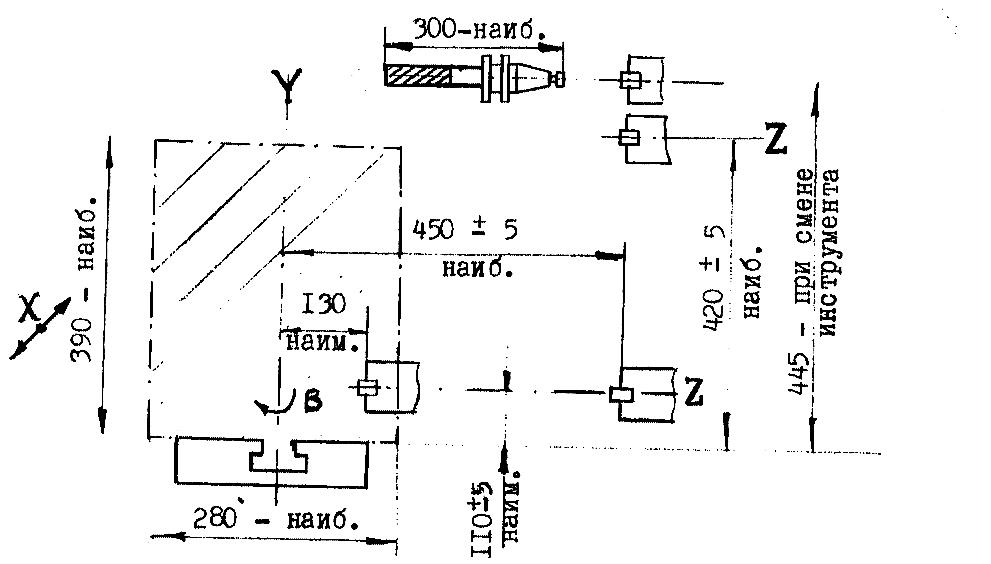

Рабочее пространство станка (в поперечном сечении) дано на рис.2.
Рис.2.3. Рабочее пространство станка (в поперечном сечении)
2.6. Привод главного движения
Привод главного движения (рис.3) состоит из электродвигателя постоянного тока 4ПФ112-СТУХЛ-4 (N = 6,3 кВт, пном = 950 мин-1, пнаиб = 5000 мин-1), клиноременной передачи, двухступенчатого перебора и шпиндельного устройства
(рис.4).

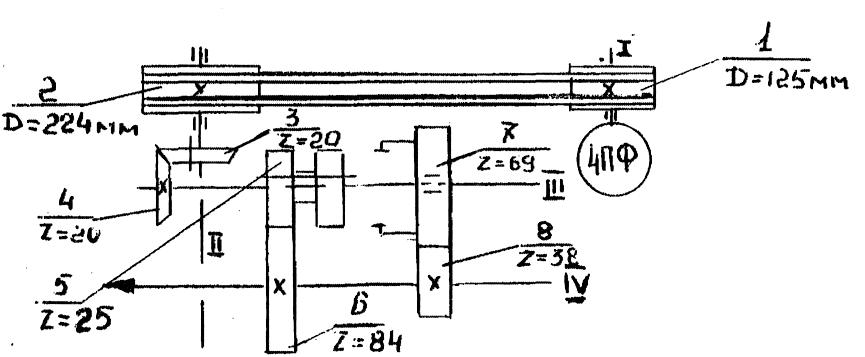

Риc.2.4.. Кинематическая схема главного привода

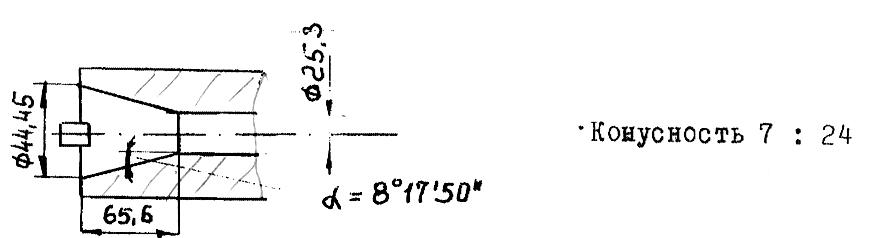

Рис.2.5.. Параметры
отверстия шпинделя
