1.19. Вопросы для самопроверки
Для обработки каких поверхностей применяются токарно-винторезные станки
Назовите рабочие и вспомогательные движения на токарно-винторезных станках. Какие узлы станка получают эти движения
Какой параметр для токарных станков является основным
Из каких кинематических групп состоит привод главного движения
Из каких кинематических групп состоит привод подач
Как настраивается станок на нарезание обычных и точных резьб
Назовите способы обработки конусов, их принцип настройки и область применения.
Лабораторная работа № 2
Сверлильно-фрезерно-расточной станок мод. 2202ВМФ4
Содержит краткое описание конструкции, кинематики и работы станка 2202ВМФ4, ознакомление со структурой программирования и построения кадров на УЧПУ 2С42-65. Приведены пример программирования обработки детали, порядок проведения работы, требования к оформлению отчета.
2.1. Цель работы
Цель работы - изучение конструкции, кинематики и работы станка 2202ВМФ4, ознакомление со структурой программирования и построения кадров на УЧПУ 2С42-65.
2.2. Порядок проведения работы
1-е занятие
1. Ознакомиться с методическими указаниями к работе и изучить конструкцию и кинематику станка по приведенному описанию и самому станку.
2. Ознакомиться с порядком смены инструмента на станке.
2-е занятие
1.Ознакомиться по методическим указаниям и самому станку с назначением и характеристикой УЧПУ 2С42-65, со структурой программ, построением кадров и программированием на станке 2202ВМФ4.
2. Написать программу обработки условной детали согласно индивидуальному заданию, выданному преподавателем.
3. Составить отчет по работе.
2.3. Назначение станка
Станок предназначен для комплексной обработки корпусных деталей, изготовленных из стали, чугуна, цветных сплавов и пластмасс, малых и средних размеров с четырех сторон без переустановки, включая обработку отверстий с точным расположением осей. На станке обрабатываются плоскости как параллельные осям координат, так и наклонные, точные отверстия под подшипники, резьбовые отверстия, уступы, пазы и другие элементы. Возможно расфрезеровывание цилиндрических отверстий большего диаметра с использованием круговой интерполяции. Станок может применяться в точном машиностроении и приборостроении.
2.4. Основные узлы станка
Станок
состоит (рис.2.1) из станины 9,
установленной на фундаменте на 3-х
виброопорах. На станине закреплена
стойка 3,
по вертикальным направляющим которой
перемещается шпиндельная бабка 5.
В передней части станины имеются
направляющие, по которым перемещаются
поперечные салазки
7, по
направляющим салазок перемешается
круглый поворотный стол 8.
Станок оснащен устройством автоматической
смены инструмента, состоящим из
инструментального магазина
1 на 30
инструментов, автооператора
4 и перегружателя
2.
Инструменты с оправками устанавливаются
в гнезда отдельно стоящего магазина,
при этом инструмент всегда устанавливается
в свое гнездо (кодируются гнезда), что
позволяет оставлять соседние гнезда
пустыми при установке инструмента
увеличенного диаметра (больше 63мм).

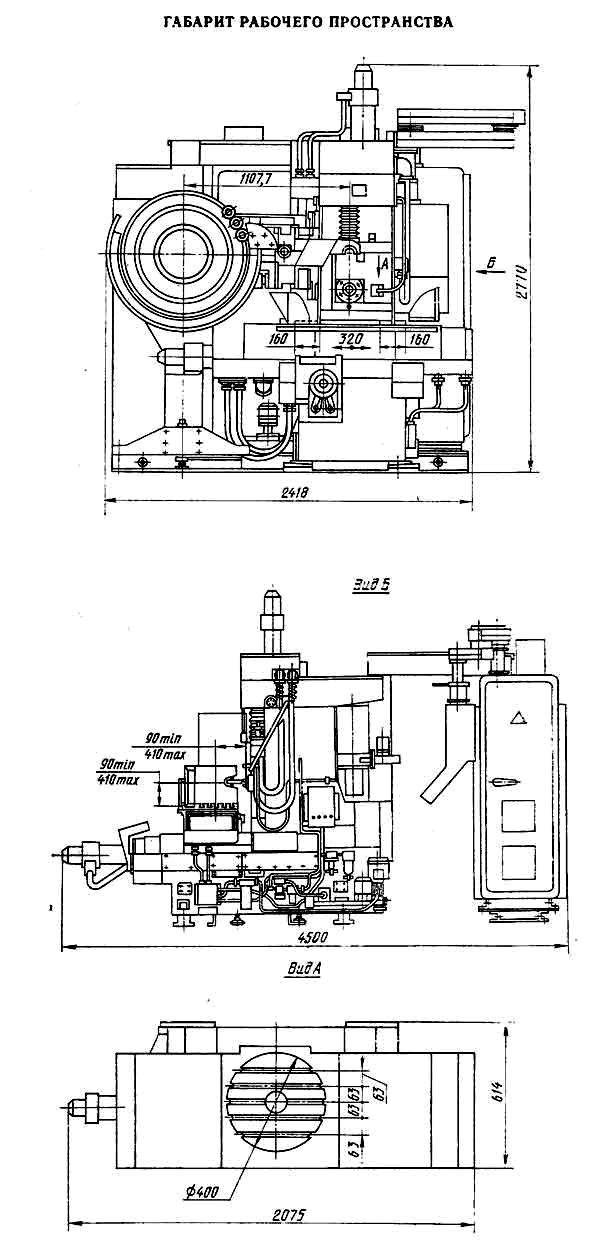

Вид А
Рис.2.1. Общий вид станка 2202ВМФ4
Техническая характеристика станка приведена в таблице 2.1.
