23.Диаграмма торможения
Диаграмма торможения – представляет собой график изменения замедления и скорости автомобиля во время движения при торможении. Она характеризует интенсивность торможения автомобиля с учетом всех составляющих остановочного времени.
tр – время реакции водителя (0,2…1,5 с);
tз – время запаздывания или время срабатывания тормозной системы, зависит от конструкции тормозного механизма;
Для гидравлической тормозной системы – 0,2 с;
Для пневматической тормозной системы – 0,6 с;
Для автопоезда с пневмоприводом – 1,0 с;
tн – время начала замедления (0,2…0,5 с);
tс – время спада;
tтор – время непосредственного торможения;
tо – время до полной остановки автомобиля с момента торможения;
Установившееся замедление
Установившееся замедление – среднее значение замедления движения автомобиля за время непосредственного торможения.
Установившееся замедление вычисляется по формуле:
Vн – начальная скорость движения автомобиля;
Vк – конечная скорость движения автомобиля;
Если учитывать то, что Vк = 0, получим следующую формулу:
Следовательно:
0,5tн + tтор = Vн/jуст
Для определения величины максимального замедления с использованием коэффициента эффективного торможения используют формулу:
jз = g · φ · сτ → jз = g · φ / Кэ
Остановочное время
Для определения остановочного времени или времени необходимого для полной остановки автомобиля, используют формулу:
tо = tз + tн + tтор + tс = tз + 0,5tн + 0,5tн + tтор = tз + 0,5tн + Vн/jуст = tз + 0,5tн + Vн/φ ·g
Обратите внимание, что пренебрегают временем спада (tс)
Для определения остановочного времени с полным использованием сцепления:
tо= tз + 0,5tн + Vн/φ ·g
Для определения остановочного времени в реальных условиях, при φ ≠ φр
tо= tз + 0,5tн + Vн/φ ·g·сτ
Коэффициент эффективности торможения
Кэ – коэффициент эффективности торможения служащий для согласования теоритических расчетов и эксплуатационных данных. Учитывает неравное действие сил на колеса по отношении к приложенным нагрузкам на них, а также техническое состояние тормозной системы. Также показывает, во сколько раз теоретическое замедление больше действительного на дороге.
Кэ = 1/cτ
Отсюда следует, что для определения остановочного времени в реальных условиях, при φ ≠ φр
tо = tз + 0,5tн + Vн · Кэ /φ · g
Если коэффициент сцепленияφ > 0,4
Для легковых автомобилей Кэ = 1,2;
Для грузовых автомобилей и автопоездов Кэ = 1,3…1,4;
Если коэффициент сцепленияφ < 0,4
Кэ = 1,0;
Тормозной путь
Тормозной путь – это расстояние проходимое автомобилем при максимальном значении замедления за время полного торможения.
Исходя из того что скорость определяется по формуле:
V = S / t
Следовательно, расстояние находится:
S = V · t
Формула для определения тормозного пути, если φ = φр
Формула для определения тормозного пути, если φ ≠ φр
25.Виды испытаний тормозных систем.
Для определения эффективности ТС используют следующие виды испытаний:
1. Испытание типа «О» - для определения эффективности РТС при холодных тормозных механизмах.
2. Испытания типа «1» - для определения эффективности РТС при нагретых тормозных механизмах.
3. Испытания тип «2» - для определения эффективности РТС при движении на затяжных спусках.
Испытания первых двух типов проводят в аварийном режиме торможения. Аварийным называют торможение, совершаемое водителем для предотвращения ДТП. Графическое изображение процесса торможения в координатах «время-замедление» называют диаграммой торможения.
Тормозным путем называют путь, проходимый АТС с момента нажатия на педаль до достижения некоторой заданной скорости или до полной остановки.
Остановочным называют путь, проходимый АТС с момента возникновения аварийной ситуации до полной остановки.
Рабочая тормозная система используется для служебных и экстренных торможений. Она предназначена для уменьшения скорости автомобиля, вплоть до полной остановки с необходимой эффективностью.
Запасная тормозная система предназначена для остановки автомобиля с необходимой эффективностью при выходе из строя рабочей тормозной системы. Иногда используют в качестве запасной тормозной системы часть рабочей тормозной системы, не вышедшей из строя в результате повреждений. Часто в качестве запасной тормозной системы используют стояночную тормозную систему.
Стояночная тормозная система предназначена для осуществления стояночного торможения.
Вспомогательная тормозная система предназначена для осуществления торможения с постоянной скоростью и используется при длительных спусках автомобиля на уклоне, а также для осуществления служебного торможения.
Уравнение движения автомобиля
Для вывода уравнения движения рассмотрим разгон автомобиля на подъеме (рис. 1).
Спроецируем все силы, действующие на автомобиль, на поверхность дороги:
Rx2 – Rx1 – Рп – Рв – Ри=0. (1)
Подставим в формулу (1) касательные реакции дороги Rx1 и Rx1, объединим члены с коэффициентом сопротивления качению f и члены с ускорением j и, принимая во внимание соотношения f(Rz1 + Rz2) = Pк и Jk1 + Jk2 = Jk, a также коэффициент учета вращающихся масс, получим уравнение движения автомобиля в общем виде:
Рт – Рк – Рп – Рв – Ри=0,
ИЛИРт – Рд – Рв – Ри=0. (2)
Уравнение движения автомобиля выражает связь между движущими силами и силами сопротивления движению. Оно позволяет определить режим движения автомобиля в любой момент.
Так, например, при установившемся (равномерном) движении
Рт – Рд – Рв =0,
Из уравнения (1) следует, что безостановочное движение автомобиля возможно только при условии
Рт ≥ Рд + Рв .
26. Расчет тормозного пути автомобиля.

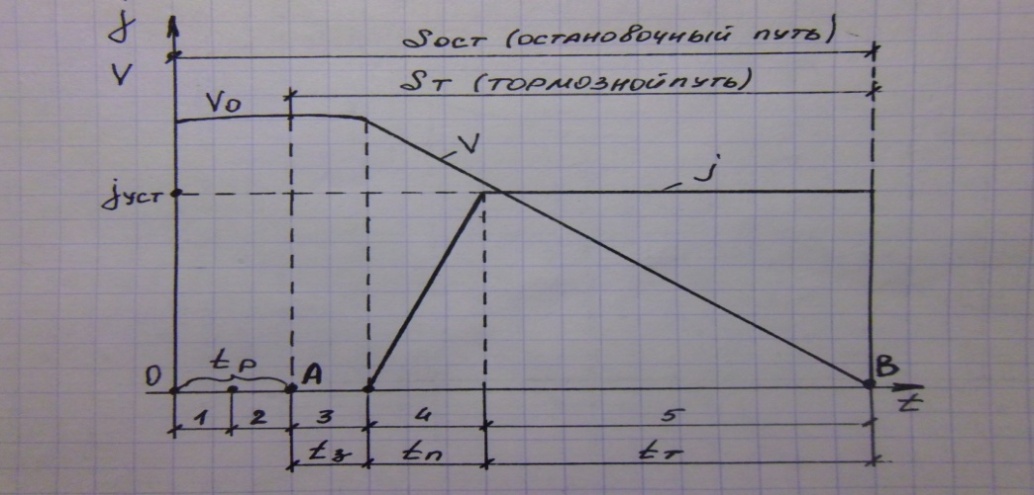

Диаграмма торможения
1-Время психологической реакции водителя
2-Время физической реакции водителя
3-Время задержки срабатывания тормозной системы до касания тормозных колодок поверхности диска или барабана
4-Время нарастания замедления а/м
5-Веремя торможения
Расчет тормозного пути выполняется от А до В.
Порядок расчета:
Тормозной путь
Задержка срабатывания
Нарастание
Установившееся движение:
=
Исключая слагаемые малой величины, получаем такой вид формулы расчета тормозного пути а/м
