3 Вибір і обгрунтування структури системи відео спостереження
3.1 Структура відеоспестереження
Структура системи відеоспостереження зображено на рисунку 3.1. Ця система має переваги багатьом іншим, завдяки її компактності можливо використовувати у будь-яких приміщеннях так і встановлювати на усі можливі точки спостереження, невелика собівартість, не складна у виготовленні, надійна.

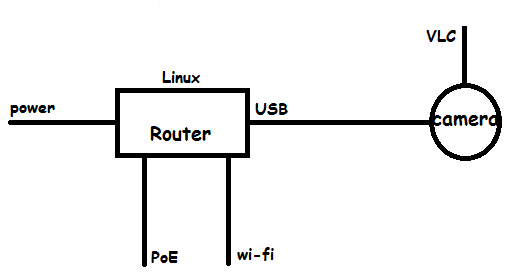

Рисунок 3.1 Схема системи відеоспостереження
Є декілька недоліків, основним є спосіб живлення, якщо у вас не має мережі 220 В, на гальванічних елементах така система протримається не довго, також якщо ви використовуєте підключення Wi-Fi можливі перебої зі зв’язком .
3.2 Вибір і обгрунтування апаратного та програмного забезпечення video stream server
Основним апаратом буде бездротовий маршрутизатор DIR-320 який зображено на рисунку 3.1. Маршрутизатор може виконувати функції базової станції для підключення до бездротової мережі пристроїв, що працюють за стандартами 802.11b , 802.11g і 802.11n ( зі швидкістю до 150 Мбіт /с). У маршрутизаторі реалізовано безліч функцій для бездротового інтерфейсу . Пристрій підтримує декілька стандартів безпеки (WEP , WPA/WPA2 ) , фільтрацію пристроїв, що підключаються по MAC-адресу , а також дозволяє використовувати технології WPS і WMM .

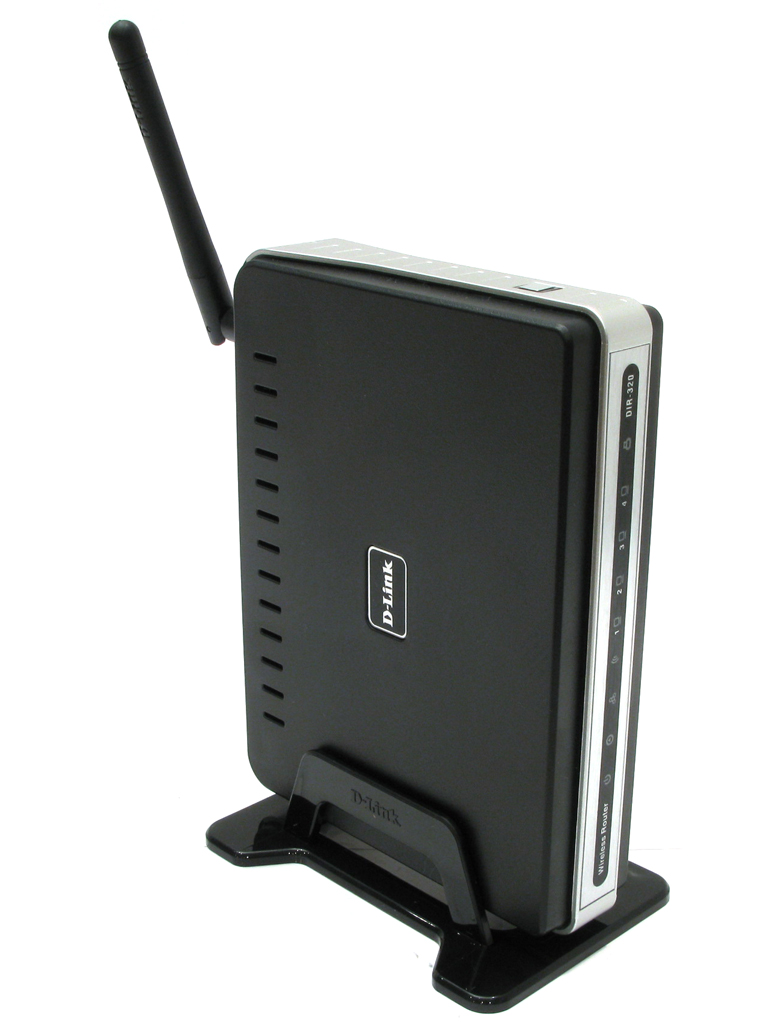

Рисунок 3.1 Маршрутизатор DIR- 320
Маршрутизатор може виконувати функції базової станції для підключення до бездротової мережі пристроїв, що працюють за стандартами 802.11b , 802.11g і 802.11n ( зі швидкістю до 150 Мбіт /с). У маршрутизаторі реалізовано безліч функцій для бездротового інтерфейсу . Пристрій підтримує декілька стандартів безпеки (WEP , WPA/WPA2 ) , фільтрацію пристроїв, що підключаються по MAC-адресу , а також дозволяє використовувати технології WPS і WMM .
Маршрутизатор оснащений USB - портом для USB- модему , за допомогою якого Ви зможете оперативно підключатися до мережі Інтернет через мережу WiMAX , 3G GSM або CDMA.
Вбудований 4 -портовий комутатор маршрутизатора дозволяє підключати комп'ютери, оснащені Ethernet- адаптерами , ігрові консолі та інші пристрої до Вашої мережі . Налагодження та управління Для управління і настройки бездротового маршрутизатора DIR- 320 використовується простий і зручний вбудований web -інтерфейс ( доступний на декількох мовах ).
Для використання потрібних властивостей треба встановити допоміжне програмне забезпечення ОpenWrt.
ОpenWrt - прошивка , заснована на Linux , для домашніх маршрутизаторів (роутерів ) . Спочатку підтримка обмежувалася серією Linksys WRT54G ( Linksys WRT54G series (англ. ) рос. ), Але зараз розширилася і включає в себе чіпсети інших виробників , в тому числі і x86. Найбільш популярними є серія Linksys WRT54G і Asus WL500G . OpenWrt в основному використовує інтерфейс командного рядка , але однією з опцій є веб -інтерфейс. Технічна підтримка здійснюється за допомогою форуму і IRC каналу.Розробка OpenWrt стала можливою завдяки використанню виробником програмного забезпечення ліцензії GNU General Public License ( GNU GPL ) , яка вимагає від розробників публікувати всі похідні продукти під тією ж ліцензією .Одна з трьох найпопулярніших альтернативних прошивок для WiFi роутерів.
Головною відмінною особливістю OpenWrt є повна підтримка файлової системи JFFS2 , яка дозволяє використовувати для управління пакетами менеджер пакетів ipkg ( в нових версіях opkg ) . Все це робить OpenWrt легко настроюється і адаптується системою для кожного конкретного випадку.Стандартна прошивка надає базовий набір функцій ( в постійно розробляється версії - « trunk » відсутня навіть веб інтерфейс). Для розширення функціоналу використовуються додаткові пакети. Відзначається незручність веб- інтерфейсу (особливо для недосвідчених користувачів) .
