Вступ
Реконструкція промислової будівлі здійснюється на основі виконаних курсових проектів . Під час реконструкції заплановано влаштувати 2 поверх на місті мостового крану що демонтований . В проекті використовуються елементи що були розраховані в попередніх курсових проектів з металевих конструкцій .
На даній схемі зображено не досить вигідне розташування центральних колон , що з обумовлює розташування балок перекриття різними за довжиною , що є економічно не доцільним . Але враховуючи фактор реконструкції який з обумовлює використання вже готових елементів перекриття дана схема є найбільш вигідною для максимального застосування готових елементів.
Позначка верху основних колон + 13,2 м їх крок становить 12 м , допоміжні колони що слугують для забезпечення міцності перекриття крок становить 6 м.
Район будівництва м. Рівне , забудова виконується на місцевості типу А (І) . Несучі конструкції масового застосування коефіцієнт надійності за відповідальністю дорівнює 1 .
Несучі конструкції покрівлі : сталевий профільований настил Н 79 що розміщується по наскрізним прогонам , наскрізні ригелі з гнуто зварних елементів квадратного профілю . Утеплювач мінерально жорсткі плити (t = 60; g = 250 кг/м2 ). Стінове огородження - тришарові панелі типу «Сандвіч ».
Бетон фундаменту – клас В 12.5
Бетон що використовується при перекритті В 10 .
1 . Архітектурно-будівельне рішення
Консультант Віроцький В.Д
Виконав Джулай Б.Ю
1.1 Загальні дані
Проектується реконструкція одноповерхового металевого каркасу на двоповерхову виставкову галерею з крановим обладнанням у місті Рівне. Дана будівля відноситься до I кліматичної зони, II ступені довговічності, IIІа ступені вогнестійкості.
Основний об’єм будинку має прямокутну форму в плані, розмірами в осях 33,0 м х 120,0 м. Загальна висота будинку від відмітки підлоги першого поверху до нижнього поясу ферми 13,2 м. Місце під будівництво розташоване на пустирі. Ділянка вільна від споруд. Загалом рельєф ділянки носить спокійний характер (без різких перепадів), Висотне положення ділянки запроектоване з урахуванням вимог існуючої забудови вулиць, відведення дощових вод від проектуємих будівель складів. Відведення дощових і талих вод з ділянки передбачено по поверхні асфальтового покриття, а з дахів проектуємих будівель складів по водостічних жолобах і трубах на асфальтове покриття і далі по поверхні в проектуєму систему водостоків.
Проектом передбачається благоустрій території. Газони укріплюються засівом трави на шару рослинного грунту 25 см.
Об’ємно-планувальні та конструктивні рішення Об’ємно-планувальні елементи
Будівля планувально поділена на зони:
Комунікаційні приміщення забезпечують зв'язок між приміщеннями всередині будівлі (коридори, сходові вузли)
Обслуговуючі приміщення підвищують комфорт і санітарно – гігієнічні умови в будівлі, але не мають відношення до основних функцій ( санітарні вузли)
Основні приміщення відповідають основним функціям будівлі (в даному випадку це будівля запроектована під галерею)
Допоміжні приміщення забезпечують функціонування основних приміщень (холи, підсобні приміщення)
Конструктивні рішення
Несучі конструкції – металеві колони прокатні і зварні балки та ферми.
Фундамент – монолітний стовпчастий. Клас бетону В 10
Колони – металеві, тавровим перерізом.
Стіни зовнішні - наборний сандвіч ТПК-3000

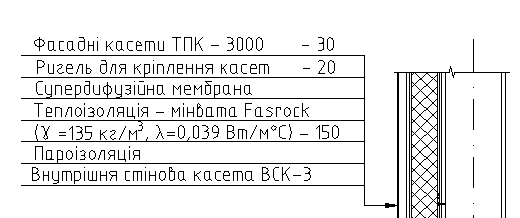

Рис. 2.1. Зовнішня стіна
Стіни внутрішні – з червоної цегли М75 на цементно- вапняному розчині М25 товщиною 250мм.
Перегородки – гіпсокартонові та пластикові.
Перекриття – металопрофіль.
Покриття – плоске,ухил - 2-3%, зі скляними вікнами по центру прольоту.
Рис. 2.2. Покриття
Підлоги – вказана на схемі
Сходи – металеві. Cходові клітки розташовані: між осями “1”- “2” та “В”- “Д”; “18”- “19”та “А- “Б”.
Двері – вхідні – двостулкові,скляні; міжкімнатні – алюмінієві, глухі.

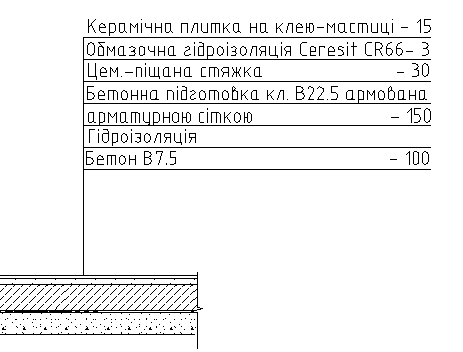

Рис. 2.3 Підлога
Вікна – металопластикові з двокамерним склопакетом.
1.3 Теплотехнічний розрахунок зовнішніх огороджувальних конструкцій
1. Місто будівництва – Рівне, 1 кліматична зона
2. Для зовнішніх огороджувальних конструкцій опалюваних будинків обов’язкове виконання умов:
R∑пр≥ Rqmin ,
де R∑пр - приведений опір теплопередачі непрозорої огороджувальної конструкції, м2 ·Κ⁄Вт;
Rqmin – мінімально допустиме значення опору теплопередачі непрозорої огороджувальної конструкції, м2 ·Κ⁄Вт.
3. Мінімально допустиме значення опору теплопередачі огороджувальної конструкції житлових та громадських будинків Rqmin , м2 ·Κ⁄Вт приймається згідно ДБН :
Rqmin = 3,3 м2 ·Κ⁄Вт
4.Розрахункове визначення приведеного опору теплопередачі огороджувальних конструкцій визначається за формулою:
R∑пр = 1/αв + ∑ Rі + 1/αз = 1/αв +∑δі /λір + 1/αз,
де αв , αз – коефіцієнти тепловіддачі внутрішньої і зовнішньої поверхонь огороджувальної конструкції, Вт/(м2 ·Κ); додаток Е, с.21
Додаток Е
-
Тип конструкції
Коефіцієнт тепловіддачі, Вт/(м2 ·Κ)
αв
αз
Зовнішні стіни, покриття
8,7
23
Rі – термічний опір і-го шару конструкції, м2 ·Κ⁄Вт;
λір – теплопровідність матеріалу і-го шару конструкції в розрахункових умовах експлуатації Вт/(м2 ·Κ); додаток Л, с.30.
Таблиця Г.1 (дод.Е)
-
Вологісний режим
Внутрішнього повітря φв ,% , за температури tв
tв ≤ 12 °C
12< tв ≤ 24 °C
tв > 24 °C
нормальний
60 ≤ φв ≤75
50 ≤ φв ≤ 60
40 ≤ φв ≤ 50
Вологісні умови експлуатації матеріалу в огороджувальних конструкціях :
Вологісний режим приміщень за додатком Г(табл..Г1) |
Умови експлуатації |
нормальний |
Б |
Додаток К
Огороджувальна конструкція складається з таких шарів: (рис. 3.1 )
Рис. 3.1
6. Визначення Rі м2 ·Κ⁄Вт:
Rі = δ1 /λ1р + δ2 /λ2р + δ3 /λ3р + δ4 /λ4р = 0,03/58+0,03/0,04+0,1/0,039+0,03/58=
= 3,32 м2 ·Κ⁄Вт
7. Приведений опору теплопередачі огороджувальних конструкцій дорівнює: R∑пр = 1/αв + ∑ Rі + 1/αз =1/23+3,32+1/8,7 = 3,48 м2 ·Κ⁄Вт
8. Умова R∑пр = 3,48 м2 ·Κ⁄Вт ≥ Rqmin = 3.3 м2 ·Κ⁄Вт виконується. Товщину огороджувальної конструкції приймаємо 250 мм, товщина утеплювача дорівнює 100 мм.
