1.2 Конструктивное решение

Табл. 3

№ п/п	Конструктивный элемент	Материал	Характеристика
1	Фундамент	Ж. Б.	Ленточный Глубина заложения фундамента – м. Отметка подошвы фундамента – м.
2	Цоколь	Кирпич	Кирпичная кладка сплошная многорядная, с последующей штукатуркой.
3	Стены	Кирпич	Кирпичная кладка облегчённая, трёхслойная, многорядная, толщина – мм, согласно теплотехнического расчёта, с расшивкой швов.
4	Перегородки	Кирпич	Кирпичная кладка цепная в пустошовку, толщиной , мм.
5	Перекрытия	Ж. Б.	Плиты многопустотные толщиной мм марок ПП . Плиты укладываются на растворе с последующей анкеровкой между собой и наружными стенами, швы замоноличиваются раствором.
6	Перемычки	Ж. Б.	Сборные брусковые, перекрывают оконные и дверные проёмы. Сверху закладывают концами в стену не менее, чем на мм.
7	Лестницы		.
8	Окна	Дерево, ПВХ	Со спаренным переплётом ОС Окна имеют тройное остекление.
9	Двери	Дерево, металл,	Наружная металлическая ДН 23-10. Внутренние ДГ .
10	Крыша	Дерево	Скатная, углы ската – о. Состоит из наслойных стропил сечением * мм, мауэрлата сечением * мм, кобылок сечением * мм, стойки сечением * , подкосы * , .
11	Кровля	Металло- черепица	Крепится по обрешётке снизу-вверх с перехлёстом на полволны и мм по ряду.
12	Водоотвод		Наружный неорганизованный по периметру свеса кровли.
13	Крыльцо	Кирпич	Крыльцо размером м, высотой м, количество ступеней –

2.3. Теплотехнический расчёт стенового ограждения

1. Принимаем конструкцию стены.

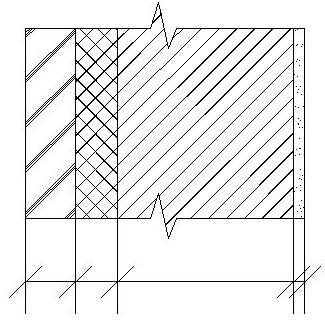

Рис. 3

1 слой – кирпич керамический пустотный δ₁= мм;

2 слой – пенопласт δ ₂ - ?;

3 слой – пеноблок δ ₃= мм;

4 слой – штукатурка известково- песчаная δ ₄= мм.

По СНиП приложения №2 и №3 определяем расчётные коэффициенты теплопроводности λ и теплоусвоения S.

1. п. = кг/м³, λ = Вт/м*^оС, S= Вт/м*^оС;

2. п. = кг/м³, λ = Вт/м*^оС, S= Вт/м*^оС;

3. п. = кг/м³, λ = Вт/м*^оС, S= Вт/м*^оС;

4. п. = кг/м³, λ = Вт/м*^оС, S= Вт/м*^оС.

3. Определяем ^оСсут отопительного периода по формуле:

D_α=(t_int-t_ht)*z_ht

t_int – расчётная средняя температура внутреннего воздуха здания, принимаемая для расчёта ограждающих конструкций от до ^оС;

t_ht – средняя температура наружного воздуха, берётся по СНиП 23-01-99 для каждого города;

z_ht – продолжительность отопительного периода, принимается по

СНиП 23-01-99.

Расчёт ведём для г.

t_int= ^оС;

t_ht= ^оС;

z_ht= сут.

D_α=( -( ))* = ^оСсут.

4. Определяем требуемое приведённое сопротивление теплопередаче по формуле:

R_reg=a* D_α+b

a, b – коэффициенты, принимаемые по таблице 4 СНиП 23-02-2003 в зависимости от значений D_α и группы зданий.

R_reg= = м²*^оС/Вт.

5. Определяем сопротивление теплопередаче ограждающих конструкций по формуле:

R₀=1/α_н+ΣR+1/α_в

R – термическое сопротивление каждого слоя, R= δ/λ;

α_в – коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, таблица 4 СНиП, α_в=8,7 Вт/м*^оС;

α_н – коэффициент теплоотдачи наружной поверхности, таблица 6 СНиП, α_н=23 Вт/м*^оС.

R₀=

6. Для того, чтобы стена удовлетворяла теплотехническим и энергосберегающим требованиям, необходимо, чтобы R₀=> R_reg. Зная это, определяем толщину неизвестного слоя:

= + δ ₂/

δ ₂=

Принимаем толщину утеплителя из пенопласта мм.

Вывод: полученное значение утеплителя подставляем в формулу и находим R₀:

R₀=

R₀> R_reg >

Так как R₀= м²*^оС/Вт> R_reg, то принятая конструкция стены будет удовлетворять теплотехническим и энергосберегающим требованиям.

Толщина стены будет составлять мм.
