23. Приготовление и транспортировка бетонной смеси.
Укладка бетонной смеси .Выдерживание и уход за бетоном.
Перед бетонированием скальные основания, горизонтальные и наклонные бетонные поверхности рабочих швов должны быть очищены от мусора, грязи, масел, снега и льда, цементной пленки и др. Непосредственно перед укладкой бетонной смеси очищенные поверхности должны быть промыты водой и просушены струей воздуха.
Все конструкции и их элементы, закрываемые в процессе последующего производства работ (подготовленные основания конструкций, арматура, закладные изделия и др.), а также правильность установки и закрепления опалубки и поддерживающих ее элементов должны быть приняты в соответствии со СНиП 3.01.01-85.
Бетонные смеси следует укладывать в бетонируемые конструкции горизонтальными слоями одинаковой толщины без разрывов, с последовательным направлением укладки в одну сторону во всех слоях.
При уплотнении бетонной смеси не допускается опирание вибраторов на арматуру и закладные изделия, тяжи и другие элементы крепления опалубки. Глубина погружения глубинного вибратора в бетонную смесь должна обеспечивать углубление его в ранее уложенный слой на 5 - 10 см. Шаг перестановки глубинных вибраторов не должен превышать полуторного радиуса их действия, поверхностных вибраторов - должен обеспечивать перекрытие на 100 мм площадкой вибратора границы уже провибрированного участка.
Укладка следующего слоя бетонной смеси допускается до начала схватывания бетона предыдущего слоя. Продолжительность перерыва между укладкой смежных слоев бетонной смеси без образования рабочего шва устанавливается строительной лабораторией. Верхний уровень уложенной бетонной смеси должен быть на 50 - 70 мм ниже верха щитов опалубки.
Поверхность рабочих швов, устраиваемых при укладке бетонной смеси с перерывами, должна быть перпендикулярна оси бетонируемых колонн и балок, поверхности плит и стен. Возобновление бетонирования допускается производить по достижении бетоном прочности не менее 1,5 МПа. Рабочие швы по согласованию с проектной организацией допускается устраивать при бетонировании:
колонн - на отметке верха фундамента, низа прогонов, балок и подкрановых консолей, верха подкрановых балок, низа капителей колонн;
балок больших размеров, монолитно соединенных с плитами - на 20 - 30 мм ниже отметки нижней поверхности плиты, а при наличии в плите вутов - на отметке низа вута плиты;
плоских плит - в любом месте параллельно меньшей стороне плиты;
ребристых перекрытий - в направлении, параллельном второстепенным балкам;
отдельных балок - в пределах средней трети пролета балок, в направлении, параллельном главным балкам (прогонам) в пределах двух средних четвертей пролета прогонов и плит;
массивов, арок, сводов, резервуаров, бункеров, гидротехнических сооружений, мостов и других сложных инженерных сооружений и конструкций - в местах, указанных в проектах.

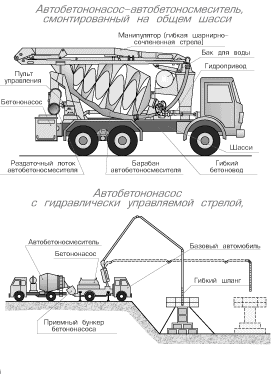

Рис. 7 Машины для укладка бетонной смеси.

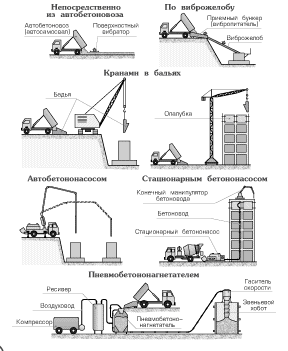

Рис.8 Схемы укладки бетонной смеси в различные конструкции.
Уплотнение бетонной смеси.
Рис.9 Типы вибраторов.
Устройство рабочих швов.

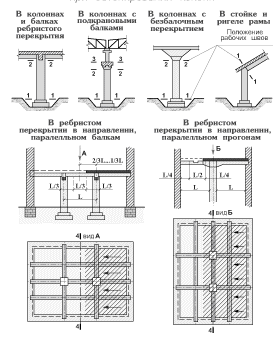

Рис. 10 Расположение рабочих швов при бетонировании колонн.
24. Бетонирование конструкций. Укладка и уплотнение бетонной смеси. Выполнение рабочих швов. Уход за бетоном.. Распалубливание.
Бетонирование — наиболее ответственный этап возведения бетонной или железобетонной конструкции. Укладываемая бетонная смесь должна принять форму, предусмотренную проектом конструкции и определяемую плоскостями и контурами опалубки.
При бетонировании смесь заполняет все промежутки между стержнями арматуры, образует защитный слой требуемой толщины и подвергается уплотнению соответствующей заданной плотности и марке бетона.
Затвердевший бетон трудно поддается исправлению, поэтому надо строго соблюдать обусловленную технологию бетонирования.
Бетонирование состоит из подготовительных и проверочных операций, процесса укладки, содержащего операции по приему, распределению и уплотнению бетонной смеси, а также вспомогательных операций, осуществляемых по ходу бетонирования.
Прежде чем дать разрешение на начало работ по бетонированию, надо проверить и оформить актами скрытые работы, т.е. качество и соответствие проекту тех элементов конструкции, которые в процессе бетонирования будут закрыты — останутся в теле бетона.
Проверяется подготовка к бетонированию естественного основания, выполнение гидроизоляционных работ, правильность установки арматуры и закладных дета-
лей, анкеров, каналообразователей и др.
Акты на скрытые работы должны быть подписаны ответственными лицами и служить отчетными документами при сдаче готового сооружения.
Затем геодезическими инструментами выверяют точность установки опалубки, наличие строительных подъемов в днищах коробов балок и арок, правильность установки клиньев или домкратов для раскружаливания и т. д.
При проверке лесов и подмостей составляют акт, фиксирующий соблюдение требований техники безопасности.
Прием, распределение и уплотнение бетонной смеси надо вести в непрерывной последовательности. За этим ответственным процессом нужен постоянный надзор технического персонала стройки. В журнале бетонных работ каждую смену записывают дату выполнения работ, их объемы, свойства бетонной смеси, дату изготовления бетонных контрольных образцов, их количество, температуру наружного воздуха и бетонной смеси, тип опалубки и дату распалубливания конструкций.
Во время укладки и распределения бетонной смеси следят за состоянием лесов и опалубки. При обнаружении смещений или деформаций опалубки бетонирование прекращают и принимают меры к исправлению дефектов.
Схемы укладки бетонной смеси в различные конструкции.
Уплотнение бетонной смеси.
Укладка бетонной смеси .Выдерживание и уход за бетоном.
Перед бетонированием скальные основания, горизонтальные и наклонные бетонные поверхности рабочих швов должны быть очищены от мусора, грязи, масел, снега и льда, цементной пленки и др. Непосредственно перед укладкой бетонной смеси очищенные поверхности должны быть промыты водой и просушены струей воздуха.
Все конструкции и их элементы, закрываемые в процессе последующего производства работ (подготовленные основания конструкций, арматура, закладные изделия и др.), а также правильность установки и закрепления опалубки и поддерживающих ее элементов должны быть приняты в соответствии со СНиП 3.01.01-85.
Бетонные смеси следует укладывать в бетонируемые конструкции горизонтальными слоями одинаковой толщины без разрывов, с последовательным направлением укладки в одну сторону во всех слоях.
При уплотнении бетонной смеси не допускается опирание вибраторов на арматуру и закладные изделия, тяжи и другие элементы крепления опалубки. Глубина погружения глубинного вибратора в бетонную смесь должна обеспечивать углубление его в ранее уложенный слой на 5 - 10 см. Шаг перестановки глубинных вибраторов не должен превышать полуторного радиуса их действия, поверхностных вибраторов - должен обеспечивать перекрытие на 100 мм площадкой вибратора границы уже провибрированного участка.
Укладка следующего слоя бетонной смеси допускается до начала схватывания бетона предыдущего слоя. Продолжительность перерыва между укладкой смежных слоев бетонной смеси без образования рабочего шва устанавливается строительной лабораторией. Верхний уровень уложенной бетонной смеси должен быть на 50 - 70 мм ниже верха щитов опалубки.
Поверхность рабочих швов, устраиваемых при укладке бетонной смеси с перерывами, должна быть перпендикулярна оси бетонируемых колонн и балок, поверхности плит и стен. Возобновление бетонирования допускается производить по достижении бетоном прочности не менее 1,5 МПа. Рабочие швы по согласованию с проектной организацией допускается устраивать при бетонировании:
колонн - на отметке верха фундамента, низа прогонов, балок и подкрановых консолей, верха подкрановых балок, низа капителей колонн;
балок больших размеров, монолитно соединенных с плитами - на 20 - 30 мм ниже отметки нижней поверхности плиты, а при наличии в плите вутов - на отметке низа вута плиты;
плоских плит - в любом месте параллельно меньшей стороне плиты;
ребристых перекрытий - в направлении, параллельном второстепенным балкам;
отдельных балок - в пределах средней трети пролета балок, в направлении, параллельном главным балкам (прогонам) в пределах двух средних четвертей пролета прогонов и плит;
массивов, арок, сводов, резервуаров, бункеров, гидротехнических сооружений, мостов и других сложных инженерных сооружений и конструкций - в местах, указанных в проектах.
Устройство рабочих швов
В начальный период твердения бетон необходимо защищать от попадания атмосферных осадков или потерь влаги, в последующем поддерживать температурно-влажностный режим с созданием условий, обеспечивающих нарастание его прочности.
Мероприятия по уходу за бетоном, порядок и сроки их проведения, контроль за их выполнением и сроки распалубки конструкций должны устанавливаться ППР.
Движение людей по забетонированным конструкциям и установка опалубки вышележащих конструкций допускаются после достижения бетоном прочности не менее 1,5 МПа.
Распалубливание конструкций
Процесс распалубливания конструкций должен обеспечивать сохранность опалубки.
Поддерживающие стойки следует удалять лишь после снятия боковой опалубки и осмотра распалубленных конструкций.
Загружать распалубленную конструкцию полной расчетной нагрузкой разрешается после достижения бетоном проектной прочности.
Конструкции, бетонируемые в зимнее время, следует распалубливать после подтверждения требуемой прочности испытанием контрольных образцов; после снятия теплозащиты, не ранее чем бетон остынет до температуры+ 5 °С.
25. Бетонирование стен и перегородок. Торкретирование.
Бетонирование стен и перегородок
Стены и перегородки в разборно-переставной опалубке бетонируют без перерыва участками высотой не более 3 м.
При подаче бетонной смеси с высоты более 2 м применяют звеньевые хоботы. Тонкие стены и перегородки толщиной менее 15 см, где применять хоботы невозможно, бетонируют ярусами высотой до 2 м, при этом с одной стороны опалубку возводят сразу на всю высоту. К этой опалубке крепят арматуру. Вторую сторону опалубки возводят на высоту одного яруса по окончании бетонирования предыдущего яруса. Уплотняют бетонную смесь внутренними или наружными вибраторами. Возобновляют бетонирование на следующем по высоте участке стены или перегородки лишь после устройства рабочего шва.
При необходимости бетонирования без рабочих швов участков стен и перегородок высотой более 3 м требуется устраивать перерывы в работе для осадки бетонной смеси. Продолжительность перерывов должна быть не менее 40 мин и не более 2 ч.
При бетонировании стен сверху нижнюю часть опалубки вначале заполняют на высоту 10—20 см цементным раствором состава 1:2 — 1:3 во избежание образования в этой части стены пористого бетона со скоплением крупного заполнителя.
При бетонировании стен резервуаров для хранения жидкостей необходимо непрерывно укладывать бетонную смесь на всю высоту слоями высотой не более 0,8 длины рабочей части вибратора. В исключительных (аварийных) случаях разрешается устраивать рабочий шов с последующей тщательной обработкой его поверхности. Стыки стен и днища резервуаров выполняют в местах, предусмотренных проектом.
В больших резервуарах окружность делят на секции вертикальными швами и бетонируют секционно, но лучше, если и такие резервуары бетонировать по всей окружности непрерывно.
Для придания поверхностям днищ и стен резервуаров большей водонепроницаемости применяют железнение.
Стены в скользящей (подвижной) опалубке начинают бетонировать, наполняя форму бетонной смесью на половину ее высоты в два или три слоя с уплотнением вибраторами На укладку двух (трех) слоев бетонной смеси по всему периметру следует затрачивать не более 3,5 ч. Затем опалубку отрывают и поднимают (непрерывно) со скоростью 30—60 см/ч до момента заполнения опалубки бетонной смесью на всю высоту.
В дальнейшем бетонную смесь укладывают в форму непрерывно слоями по 20—25 см, не доходя до ее верха на 5 см. Обычно слои укладываемой бетонной смеси принимают по высоте равными расстоянию между горизонтальными рядами арматуры, но не более 25 см. Следующий по высоте слой начинают укладывать только после окончания укладки предыдущего на заданную высоту по всему периметру опалубки.
Для приготовления бетонной смеси применяют цемент с началом схватывания не ранее 3 ч и концом схватывания не позднее 6 ч. Водоцементное отношение должно быть не более 0,5 для районов с суровым климатом и 0,55 — для остальных районов.
Размер зерен крупного заполнителя должен быть не более 1/6 наименьшего размера поперечного сечения бетонируемой конструкции, а для густоармированных конструкций — не более 20 мм.
Бетонную смесь в подвижные формы подают бадьями или вибропитателями. При заполнении углов форм применяют лопаты и ковши.
Бетонную смесь уплотняют вибратором с гибким валом или штыкуют вручную шуровками (металлическими стержнями). Во избежание повреждения нижележащих слоев бетона нельзя упирать вибронаконечник в опалубку или арматуру.
Темп укладки бетонной смеси определяется наиболее выгодной рабочей скоростью подъема форм, исключающей возможность сцепления уложенного бетона с опалубкой и повреждения бетона по выходе из форм. При такой скорости бетон, освобождающийся от опалубки, на ощупь твердый, но следы от щитов опалубки на нем легко заглаживаются. Прочность его на сжатие равна примерно 8—10 кг/см2. Интервалы между подъемами опалубки не должны превышать 8 мин при уплотнении вибраторами и 10 мин при ручном уплотнении.
При скользящей опалубке не следует допускать перерывов в бетонировании продолжительностью более 2—3 ч. При более длительных перерывах необходимо продолжать медленный подъем форм до момента появления между бетоном и стенками опалубки различимого на глаз зазора. Перед возобновлением бетонирования поверхность затвердевшего бетона в шве должна быть обработана по правилам, изложенным в разделе Подготовительные работы.
Поверхность стен, бетонируемых в скользящей опалубке, затирают сразу по выходе бетона из форм, используя специальные подмости, подвешенные к формам. Бетон затирают стальными терками без добавления раствора, лишь слегка смачивая его водой при помощи кисти. Одновременно заделывают раковины и исправляют дефекты бетонирования. При ветреной погоде и высокой температуре воздуха (30°С и выше) щиты опалубки окрашивают в белый цвет, а бетон ниже щитков закрывают фартуками, которые непрерывно увлажняют.
Торкретирование
При торкретировании бетон (торкрет бетон) наносится на поверхность при помощи специальных установок. Бетонная смесь подается через сопло под большим давлением. Бетон набрызгивается на поверхность. Технология - набрызгбетон.
Торкретирование осуществляется при помощи торкретной установки, состоящей из цемент-пушки (или бетоншприцмашины) и компрессора.
Торкрет-установка предназначена для напыления бетона сухим и мокрым методом при бетонировании подземных и водных сооружений и на инженерных постройках.
Также используется для проведения ремонтных и санационных работ при обычном и железнодорожном строительстве. В энергетике и металлургии установка используется для напыления жаростойких материалов при изготовлении футеровок сталеплавильных печей, котлов, коксовых батарей и т. п. как в холодных, так и в теплых условиях.
Установка может использоваться при температурах от +5С до +40С.
Процесс представляет собой послойное нанесение раствора на обрабатываемую поверхность, осуществляемое под высоким давлением сжатого воздуха, благодаря чему осуществляется прочное соединение материала с поверхностью. Для выполнения торкретирования применяют специальные установки, состоящие из цемент-пушки и компрессора.
Применяемый бетонный раствор состоит из цемента, заполнителя, специальных добавок (ускорителей схватывания, пластификаторов). В зависимости от величины заполнителя различают два вида материала.
Первый - торкрет бетон, получаемый с применением заполнителя с величиной частиц до 10 мм. Этот материал используют для создания слоя покрытия толщиной 3-4 см.
Второй материал называется набрызгбетон, для его изготовления применяют заполнитель - щебень с размером частиц до 25 мм. При помощи этого материала можно создавать покрытия толщиной до 15 см.
Основное различие в применении этих материалов следующее: торкрет бетон используют обычно для ремонта, усиления или отделки различных сооружений. Набрызгбетон в дополнение ко всему этому может применяться также для создания несущих конструкций.
