10.1. Длина участков газопровода низкого давления:
l0-1 = 100м
l1-2=124м
l1-9=124 м
l2-3=200м
l2-8=260м
l2-19=270 м
l3-4=124м
l3-6=530 м
l4-5=534м
l4-14=280м
l6-5=164м
l7-6=200м
l7-12=230м
l8-7= 250м
l8-13= 240м
l9-10=230м
l9-13=250м
l9-18=270м
l10-11=470м
l10-20=320 м
l10-21=160 м
l12-11=210м
l13-12=240м
l14-15=290м
l16-15=280м
l17-16=270м
l20-17=370м
l18-17=330м
l18-19=260м
l19-14=300м
l19-16=310м
10.2. Определение численности населения по кольцам.
[чел]
–
численность
населения по кольцам [чел];
-
численность населения квартала[чел];
10.3. Определение удельного расхода газа приходящегося на одного человека.
где, q - удельный расход газа приходящегося на 1 чел.
Q - часовой расход газа для сети низкого давления; нм3/час;
N – численность населения района (города); чел;
10.4. Определение расхода газа по кольцам.
нм3/час;
где,
- часовой расход газа по определенному
кольцу ; нм3/час;
q – удельный расход газа приходящегося на 1 чел;
N(зона)n – численность населения по определенному кольцу; чел.
10.5. Определение длины питающего контура для каждого
кольца.
;[м]
Где,
-
длина питающего контура для п-ого кольца
lnп– длина участка газопровода низкого давления; м.

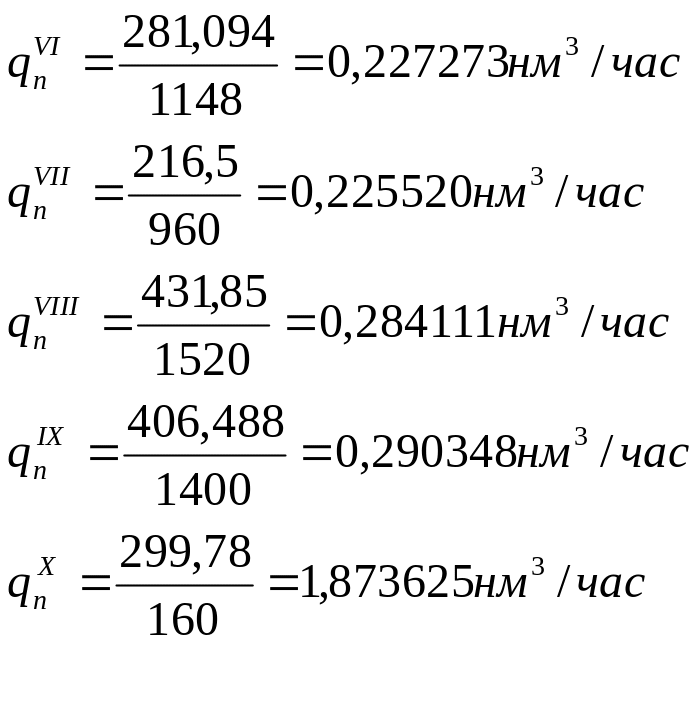

10.6. Определение удельно-путевого расхода газа для каждого кольца
;
где,
-
удельно-путевой расход газа п-ого
кольца.
Q
-
часовой расход газа по п-ому кольцу
-
длина питающего контура для п-ого
кольца; м.
ХII. Определение транзитных, путевых, эквивалентных и расчетных расходов газа

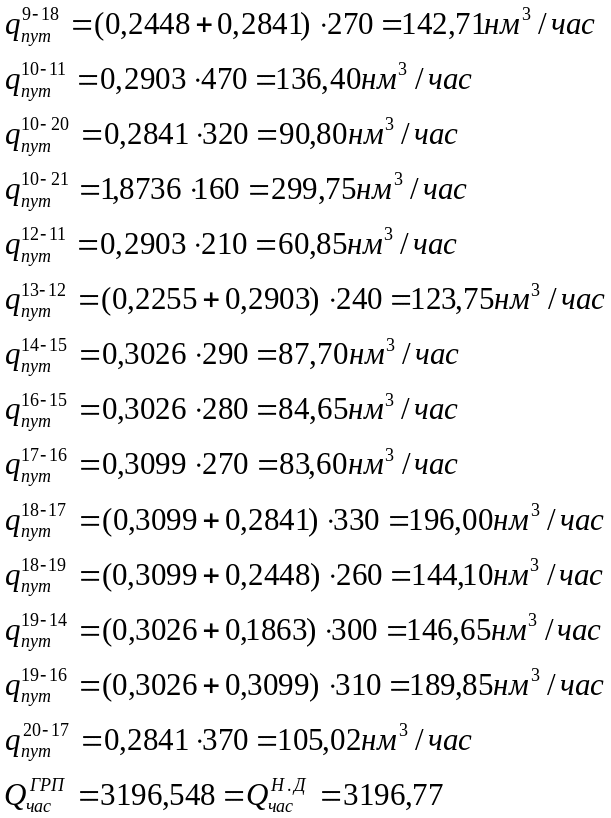

12.1. Определение путевых расходов газа участков газопровода низкого давления.
[нм3/час];
где,
- путевой расход газа [нм3/час];
-
удельный путевой расход газа [нм3/час];
-
длина участка [м];
12.2. Определение эквивалентных расходов газа на участках газопровода низкого давления.
[нм3/час];
Где,
- путевой расход газа [нм3/час];
0,55 - среднее значение для реальных газовых сетей
12.3. Определение транзитных расходов газа.
[нм3/час];
где,
- путевой расход газа [нм3/час];
12.4. Определение расчетных расходов газа на участках газопровода низкого давления.
[нм3/час];
где,
- путевой расход газа [нм3/чac]
-
транзитный расход газа [нм3/час]
Хiii. Таблица удельно-путевых, путевых, эквивалентных, транзитных и расчетных расходов газа.
Таблица №6
№ уч-ка |
Длина уч-ка l, м |
Удельно-путевой расход газа qуд (нм3/час) |
Расход газа нм3/час |
|||
Qпут
|
Qэкв |
Qтр |
Qрас |
|||
0-1 |
100 |
0.2448 |
24,48 |
13,46 |
3172,26 |
3185,72 |
1-2 |
124 |
0.4721 |
58,53 |
32,19 |
1264,72 |
1296,91 |
2-3 |
200 |
0.186399+0,254576 |
88,18 |
48,49 |
283,09 |
331,58 |
1-9 |
124 |
0,244855+0,224576 |
58,43 |
32,13 |
1790,58 |
1822,71 |
2-8 |
260 |
0,254576+0,224576 |
125,1 |
68,8 |
440,6 |
509,4 |
2-19 |
270 |
0.186399+0,244855 |
116,42 |
64,03 |
211,337 |
275,36 |
3-4 |
124 |
0,186399+0.022988 |
25,87 |
14,22 |
108,27 |
122,49 |
3-6 |
530 |
0,022988+0,254576 |
147,08 |
80.89 |
1,87 |
82,76 |
4-5 |
534 |
0,022988 |
12,24 |
6.73 |
0 |
6,73 |
4-14 |
280 |
0,186399 |
52,18 |
28,69 |
43,85 |
72,54 |
6-5 |
164 |
0,022988 |
3,75 |
2,06 |
0 |
2,06 |
7-6 |
200 |
0,254576 |
50,80 |
27,94 |
1,87 |
29,81 |
7-12 |
230 |
0,225520 |
51.84 |
28,51 |
30,425 |
58,93 |
8-7 |
250 |
0.0254576+0,225520 |
120,01 |
66 |
134,935 |
200.93 |
8-13 |
240 |
0,227273+0,225520 |
108,57 |
59,71 |
77,087 |
136,79 |
9-10 |
230 |
0,284111+0,290348 |
132.11 |
72,66 |
694,932 |
767,59 |
9-13 |
250 |
0,227273+0,290348 |
129,35 |
71,14 |
77,087 |
148,22 |
9-18 |
270 |
0,244855+0,284111 |
142,71 |
78,49 |
614,392 |
692,88 |
10-11 |
470 |
0,290348 |
136,40 |
75,02 |
0 |
75,02 |
10-20 |
320 |
0,284111 |
90,80 |
4,94 |
167,982 |
217,92 |
10-21 |
160 |
1,8773625 |
299,7 |
164,86 |
0 |
164,86 |
12-11 |
210 |
0,290348 |
60,85 |
33,46 |
0 |
33,46 |
13-12 |
240 |
0,225520+0,290348 |
123,75 |
68,11 |
30,425 |
98,53 |
14-15 |
290 |
0..302633 |
87,70 |
48,23 |
0 |
48,23 |
16-15 |
280 |
0,302633 |
84,65 |
46,55 |
0 |
46,55 |
17-16 |
270 |
0,309931 |
83,60 |
45,98 |
42,325 |
85,3 |
18-17 |
330 |
0,309931+0,284111 |
196,0 |
107,8 |
62,962 |
170,76 |
18-19 |
260 |
0,309931+0,244855 |
144,1 |
57,25 |
211,33 |
268,58 |
19-14 |
300 |
0,302633+0,186399 |
146,65 |
80,65 |
43,85 |
124.5 |
19-16 |
310 |
0,302633+0,30231 |
189,85 |
104,41 |
42,325 |
146,73 |
20-17 |
370 |
0,284111 |
105,02 |
57,76 |
62,962 |
120,72 |
