18.Устройство точного нивелира с компенсатором, поверка главного условия нивелира, юстировка (с числовым примером).

Такие нивелиры имеют две основные части: трубу и оптико-механичес­кий компенсатор наклона оси вращения. Компенсатор работает в небольшом диапазоне (±10...30'). Предварительная установка оси вращения в отвесное положение выполняется с помощью подъемных винтов по круглому уровню, цена деления которого должна быть меньше диапазона работы компенсатора. Принципиальная схема работы компенсатора показана на рис.

Компенсатор состоит из двух элементов: неподвижного , скрепленно­го с корпусом трубы, и подвижного, свободно подвешенного на ни Все эти нивелиры снабжены бесконечным наводящим винтом, а для наблюдения за положением пузырька круглого уровня в процессе работы имеют зеркало.

Нивелир 2Н-10КЛ имеет следующие важные особенности: кнопку- толкатель для проверки работоспособности компенсатора и фиксатор, позво­ляющий отключать компенсатор и тем самым предохранять его от поломки при транспортировке.

тях, лен­тах или подшипниках.

19.Тригонометрическое нивелирование: вывод формул, применяемые приборы, область применения.

Тригонометрическое нивелирование – метод определения превышения путем измерения наклонного расстояния и угла наклона.

Тригонометрическое нивелирование используют там, где геометриче­ское нивелирование затруднено: при передаче отметки через болота, озера, ре­ки, в горных районах - или где не требуется высокой точности определения превышения.

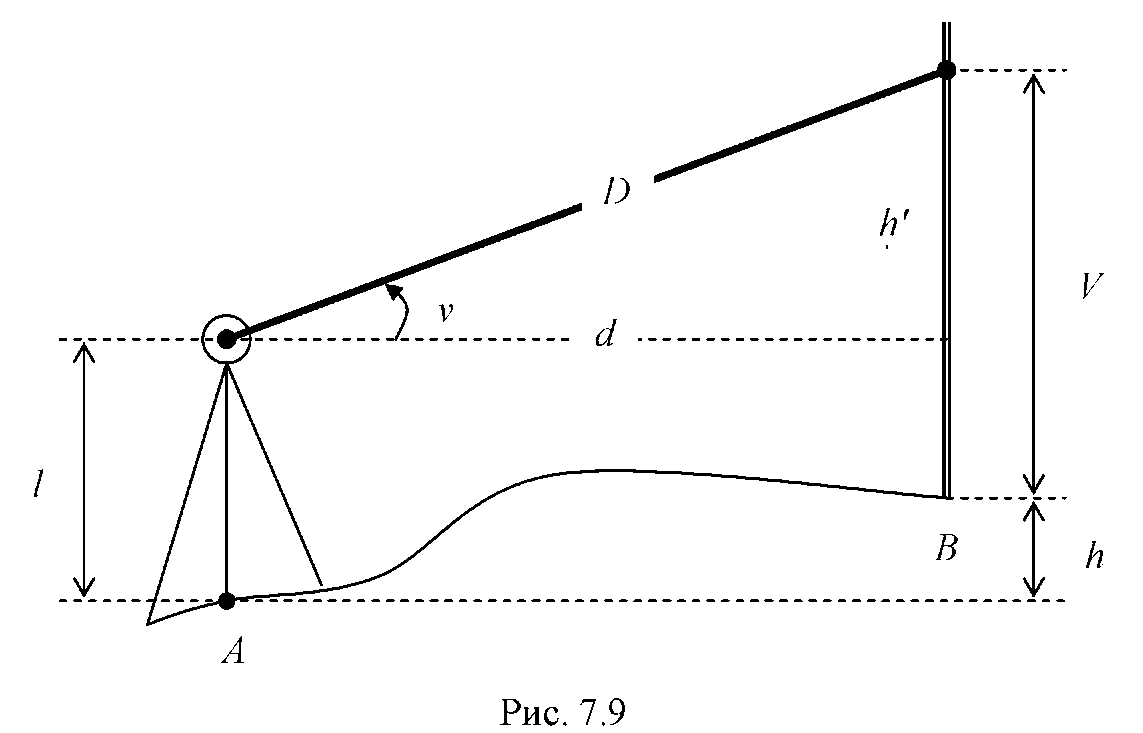

h+ V = h' + l,

откуда превышениеhмежду точками А и Вh= h'+ l— V ,

где h' - превышение, вычисленное по углу наклона v и расстоянию D, l — высота прибора.

Если центр сетки наведен на отсчет по рейке V = l, то h= h' . Если расстояние измеряется светодальномером или лентой, то h'=D-sinv, если расстояние измеряется нитяным дальномером по рейке, то D = D '-cosv и h'= D'-cosv-sinv=0,5D/-sin2v ,гдеD' - дальномерное расстояние.

Таким образом, тригонометрическое нивелирование состоит в измерении угла наклона v, расстояния D, высоты прибора l, высоты наведения центра сетки на рейку V(высоты визирования).

Современный прибор для выполнения тригонометрического нивелиро­вания - электронный тахеометр.

20.Плановые геодезические опорные сети: назначение классификация, закрепление, на местности, точность измерения углов в сетях сгущения.

Геодезическая опорная сеть (ГОС) - совокупность закрепленных на ме­стности пунктов, координаты которых известны.

Главным назначением ГОС является создание возможности выполне­ния любых геодезических работ в единой системе координат и высот и их на­дежного контроля.

ГОС создаются по основному метрологическому принципу перехода от общего к частному, т.е. по принципу перехода от фигур с длинными сторо­нами и высокой точностью измерений к фигурам с более короткими сторонами и измерениям меньшей точности. При этом достигается экономия средств и возможность работы многих исполнителей.

ГОС делят на плановые и высотные. Для выполнения специальных за­дач могут создаваться геодезические сети специального назначения, на­пример, создаваемая сейчас специальная реперная система для контроля плана и профиля железнодорожного пути.

По государственной классификации ГОС делят на:

1)государственную геодезическую сеть;

2)геодезические сети сгущения 1-го и 2-го разрядов;

3)съемочные сети.

Пункты плановых ГОС закрепляют на местности подземными (или стен­ными) центрами и наземными знаками. Центр долговременно сохраняет ко­ординаты пункта. Знак обозначает положение пункта на местности, может служить высоким штативом для установки геодезического прибора и визирной цели. Такие знаки называются сигнал или пирамида.

Конечный продукт построения ГОС - закрепленные на местности пунк­ты и каталог их координат и высот.
