Показатели, используемые при оценке точности геодезических измерений. Связь между квадратической и предельной погрешностями. Допуск.
Измерение – сравнение измеряемой величины с единицей меры.
Виды измерений: прямые, косвенные( нахождение искомой величины как функцию величины)
Измерения бывают многократные и равноточные. Равноточные – измерения с одинаковой надежностью.
Непосредственное сравнение измеряемой величины с единицей меры называется прямым измерением. Так измеряют линию рулеткой, угол теодолитом.
Погрешность
измерения
– отклонение результата измерения от
истинного значения измеряемой величины.
Дельта=L-X,
дельта – абсолютная погрешность, L
– измеренное значение, Х – истинное
значение.
Виды погрешностей: грубые, систематические, случайные.
Для оценки качества измерений используют 2 показателя:
1) ср кв погрешность
,
применяется если истинное значение
величины известно.
,
,
применятся, если истинное значение не
известно, а за истину принимается ср.
арифметическое
2) предельная
погрешность
,
где t-коэффициент
допуска, который принимается равным
2-2,5-3 в зависимости от вида работ, m(формулы
выше).
Зная допуск, по
формуле
можно
предвычислить СКО, подобрать нужные
приборы и методику измерений, которые
дадут возможность обеспечить заданную
точность. Значение СКО указывается в
обозначении марки (шифре) прибора.
Например, шифр Т30 означает теодолит,
с помощью которого можно измерить угол
со средней квадратической погрешностью,
не превышающей 30"
11. Уравнивание результатов геодезических измерений на примере теодолитного хода: цель уравнивания, по каким показателям и как производится контроль и оценка точности измерений.
Уравниванием называется специальная совместная математическая обработка измерений, при которой выполняют:
1) контроль и оценку их качества,
2) находят наиболее вероятные значения измеренных величин (углов, линий) и их функций (дирекционных углов линий, координат точек).
Чтобы получить возможность уравнивания, геодезические измерения организуют по специальным замкнутым схемам, в которых выполняются избыточные измерения. В таких схемах возникают геометрические условия, которые могут быть записаны в виде условных уравнений. Число условных уравнений равно числу избыточных измерений.

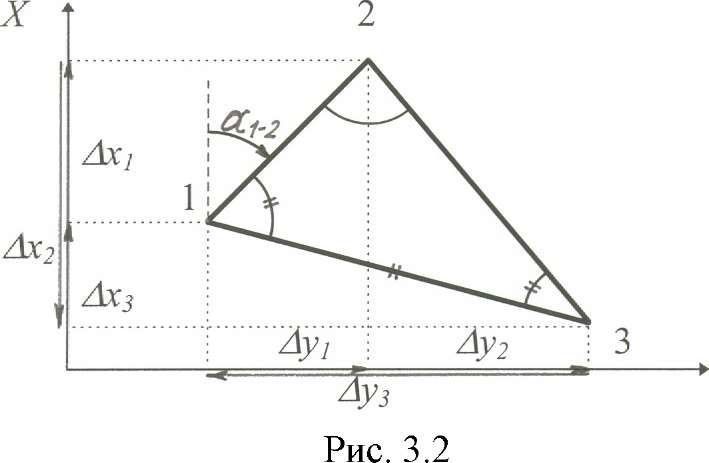

На рис. 3.2 показан замкнутый теодолитный ход, в котором измерены все углы (правые) и все стороны, заданы координатыxi,yiпервой точки и дирекционный угол а первой стороны. Требуется оценить качество измерений, найти наиболее вероятные значения измеренных углов и сторон, вычисленных дирекционных углов и координат вершин хода.
Очевидное решение:
по формулам прямой геодезической задачи найти
Х2 = xi+ di_2crnai_2; У2 =yi+d^sina^;
по формуле передачи дирекционного угла найти
а2-з =ai-2 ±180о - P2;
по формулам прямой геодезической задачи найти
Х3 = Х2 +d2-3COsa2-3; Уз = У2 + d2-3sina2-3
- не является уравниванием, т.к. не выполнена оценка точности измерений и найденные значения координат точек не являются наиболее вероятными. При таком решении использованы только необходимые углы и линии. Углы на точках 1 и 3 и линия 3-1 оказались лишними - избыточными. При уравнивании используют все измерения, в том числе и избыточные.
В схеме на рис. 3.2 при любом количестве вершин выполняется три избыточных измерения: углы на первой и последней точках и последняя сторона (отмечены на рис 3.2 штрихами), что приводит к появлению трех геометрических условий:
ЕРтеор -m°(n- 2) = 0 ,
ЕДхтеор0 ,
ЕДутеор = 0 .
Индексы в уравнениях означают теоретические (безошибочные) значения углов и приращений координат.
Если в эти уравнения подставить результаты измерений, то в их правых частях появятся отличия от нуля - невязкиf:
Е Ризмер - 180о(п - 2) =fp, ЕДхизмерfx5 ЕДуизмер =fy.
Контроль и оценку качества измерений выполняют сравнением полученных невязок с их допустимыми значениями:
f* доп. f.
Допустимые значения невязок определяют по формуле (3.9)
доп. f=Дпред =tm¥.
Например, допустимой угловой невязкой замкнутого теодолитного хода по формуле (3.10) будет
доп. fp= 1 '4П .
Если полученные невязки не превосходят допуск, то измерения считаются качественными и невязки устраняют, т.е. находят систему поправок 8, удовлетворяющих двум условиям:
Е8 = -fи Е82 =min.
Выполнение второго условия - нахождение поправок к измеренным величинам под условием минимума суммы их квадратов - называется обработкой измерений методом наименьших квадратов. Этот метод применяется для обработки результатов всех геодезических измерений и означает, что сумма квадратов поправок, найденных этим методом, всегда меньше аналогичной суммы, найденной любым другим методом.
Полученными из уравнивания поправками исправляют измеренные углы и линии. Вычисленные по уравненным углам и линиям дирекцион-ные углы и координаты точек будут иметь наиболее вероятные значения.
Результат уравнивания - каталог координат и высот точек.
