2.10 Оформление приложения

Материал, дополняющий текст работы, допускается помещать в приложениях. Приложениями могут быть: графический материал, таблицы большого формата, расчеты на ЭВМ, спецификация, технологическая документация и т.д.

Приложение следует оформлять как продолжение работы на ее последующих страницах, располагая приложение в порядке появления на них ссылок в тексте работы. Приложения должны иметь общую с остальной частью документа сквозную нумерацию страниц.

Каждое приложение должно начинаться с новой страницы с указанием на верху, посередине страницы, слова «ПРИЛОЖЕНИЕ» и его обозначение, под ним в скобках для обязательного приложения пишут слово «Обязательное», а для информационного – «рекомендуемое или справочное».

Приложение должно иметь Заголовок, который записывается симметрично относительно текста с прописной буквы отдельной стороны.

Приложения оформляются на листах формата А4. Допускается оформлять приложения на листах формата А3, А4х3, А4х4, А2 и А1.

Приложения обозначают заглавными буквами русского алфавита, начиная с А, за исключением букв Ё, З, Й, О, Ч, Ь, Ы, Ъ. После слова «Приложение» следует буква, обозначающая его последовательность.

После слова «Приложение» следует буква, обозначающая его последовательность.

Если в документе одно приложение, оно обозначается: «Приложение А».

Текст каждого приложения, при необходимости, может быть разделен на разделы и подразделы, пункты, подпункты, которые нумеруют в пределах каждого приложения. Перед номером ставится обозначение приложения.

Например: В.2.2 – нумерация пунктов второго раздела приложения В.

Приложения, выпускаемые в виде самостоятельного документа, оформляют по общим правилам – первый лист с основной надписью по форме 2, последующие листы по форме 2а по ГОСТ 2.104, ГОСТ 21.101.

Если в качестве приложения в работе используется документ, имеющий самостоятельное значение и оформляемый согласно требованиям к документу данного вида, его вкладывают в приложение без изменений в оригинале. На титульном листе документа печатают слово «ПРИЛОЖЕНИЕ» и проставляют его номер, а страницы, на которых размещен документ, включают в общую нумерацию работы.

Если приложение выполнено на стандартных бланках, то слово «ПРИЛОЖЕНИЕ», обозначение и название приложения следует записывать на отдельном листе.

В разделе «Содержание» перечисляют все приложения с указанием их номеров и заголовков.

2.11 Оформление таблицы

Цифровой материал результатов исследований, расчетов и т.д. оформляют в виде таблиц. Название таблицы должно отражать ее содержание, быть точным, кратким. Название следует помещать над таблицей в соответствии с рисунком 5.

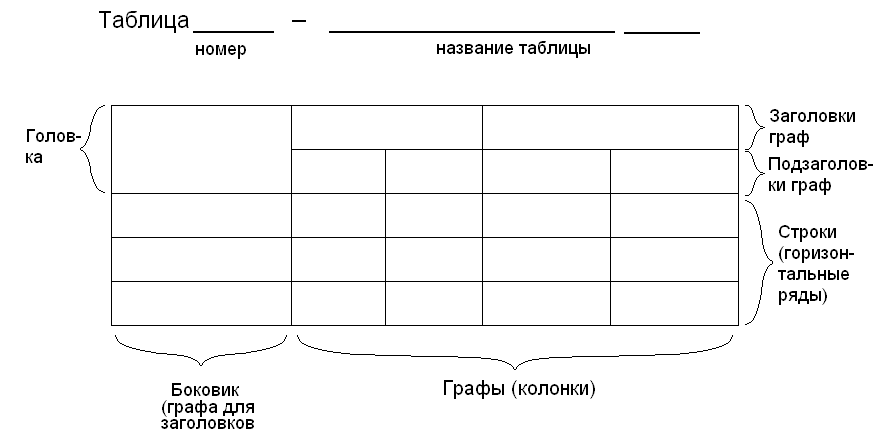

Рисунок 5- Основные элементы и расположение таблицы

При переносе части таблицы на другие страницы название помещают только над первой частью таблицы.

Таблицы, за исключением таблиц приложений, следует нумеровать арабскими цифрами сквозной нумерацией. Если в документе одна таблица, она должна быть обозначена «Таблица 1».

Допускается нумеровать таблицы в пределах раздела. В этом случае номер таблицы состоит из порядкового номера раздела и порядкового номера таблицы, разделенных точкой.

На все таблицы должны быть ссылки в тексте.

Ссылку на таблицу в тексте работы делают по типу: «… в табл.1 приведены основные показатели двигателя А-41.».

Ссылка в тексте на ранее приведенную таблицу дают с сокращением слова (см. табл.3).

Заголовки строк и граф должны начинаться с прописной буквы, а подзаголовки – со строчной, если они составляют одно предложение с заголовком и с прописной, если они имеют самостоятельное значение.

В конце заголовков и подзаголовков таблиц точки не ставят. Заголовки и подзаголовки граф указывают в единственном числе.

Таблицы слева, справа и снизу, как правило, ограничивают линиями. Заголовки граф, как правило, записывают параллельно строкам таблицы. При необходимости допускается перпендикулярное расположение заголовков граф. Головка таблицы должна быть отделена линией от остальной части таблицы.

Рекомендуемый шрифт текста в таблице – 12, интервал, 1.0 или 1.5, без каких-либо выделений.

Графу «номер по порядку» в таблицу не включают. При необходимости нумерацию показателей, параметров и других данных, порядковые номера следует указывать в первой графе (боковика) таблицы непосредственно перед их наименованием.

Таблицу следует помещать после первого упоминания о ней в тексте, под текстом, в котором впервые дана ссылка на нее, или на следующей страниц, а при необходимости – в приложении к документу.

Не рекомендуется располагать две или несколько таблиц одну за другой, их надо разделять текстом.

Таблицу следует размещать в тексте таким образом, чтобы ее можно было читать без поворота работы или с поворотом по часовой стрелке.

Таблицу с большим количеством строк допускается переносить на другую страницу. На странице, где приходится заголовок, должна помещаться головка таблицы и не менее двух ее строк. При переносе части таблицы на следующую страницу над ней вверху справа помещают слова «Продолжение таблицы 1» с указанием номера. Заголовок таблицы помещают только над первой ее частью.

Таблицу с большим количеством граф допускается делить на части и помещать над другой в пределах одной страницы, указывая также над последующими частями «Продолжение таблицы…».

Особое внимание необходимо обратить на текст, в котором анализируется или комментируется таблица: нужно не пересказывать ее содержание, а обобщать данные таблицы; сформулировать основные выводы и ввести дополнительные показатели, наиболее полно освещающие изучаемое явление или процесс.

Повторяющийся в графе таблицы текст, состоящий из одного слова, заменяют кавычками. Если такой текст состоит из двух или более слов, при первом повторении его заменяют словами «тоже», а далее кавычками. Нельзя ставить кавычки вместо повторяющихся цифр, марок, знаков математических и химических символов. Если цифровые или иные данные в какой-либо строке таблицы не приводятся, то в ней необходимо ставить прочерк (тире).

В таблице должны быть указаны единицы измерения всех показателей.

Если в большинстве граф таблицы приведены показатели, выраженные в одних и тех же единицах физических величин (например, в миллиметрах, вольтах), но имеются графы с показателем, выраженными в других единицах физических величин, то над таблицей следует писать наименование преобладающего показателя и обозначение его физической величины, например «Размер в миллиметрах», «Напряжение в вольтах» а в подзаголовках остальных граф приводить наименование показателей и (или) обозначения других единиц физических величин.

Для сокращения текста заголовков и подзаголовков граф отдельные понятия заменяют буквенными обозначениями, установленными ГОСТ 2.321, или другими обозначениями, если они пояснены в тексте или приведены на иллюстрациях, например D – диаметр, Н – высота, L – длина.

Показатели с одним и тем же буквенным обозначением группируют последовательно в порядке возрастания индексов в соответствии с рисунком 6.

Таблица – 1 В миллиметрах

Условный переход	D	L	L1	L2	Масса, кг не более
1	2	3	4	5	6
50	160	130	525	600	160
80	195	210			170

Рисунок 6 - Пример оформления таблицы

Если к данным таблицы дается примечание, то оно располагается в конце таблицы над линией, обозначающей окончанием таблицы в соответствии с рисунком 7.

Таблица 2– Исходные данные для расчета посадок

DN, мм	Поля допуска
	отверстия			вала
	H9*	R6	F7**	h7*	k6*	g7
	Предельные отклонения, мм
Es(es)	+0.074	-0.037	0.060	0	+0.021	-0.010
EI (ei)	0	-0.056	+0.030	-0.030	+0.002	-0.040
Примечание: данные поля допусков являются: *-предпочтительные, **-рекомендуемые

Рисунок 7 - Пример оформления таблицы с примечанием

На все таблицы в тексте должны быть ссылки (ГОСТ 7.32-2001).
