3 Оформление графической документации

3.1 Общие требования к оформлению графической части

Вся графическая документации, не помещенная в пояснительную записку (чертежи, схемы, графики и т.п.), которая входит в состав дипломных проектов, дипломных работ, письменных экзаменационных и курсовых работ, должна выполняться на листах стандартных форматов согласно ГОСТ 2.301.

Каждый лист оформляется рамкой, линии которой должны отстоять от трех сторон формата на 5 мм и от четвертой (левой стороны) – на 20 мм. Вплотную к линии в правом нижнем углу формата располагается основная надпись по ГОСТ 2.304. вид и толщина линий на чертежах, схемах и графиках должна строго соответствовать ГОСТ 2.303. Все надписи на поле листа, размерные числа, заполнение основной надписи должны производиться только чертежным шрифтом по ГОСТ 2.304.

Графическая часть письменной экзаменационной работы, в зависимости от сложности объема, выполняется на листах чертежной бумаги формата A1 (594 x 841 мм), А2 (420 х 594 мм), А3 (297 х 420 мм), тушью (черной) или карандашом.

Все чертежи графической части должны выполняться при строгом соблюдении требований стандартов единой системы конструкторской документации (ЕСКД), стандартов системы проектной документации для строительства (СПДС) и других нормативных документов. Если в работах необходимо выполнить различные схемы, то каждый вид и тип схем выполняется согласно установленным для них ГОСТом. Размеры условных графических обозначений элементов схем автоматизации определяет ГОСТ 2.247 – 68.

Распределение графической части по листам, компоновка листов, а также выбор масштаба согласуется с руководителем выпускной письменной экзаменационной работы, дипломной работы, дипломного проекта или консультантом по черчению.

    1. Обозначение документации проекта

Всем чертежам, схемам и графикам, входящих в работу, не помещенным в пояснительную записку, должно быть присвоено обозначение, которое указывается в графе основной надписи (см. приложение М)

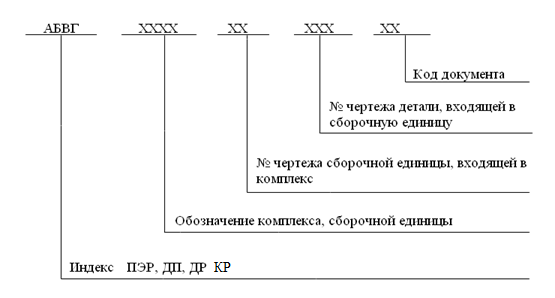

Обычно применяют такую структуру обозначения документации:

Для применения в учебной практике предлагается ввести унифицированные обозначения всех текстовых и графических документов.

Унифицированные обозначения для текстовых документов будет состоять из четырех групп, а для графических документов из шести групп.

Индекс письменной экзаменационной работы должен состоять из прописных букв русского алфавита, которые являются начальными буквами дипломного проекта (ДП), дипломной работы (ДР), письменной экзаменационной работы (ПЭР).

Например:

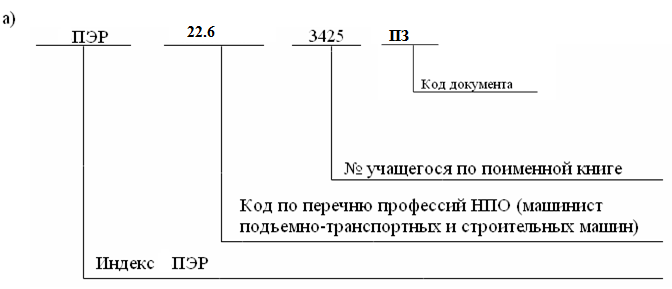

а) для пояснительной записки:

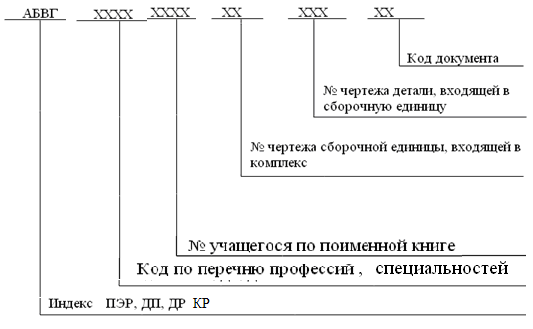

б) для графических документов:

Обозначения комплекса, сборочной единицы составляется из прописных букв русского алфавита, арабских цифр или их сочетаний (для существующих изделий берется по каталогу, для вновь проектируемых изделий присваивается). Количество знаков не более четырех. Примеры обозначения представлены ниже.

Для номеров сборочных чертежей сборочных единиц

Применять следующие обозначения: 00.000, 01.000, 02.000, 01.100 и т.д.; для номеров чертежей деталей следует применять порядковые номера: 001, 002, 003 и т.д.

Код документа определяется его видом и, согласно ГОСТ 2.102 и ГОСТ 2.701, должен иметь обозначение:

СБ – сборочный чертеж;

ГЧ – габаритный чертеж:

МЧ – монтажный чертеж;

МЭ – электромонтажный чертеж;

ПЗ – пояснительная записка;

РВ – ведомость выпускной работы;

ТУ – технические условия;

РР – расчеты;

ТБ – таблицы;

Э – схема электрическая;

К – схема кинематическая;

Г – схема гидравлическая;

П – схема пневматическая;

Е – схема деления;

С – схема комбинированная.

Типы схем обозначают цифрами:

структурные – 1;

функциональные – 2;

принципиальные (полные) – 3;

соединений (монтажные) – 4;

подключения – 5;

общие – 6;

расположения – 7;

объединенные – 0;

Например: схема электрическая принципиальная – Э3; схема гидравлическая соединений – Г4; схема деления структурная – Е1; схема электрогидравлическая принципиальная – С3; схема электрическая соединений и подключения – ЭО; схема гидравлическая структура, принципиальная и соединений – ГО.

Примеры обозначения графических документов:

1. Дипломной работы:

а) ДР 190629.0345. 00.000 СБ – Дипломная работа, код по перечню специальности, номер студента, сборочный чертеж изделия «Технология электроконтактной обработки» ;

б) ДР 190629.0345. 01.000 – сборочная единица, входящая в изделие ТЭКО;

в) ДР 190629.0345. 01.001 – чертеж детали, входящий в сборочную единицу 01 изделия ТЭКО;

г) ДР 190629.0345.00.000 – спецификация сборочного чертежа;

д) ДР 190629.0345.01.000 – спецификация сборочной единицы.

2. Письменной экзаменационной работы:

а) ПЭР 30.20.0345. 00.000 СБ – Письменная экзаменационной работа, код по перечню профессий, номер учащегося, сборочный чертеж изделия «Сцепление автомобиля КамАЗ»

б) ПЭР 30.20.0345. 03.000 – сборочная единица, входящая в сборочный чертеж изделия «Сцепление автомобиля КамАЗ»;

в) ПЭР 30.20.0345.03.001 – чертеж детали, входящий в сборочную единицу 03;

г) ПЭР 30.20.0345. 00.000 – спецификация сборочного чертежа;

д) ПЭР 30.20.0345. 03.000 – спецификация сборочной единицы.
