Регламентируемые параметры учебных помещений
1 — стол двухместный; 2 — стул учащегося; 3 — стол преподавателя; 4 — стул преподавателя; 5 — демонстрационный стол; 6 — стол лабораторный; 7 — стол чертежный; 8 — доска меловая навесная; 9 — доска приколочная; 10 — шкаф секционный; 11 — лабораторное оборудование; a — угол рассматривания — от 30° до 35°

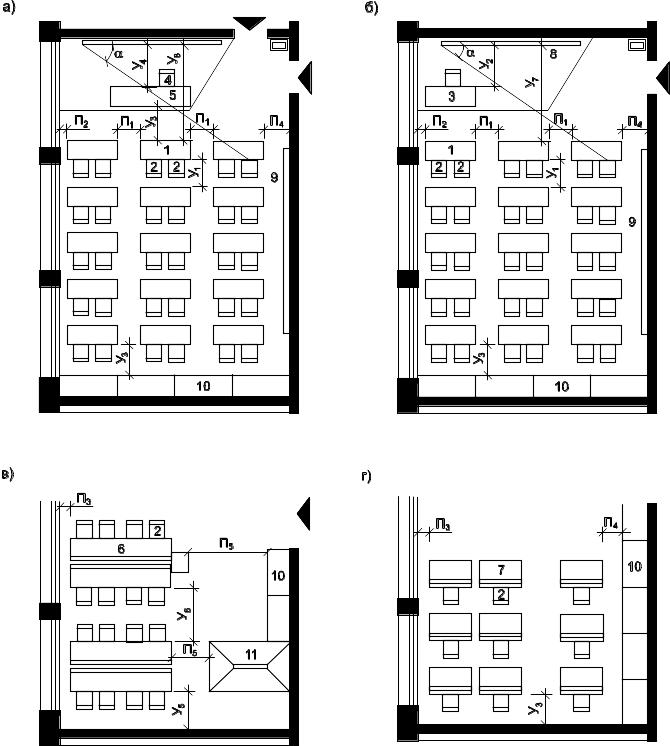

Рисунок Б.1 — Схемы планировки учебных помещений ПТУЗов и ССУЗов:
а — учебные помещения с демонстрационным столом; б — то же, со столом преподавателя; в — расстановка лабораторных столов; г — кабинет черчения
Таблица Б.1 — Расстояние между оборудованием в учебных помещениях |
В сантиметрах |
|
Условное обозначение |
Наименование параметров |
Нормируемая величина |
У1 |
Расстояние между ученическими столами в ряду: |
|
для средних специальных учебных заведений |
70 |
|
для профтехучилищ |
60 |
|
У2 |
Расстояние между столом преподавателя и меловой доской или стеной |
90 |
У3 |
Расстояние от задних рядов ученических и чертежных столов до задней стены или встроенных шкафов, от моделей и макетов до задней стены или встроенных шкафов и от первого ряда ученических столов до демонстрационного стола |
80 |
У4 |
Расстояние от демонстрационного стола до меловой доски |
100 |
У5 |
Расстояние от задних рядов лабораторных столов до стены |
100 |
У6 |
Расстояние между лабораторными столами |
140 |
У7 |
Расстояние от передних рядов ученических столов до меловой доски |
240 |
У8 |
То же, при наличии демонстрационного стола |
255 |
П1 |
Расстояние между рядами ученических столов |
60 |
П2 |
Расстояние от ученических столов до окна |
20 |
П3 |
Расстояние от лабораторных или чертежных столов до окна |
30 |
П4 |
Расстояние от ученических или чертежных столов до стены, боковых встроенных шкафов или наглядных пособий |
50 |
П5 |
Расстояние от лабораторных столов (от раковины) до стены, до шкафов или до оборудования |
100 |
a — угол рассматривания — от 30° до 35°

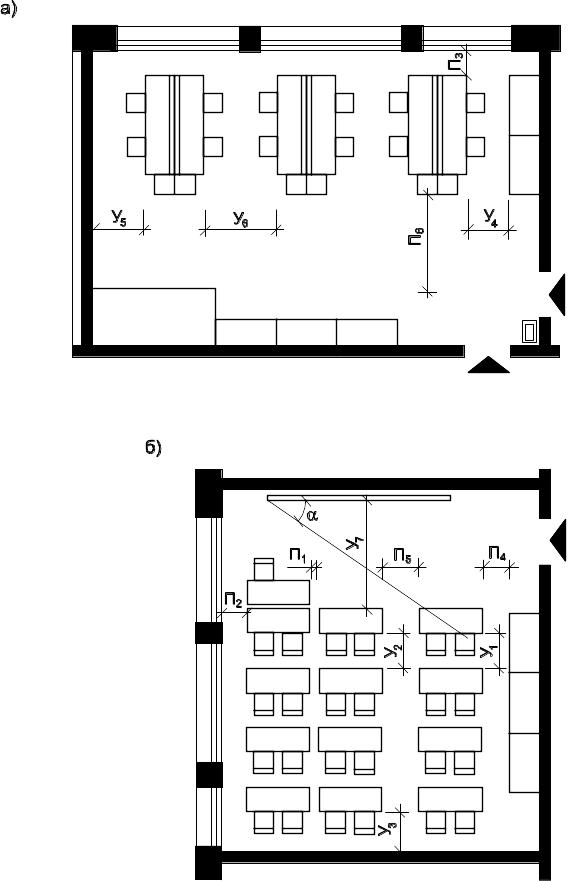

Рисунок Б.2 — Схемы планировки учебных помещений ВУЗов: а — лаборатории; б — аудитории
Таблица Б.2 — Расстояние между оборудованием в помещениях ВУЗов |
В сантиметрах |
||
Условное обозначение |
Наименование параметров |
Нормируемая величина |
|
|
Расстояние между столами в аудитории: |
|
|
У1 |
в ряду |
70 |
|
У2 |
при парном расположении столов в ряду |
70 |
|
У3 |
от задних рядов аудитории до стены |
80 |
|
У4 |
между лабораторными столами при одном ряде работающих |
80 |
|
У5 |
от задних рядов лабораторных столов до стены (или шкафов) |
100 |
|
У6 |
между лабораторными столами при двух рядах работающих |
140 |
|
У7 |
Расстояние от передних рядов аудиторных столов: |
|
|
|
до меловой доски шириной 2 м |
190 |
|
|
то же 3 м |
220 |
|
П1 |
Расстояние между рядами столов в аудитории при парном их размещении |
10 |
|
П2 |
Расстояние от аудиторных столов до окна |
50 |
|
П3 |
Расстояние от лабораторных столов до окна |
50 |
|
П4 |
Расстояние от аудиторных столов до стены, боковых встроенных шкафов или наглядных пособий |
50 |
|
П5 |
Расстояние между рядами аудиторных столов |
70 |
|
П6 |
Расстояние от лабораторных столов (от раковины) до стены, до шкафов или до оборудования |
140 |
|
α — угол рассматривания — от 30° до 35°

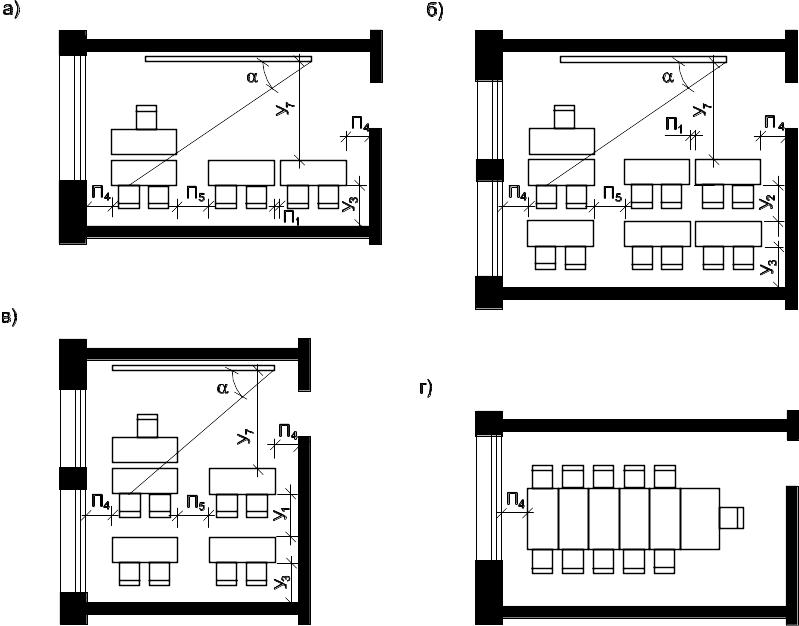

Рисунок Б.3 — Схемы планировки аудиторий ИПК: а — на 6 мест; б — на 12 мест;
в — на 8 мест; г — на 10 мест
Таблица Б.3 — Расстояние между оборудованием в аудиториях ИПК |
В сантиметрах |
||
Условное обозначение |
Наименование параметров |
Нормируемая величина |
|
У1 |
Расстояние между аудиторными столами в ряду |
70 |
|
У2 |
Расстояние между аудиторными столами при парном расположении в ряду |
70 |
|
У3 |
Расстояние от задних рядов аудиторных столов до стены |
80 |
|
У7 |
Расстояние от передних рядов аудиторных столов: |
|
|
до меловой доски шириной 200 см |
190 |
||
то же 300 см |
220 |
||
П1 |
Расстояние между рядами аудиторных столов при парном размещении |
10 |
|
П4 |
Расстояние от аудиторных столов до стены (окна), боковых встроенных шкафов или наглядных пособий |
60 |
|
П5 |
Расстояние между рядами аудиторных столов |
70 |
|
Примечание к таблицам Б.1 – Б.3 — При расположении входа в учебное помещение со стороны задних рядов аудиторных столов расстояния У3 и У4 увеличиваются на 60 см.
