Задание на курсовое проектирование
Раздел 1. Ситуационная планировка населенного пункта
Ситуационная планировка населенного пункта выбирается по таблице 1.2, тип населенного пункта выбирается по таблице 1.3.
Преобладающее направление ветра выбирается по таблице 1.1.
Жилая и общественная зона:
5-этажные жилые дома III степени огнестойкости;
двухэтажные жилые дома щитовой конструкции VI степени огнестойкости;
двухквартирные дома усадебной застройки V с.о.;
деревянные сблокированные сараи для скота и птицы;
здание школы IV степени огнестойкости;
здания администрации района III степени огнестойкости;
здание клуба и библиотеки V степени огнестойкости;
открытая площадка для хранения автомобилей (противопожарный разрыв предусматривается до зданий со стенами с проемами);
котельная II с.о. (вместимость открытого склада ГЖ с надземными резервуарами выбирается по таблице 1.3);
автозаправочная станция (выбирается по таблице 1.4);
пожарное депо IV с.о..
Производственная зона сельхозпредприятия в населенном пункте:
здания администрации сельхозпредприятия V степени огнестойкости;
зерносушильный ток VI с.о. с огневой топкой;
зерносклад в здании IV степени огнестойкости;
открытый склад сена;
корпус приготовления кормов в здании VII степени огнестойкости;
навес для хранения льна (металлический каркас, шиферная крыша с деревянной обрешеткой);
механизированный двор со станцией технического обслуживания V степени огнестойкости и с открытым складом ГСМ (выбирается по таблице 1.6)
По жилой и производственной зоне осуществляется прокладка надземного газопровода к жилым домам, общественным зданиям и котельной среднего давления.
В непосредственной близости к производственной зоне сельхозпредприятия осуществляется прокладка воздушной линии электропередач (напряжение выбирается по таблице 1.3) – расстояние до пожароопасных складов и установок выбирается по ПУЭ главы 2.4, 2.5 и 7.4
Производственная зона вне населенного пункта выбирается по таблице1.5.
Таблица 1.1
Последняя цифра cумммы первой и второй цифры по журналу |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
Преобла-дающее направле-ние ветра на: |
север |
северо-восток |
юго-запад |
юг |
юго-восток |
северо-запад |
восток |
северо-восток |
юго-восток |
запад |
Таблица 1.2
Последняя цифра номера по журналу |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
0 |
Номер рисунка |
2 |
3 |
5 |
1 |
7 |
4 |
8 |
6 |
10 |
9 |
Таблица 1.3
Номер по журналу |
Тип населенного пункта |
Склад ГЖ в составе котельной, м3 |
Напряжение воздушной линии электропередач, кВ |
Четный |
городской |
150 |
до 1 (высота опоры 8 м) |
Нечетный |
сельский |
95 |
1 и выше (высота опоры 10 м) |
Таблица 1.4
Последняя цифра суммы номера взвода и номера журнала |
Автозаправочная станция (АЗС) |
0 |
Многотопливная АЗС с подземными резервуарами с наличием сжиженного углеводородного газа и жидкого моторного топлива |
1 |
Многотопливная АЗС с подземными резервуарами с наличием сжатого газа и жидкого моторного топлива |
2 |
Автомобильная газозаправочная станция с подземными резервуарами с наличием сжатого газа |
3 |
Автомобильная газозаправочная станция с подземными резервуарами с наличием сжиженного углеводородного газа |
4 |
Автозаправочная станция жидкого моторного топлива с подземными резервуарами |
5 |
Автозаправочная станция жидкого моторного топлива с надземными резервуарами общей емкостью более 20 м3 |
6 |
Автозаправочная станция жидкого моторного топлива с надземными резервуарами общей емкостью менее 20 м3 |
7 |
Автомобильная газонаполнительная компрессорная станция с подземными резервуарами с наличием сжиженного углеводородного газа |
8 |
Автомобильная газонаполнительная компрессорная станция с подземными резервуарами с наличием сжатого газа |
9 |
Автозаправочная станция жидкого моторного топлива с подземными резервуарами |
Таблица 1.5
Сумма предпоследней и последней цифры номера зачетной книжки |
Производственная зона вне населенного пункта |
1 |
Торфозавод со складом фрезерного торфа емкостью 5000 т |
2 |
Лесхоз с наличием открытого склада лесоматериалов – 1200 м3 |
3 |
Склад нефти и нефтепродуктов общей вместимостью 7000 м3 |
4 |
Газонаполнительная станция с общей вместимостью надземных резервуаров 300 м3(максимальная вместимость одного резервуара 50 м3) |
5 |
Торфозавод со складом фрезерного торфа емкостью 550 т |
6 |
Лесхоз с наличием открытого склада лесоматериалов – 800 м3 |
7 |
Торфозавод со складом кускового торфа емкостью 7500 т |
8 |
Склад нефти и нефтепродуктов общей вместимостью 25000 м3 |
9 |
Газонаполнительная станция с общей вместимостью надземных резервуаров 120 м3 (максимальная вместимость одного резервуара 25 м3 ) |
10 |
Торфозавод со складом кускового торфа емкостью 750 т |
Таблица 1.6
Последняя цифра номера зачетной книжки |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
0 |
Резервуары: |
|
|
|
|
|
|
|
|
|
|
наземные |
+ |
|
|
+ |
+ |
+ |
|
|
+ |
+ |
подземные |
|
+ |
+ |
|
|
|
+ |
+ |
|
|
Объем резервуаров, м3: |
|
|
|
|
|
|
|
|
|
|
ЛВЖ |
100 |
250 |
300 |
500 |
650 |
700 |
300 |
500 |
400 |
400 |
ГЖ |
300 |
500 |
500 |
500 |
300 |
500 |
100 |
600 |
400 |
600 |
смешанный лес
торфоразработки
Лиственный лес Рис.1 |
Торфяные поля
Листвен- ный лес Рис.2 |
торфоразработки
Хвойный лес Рис.3 |
Рис.4 |
|
Торфяные поля

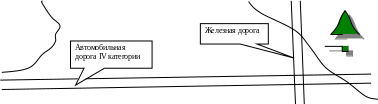

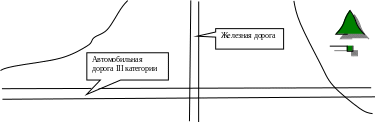

Рис.6 |
Лиственный лес
Торфяные поля

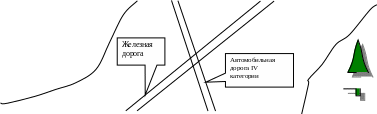

Рис.7 |
Торфяные разработки
Рис.8
|
Лиственный лес
Рис.9
|
|
Хвойный
лес
торфяные поля
Торфяные
разработки
