Номенклатура и габариты проемов в стенах и перегородках для дверей и ворот
Рисунок Г.1 Проемы для внутренних деревянных дверей жилых, общественных
и производственных зданий, наружных деревянных дверей производственных зданий
*) Проемы для дверей с качающимися полотнами.

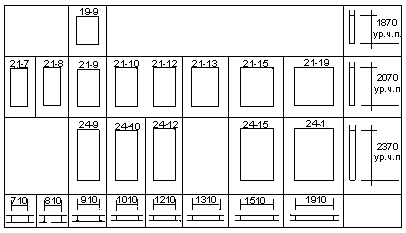

Рисунок Г.2 Проемы для наружных деревянных дверей жилых,
общественных и производственных зданий
Примечание: Ур.ч.п. – отметка уровня чистого пола.
Рисунок Г.3 Проемы для внутренних и наружных металлических дверей общественных и производственных зданий
Рисунок Г.3 Проемы для ворот
Приложение Д
Номенклатура и габариты проемов окон и балконных дверей в наружных стенах зданий и сооружений
Лист 1 рисунка Д.1
Лист 2 рисунка Д.1

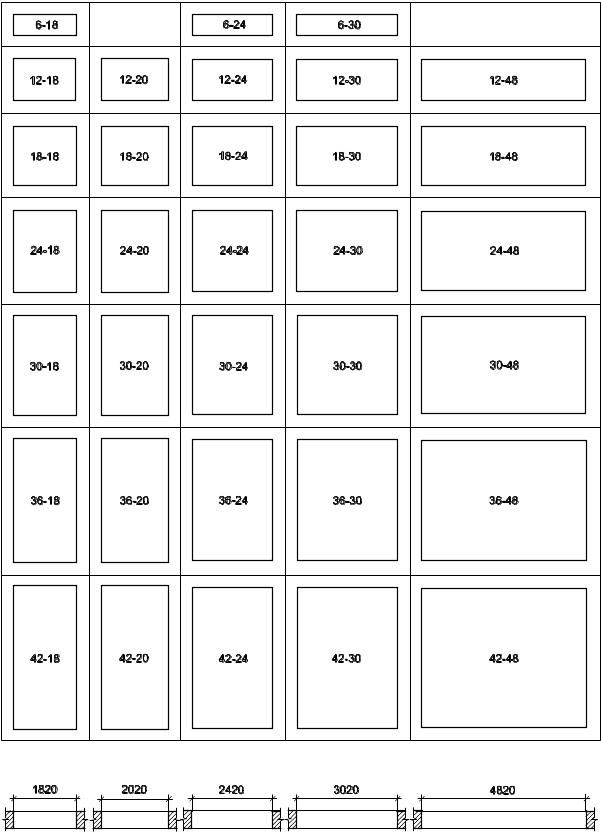

Рисунок Д.1 — Проемы для деревянных окон производственных
зданий и сооружений промышленных предприятий
Лист 1 рисунка Д.2
Лист 2 рисунка Д.2
Лист 3 рисунка Д.2

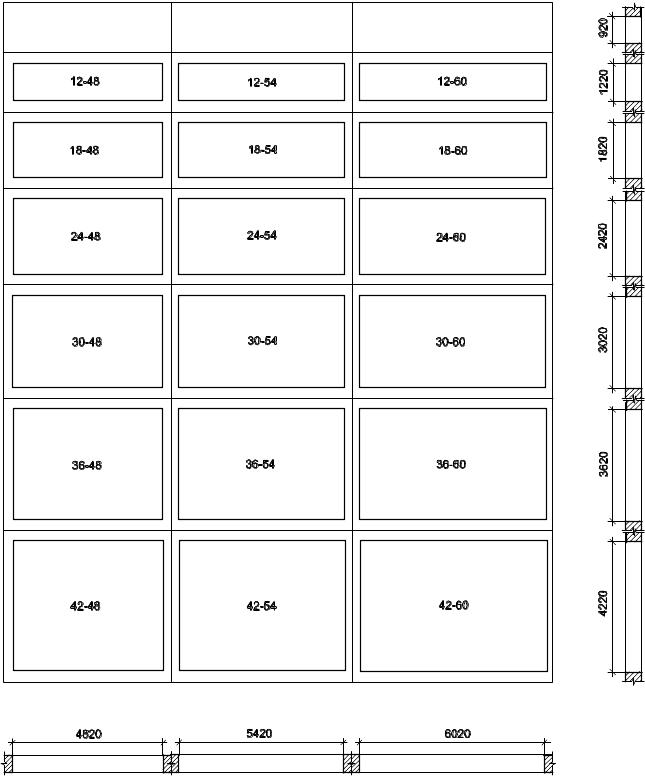

Рисунок Д.2 — Проемы для стальных окон производственных зданий и сооружений промышленных предприятий
Приложение Е (рекомендуемое)
Схемы размещения мест в конференц-зале и в классе от и тб
Рисунок Е.1 — Схема размещения зрительских мест в конференц-зале (рекомендуемая)
Таблица Е.1 — Расстояние между оборудованием в конференц-зале |
В метрах |
|
Условное обозначение |
Наименование параметра |
Нормируемая величина |
1 |
Красная линия сцены |
— |
2 |
Расстояние от красной линии сцены до спинки зрительского места первого ряда: |
2,5 |
3 |
Расстояние от наиболее выступающих частей кресел первого ряда до эстрады |
Не менее 1,0 |
4 |
Ширина проходов в зрительном зале |
По расчету не менее 1,0 и не более 2,4 |
5 |
Расстояние от самого удаленного зрительского места до выхода из зрительного зала |
Не более 32 |
6 |
Максимальная удаленность последнего ряда зрительских мест |
27 |
7 |
Расстояние между креслами соседних рядов |
0,9 |
8 |
Ширина ряда кресел |
— |
9 |
Ширина дверей на путях эвакуации |
По расчету (не менее 1,2 и не более 2,4) |
10 |
Наибольший уклон пола в проходах зрительного зала |
Не более 1,7 |

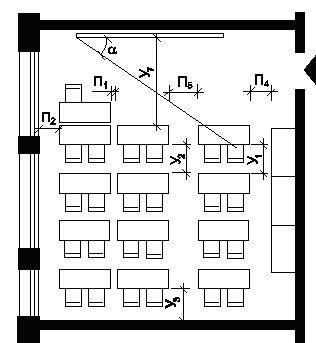

Рисунок Е.2 — Схемы планировки класса ОТиТБ (рекомендуемая)
Таблица Е.2 — Расстояние между оборудованием в помещениях ВУЗов |
В сантиметрах |
||
Условное обозначение |
Наименование параметров |
Нормируемая величина |
|
|
Расстояние между столами в аудитории: |
|
|
У1 |
в ряду |
70 |
|
У2 |
при парном расположении столов в ряду |
70 |
|
У3 |
от задних рядов аудитории до стены |
80 |
|
У7 |
Расстояние от передних рядов аудиторных столов: до меловой доски |
200 |
|
П1 |
Расстояние между рядами столов в аудитории при парном их размещении |
10 |
|
П2 |
Расстояние от аудиторных столов до окна |
50 |
|
П4 |
Расстояние от аудиторных столов до стены, боковых встроенных шкафов или наглядных пособий |
50 |
|
П5 |
Расстояние между рядами аудиторных столов |
70 |
|
