50. Збірні панелі перекрить. Розрахунок та конструювання.

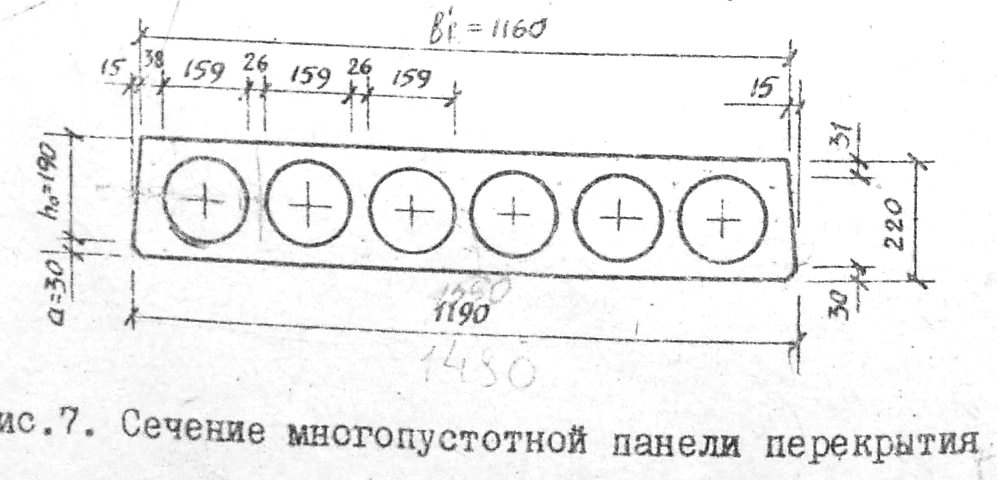

Збірні панелі перекрить бувають ребристі та круглопустотні.

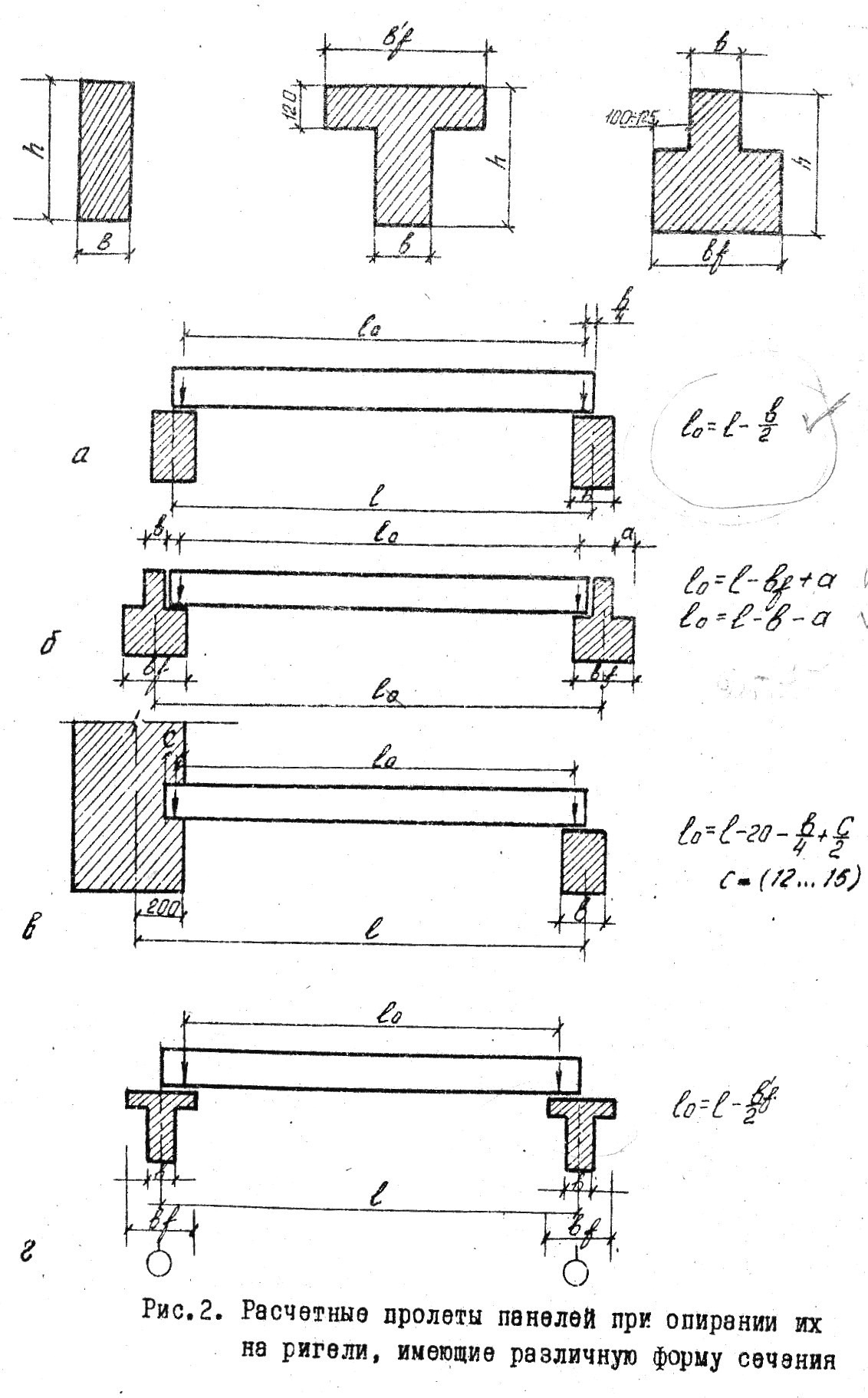

1. Підбір розрахункового прольоту панелі (залежить від форми рігеля)

2. Збір навантажень.

3. М, Q від розрахункових навантажень

4. Визначення р/р висоти і ширини панелі.

5. Розрахунок на міцність за нормальним перерізом.

6. Визначення площи поздовжньої арматури

7. Розрахунок на міцність за похилим перерізом.

8. Визначення площі поперечної арматури.

9.Уточнення розмірів перерізу панелі.

10.Перевірка панелі на прогин.

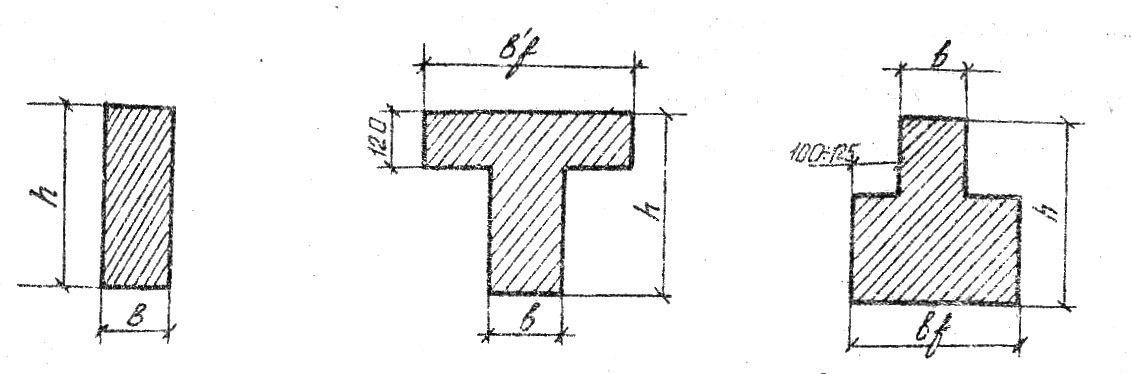

51. Збірні ригелі перекрить. Розрахунок та конструювання.

Збірний ригель розраховується як нерозрізна равнопрольотна балка на шарнірних опорах.

1. Визначення розрахункових прольотів ригеля.

2. Збір навантажень.

3. Згинальні моменти в характерних точках.

4. Поперечні сили. Епюри М,Q.

5. Підбір арматури.

52. Висотні споруди. Споруди з ядром 1ёжорсткості. Споруди, що зводяться методом підйому поверхів. Споруди з підвісними поверхами.

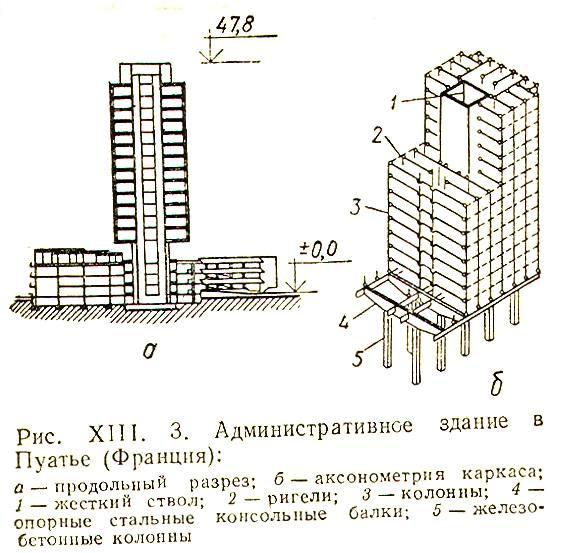

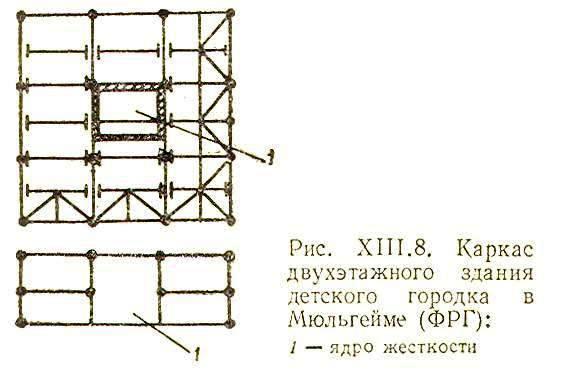

Споруди з ядром жорсткості.

При збільшенні поверховості вище 20 поверхів застосовують каркасно-ствольні схеми будівель: связеву з ядром жорсткості та рамну з ядром жорсткості. Діафрагми жорсткості поєднані в вертикальний замкнутий стовбур, який завдяки розвиненості в плані має велику жорсткість.

Стволи жорсткості формуються навколо східцевих клітин, вертикальних ліфтових шахт, прорізів інженерних комунікацій та спеціальних приміщень. Їх проектують залізобетонними з метою вогнезахисту комунікаційних шахт та збільшення їх згинальної жорсткості.Ствол жорсткості краще проектувати в геометричному центрі будівлі з метою рівномірної симетричної загрузки елементів несучого остова, але можливе розміщення стволів по периметру. Площа ствола складає зазвичай 15…25% від площі поверху.

Споруди, що зводяться методом підйому поверхів.

На рівні землі виготовляють пакет перекриттів всіх поверхів та кровлі, перед цим встановивши збірні колони. За допомогою підйомного обладнання піднімають і закріплюють дах на проектній відмітці. За чергою піднімають і закріплюють перекриття кожного поверху на заданому рівні. Плити перекриття бетонують одна на одній на спеціально підготовленій поверхні підлоги першого поверху. Для цього встановлюється бортова опалубка.

Цей метод дозволяє індустріалізувати будівництво б-я будівель, зробити вільне планування квартир, будувати споруди в сейсмічних регіонах (плити перекритть – горизонтальні діафрагми жорстокості), робити будівництво в складному рельєфі, скоротити строки і кошторис. Просторова жорсткість забезпечується связевою системою, або рамно-связевою. В місцях примикання перекриття до колони встановлюються металеві воротники.

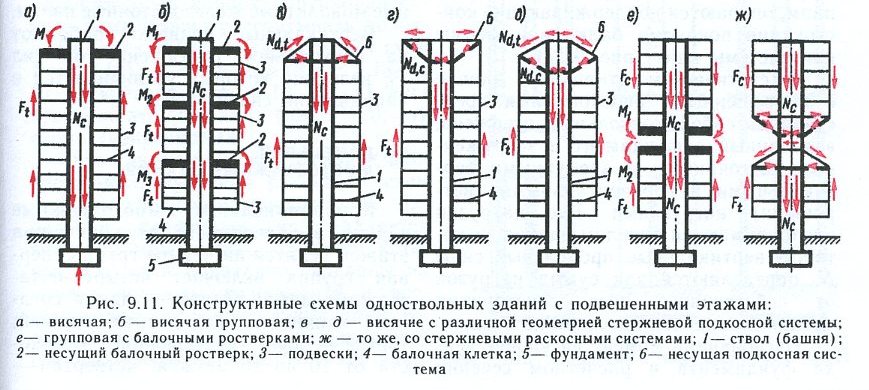

Споруди з підвісними поверхами

Принципово відрізняються від каркасних багатоповерхових будівель. Основу складають просторові вертикальні стволи-шахти, в яких розташовуються східцеві та ліфтові комунікації, що приймають на себе всі горизонтальні та вертикальні навантаження. Між етажні перекриття підвішуються до консольних оголовків, що виконані у вигляді балочних ростверків або системи перехресних ферм, які спираються на вертикальний остов будівлі.

Ці будівлі менш матеріалоємкі, мають більше корисної площі, підвищену сейсмостійкість, потребують меншого об`єму земляних робіт, дозволяє виконувати оригінальні архітектурно-конструктивні форми.

-одноствольні

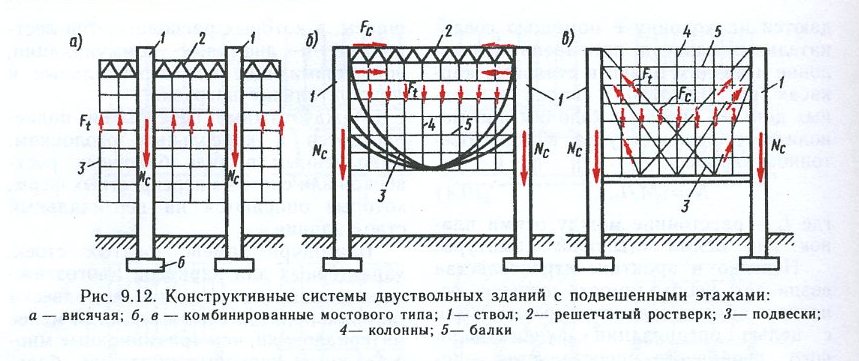

-багатоствольні системи

В статичному сенсі будівля з підвісними перекриттями є консольний стержень, заделаній в фундамент, та завантажений постфними та тимчасовими вертикальними та горизонтальними навантаженнями. Особливу увагу треба приділяти проектуванню фундаментів, тому що вони сприймають великі згинальні моменти від горизонтальних сил і передають ці моменти на основание. Застосовують великі глибокі набивні палі.
