44. Залізобетонні резервуари.

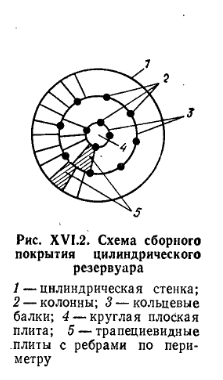

Резервуари для води будують циліндричної та прямокутної форми в плані. Бувають заглибленими, наземними закритими та наземними відкритими. Потребуючу вместимість визначають розрахунком в системі водопостачання, насосної станції і т.д. в сер. об’єм 100-6000. м³. Висота від 3 до 5 м, діаметр від 6 до 42 м. Виконуються монолітними, збірно-монолітниим. Є уніфікована система будівництва і проектування резервуарів.

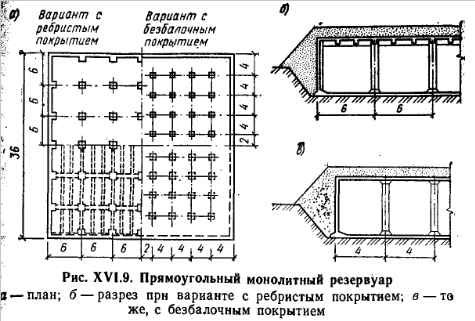

Прямокутна форма резервуарів економічна при об’ємі 6-20 тис. м³.

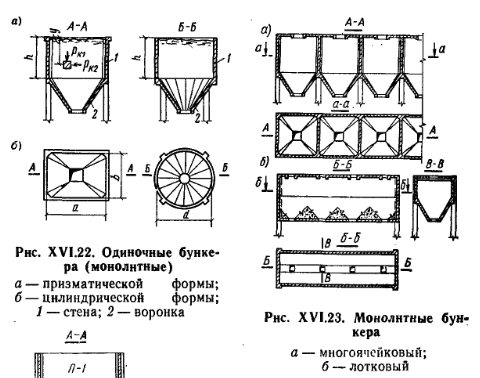

45 Залізобетонні бункери.

Бункер – це саморозвантажувальна ємкість для зберігання сипучих матеріалів з малою порівняно з розмірами в плані глибиною. Як правило, складається з лійкуватого днища з кутом напряму стін, який на 5-10 ° перевищує кут природного схилу сипучого матеріалу, що забезпечує цілковите його самопливне розвантаження із призматичної частини, призначеної для зберігання об’єму бункеру.

Типи бункерів:

а) з пласким днищем і на бетонуванні;

б) з похилим днищем з 1 або 2бічним вивантаженням матеріалу;

в) з лійкуватим (пірамідальним) симетричним або несиметричним днищем;

г) циліндричної форми з пласким або конічним днищем

д) ящикового типу з пласким днищем і стальними лійками

е) лоткового типу.

З/б б. будують монолітними та збірними.

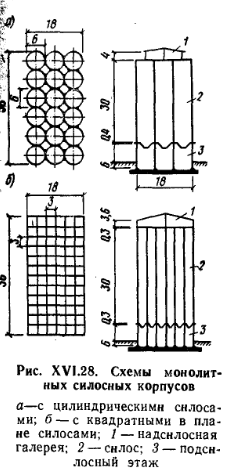

46 Залізобетонні силоси.

Силоси – ємкості для зберігання сипучих матеріалів (елеватори), висота яких h>1,5A, де А – площа поперечного перерізу силосу. h>1,33d – для круглого, де d- найбільший діаметр вписаного кола, h>1,5 d – для квадратного в поперечному перерізі силосу. h – висота стіни силосу від верху днища, лійки або на бетонування до низу над силосного покриття. Споруджують окремі силоси і їх групи, об’єднані в один спільний склад. За формою в плані с. бувають:

- круглі

-квадратні

- прямокутні

- 6-ти гранні, багатогранні

В розрахунках обов’язково враховують силу тертя. По верху силосного корпусу створюють галерею для загрузочного обладнання, знизу – під силосне приміщення для розгрузки. Оптимальні розміри в плані – 3-4м бік квадрату, або Ø 6м.

47. Згинальні елементи. Плити, балки, панелі.

Плити та балки - це конструктивні елементи, які працюють на поперечний згин

Плита – пласка конструкція, товщина якої значно менше ширини і довжини.

Min товщина плит: 40 мм – плити покрить; 50 мм – плити перекрить житлових та громадських будівель; 60 мм – плити перекрить промислових б.

Продольне армування плити – стержні вкладаються паралельно напряму вигину плити.

ПЛИТИ
-однопролітні -багатопролітіні	-балочні -оперті по контуру	-збірні -монолітні

Плиты зазвичай армують зварними сітками.

Ø робочих стержней зварних сіток ≥3 мм, в`язаних сіток ≥6 мм.

Товщина захисного шару для продольної рабочої арматури в плитах приймаеться ≥10…15 мм.

а – многопролетная монолитная плита;

б – однопролетная многопустотная плита.

Балка – це лінійна конструкція, розміри поперечного перерізу якої значно менше довжини.

Конструктивні вимоги до розмірів.

Висота h кратно 50 мм, якщо h < 600 мм і кратно 100 мм, якщо h > 600 мм.

Ширина , а саме 100, 120, 150, 200, 220, 250 мм і далі кратно 50мм.

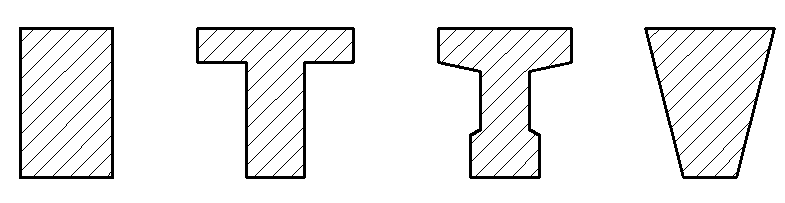

З/б балки бувають прямокутного, таврового, двутаврового, трапецієвидного перерізу

а – прямоугольное; б – тавровое;

в – двутавровое; трапециевидное.

Балки армуються зварними і в`язаними каркасами.

Min Ø робочої арматури – 12 мм. Min Ø поперечної арматури в зварных каркасах задается из условия свариваемости.
