Приложение 9
Характеристики камер орошения кондиционеров типа КТЦ [2]
Марка конди- ционера
|
Количество форсунок при плотности |
|Сопро-тивле-ние камеры Па |
Площадь попереч- ного сечения. м2 |
Номиналь-ная массовая скорость в сечении поперечном кг/(м2×с). |
|||
18 шт./ (м2 ×ряд) |
24 шт./ (м2 ×ряд) |
||||||
В одном стояке |
Всего |
В одном стояке |
Всего |
||||
КТ Ц– 30 КТ Ц– 40 КТ Ц– 60 КТ Ц– 80 КТ Ц–120 КТ Ц–160 КТ Ц–200 КТ Ц–150 |
9 12 9 12 9 12 9 12 |
108 144 234 312 468 624 720 960 |
12 16 12 16 12 16 12 16 |
144 192 312 416 624 832 960 1280 |
110 123 110 123 110 123 110 123 |
3,34 4,17 6,81 8,52 13,65 17,05 20,8 25,8 |
3,0 3,2 2,94 3,14 2,49 3,14 3,2 3,24 |
Приложение 10
Зависимости относительных влажностей в камере орошения кондиционеров
φ2
20
30 40 50 60 70
100
90
80
КТЦ
[ 2 ]
φ1
а)
Продолжение приложения 10
20
30
40 50
60
70
100
90
80
φ2
φ1
б)

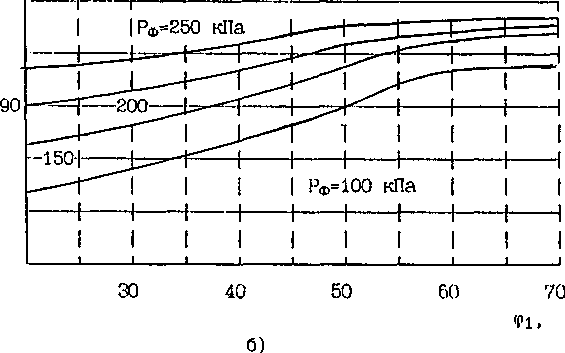

а) массовая скорость воздуха υρ = 2,8…3,2 кг/(м2×с);
б) то же при υρ = 2,2…2,6 кг/(м2×с)
Здесь φ1 – относительная влажность воздуха перед камерой,
φ2 – относительная влажность воздуха за камерой,
РФ – давление воды перед форсунками ( для форсунок диаметром
dФ = 4,5…5,5 мм).
