2.2. Устройство сцепления, карданной передачи и коробки передач

На автомобиле КАМАЗ 65117 установлено фрикционное, сухое, двух­дисковое сцепление с периферийным расположением нажим­ных пружин.

Сцепление состоит из механизма и привода, име­ет следующие конструктивные особенности:

• механизм сцепления имеет устройство для автоматической установки среднего ведущего диска в среднее положение при выключенном сцеплении. Это устройство не требует регулирования в процессе эксплуатации;

• форма кожуха обеспечивает фиксацию на­жимных пружин;

• ведомый диск имеет термостойкую фрикци­онную накладку с большим сроком службы;

• педаль сцепления подвесная, не нарушающая герметичность кабины, а металлопластмассовые втулки в опорах педали не требуют пополнения смазки.

.

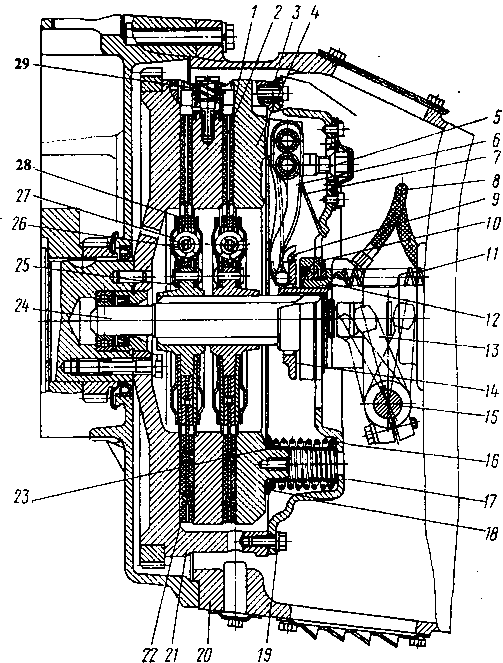

Рис. 122. Механизм сцепления:

1. - ведомый диск; 2 - ведущий средний диск; 3 - установочная втулка; 4 - нажимной диск; 5 - вилка отжимного рычага; 6 - отжим­ной рычаг; 7 - пружина упорного кольца; 8 - шланг смазывания муфты; 9 - петля пружины; 10 - выжимной подшипник; 11 - отжимная пружина; 12 - муфта выклю­чения сцепления; 13 - вилка выключения сцепления; 14 - упорное кольцо; 15 - вал вилки; 16 - наружная нажимная пружина; 17 - кожух сцепления; 18 - теплоизолирующая шайба; 19 - болт крепления кожуха; 20 - картер сцепле­ния; 21 - маховик; 22 - фрикционная накладка; 23 - внутренняя нажимная пружина; 24 - первичный вал; 25 - диск гасителя крутильных колебаний; 26 - внутренняя пружина гасителя крутильных колебаний; 27 - наружная пружина гасителя крутильных колебаний; 28 - кольцо ведомого диска; 29 - механизм автоматической регули­ровки положения среднего ведущего диска

Механизм сцепления (рис. 122) состоит из картера 20, нажимного диска 4 с кожухом 17, нажимными пружинами 16 и оттяжными рычагами 6', двух ведомых дисков 1 с фрикционными накладками 22 и гасителя­ми крутильных колебаний; среднего ведущего диска 2.

Штампованный кожух 17 сцепления установлен на маховике с помощью двух установочных втулок 3 и закреплен десятью болтами М10 и двумя М8.

Ведущие диски нажимной 4 и средний 2 имеют на наружной поверхности по четыре шипа, которые входят в специальные пазы маховика и передают крутящий момент двигателя на поверхности трения ведомых дисков, ступицы которых установлены на шлицах ведущего вала коробки передач или делителя.

Между кожухом 17 сцепления и нажимным дис­ком 4 размещены нажимные пружины 16, под дей­ствием которых ведомые и средний ведущий диски зажимаются между нажимным диском и маховиком.

Средний ведущий диск 2 имеет рычажный ме­ханизм 27. Он автоматически устанавливает диск 2 в среднее положение при выключенном сцеплении.

Выключающее устройство сцепления состоит из урав­новешенных на нажимном диске 4 оттяжных рычагов с упорным кольцом 14, муфты выключения сцепления 12 с упорным подшипником 10, смонтированной на крышке подшипника ведущего вала коробки передач или делителя, и вилки выключения 13, размещенной на валике в картере сцепления (делителя).

Привод сцепления (рис. 123) состоит из педали 1 сцепления с оттяжной пружиной 11, главного цилиндра 2, компенсационного бачка 5 с рабочей жидкостью, пневмогидравлического усилителя 18 трубопроводов и шлангов для подачи рабочей жидкости от главного цилиндра к усилителю сцепления и подвода воздуха от пневматической системы к усилителю сцепления.

Пневмогидравлический усилитель привода служит для уменьшения усилия на педали сцепления. Он закреплен двумя болтами к фланцу картера сцепле­ния (делителя) с правой стороны силового агрегата. При нажатии на педаль сцепления давление жидко­сти из главного цилиндра передается по трубопрово­дам и шлангам в пневмогидроусилитель сцепления на гидравлический поршень и на поршень следящего устройства, которое автоматически изменяет давле­ние воздуха в силовом пневмоцилиндре усилителя пропорционально усилию на педали сцепления.

В процессе эксплуатации, по мере износа на­кладок ведомых дисков, следует регулировать при­вод сцепления для обеспечения свободного хода муфты выключения сцепления.

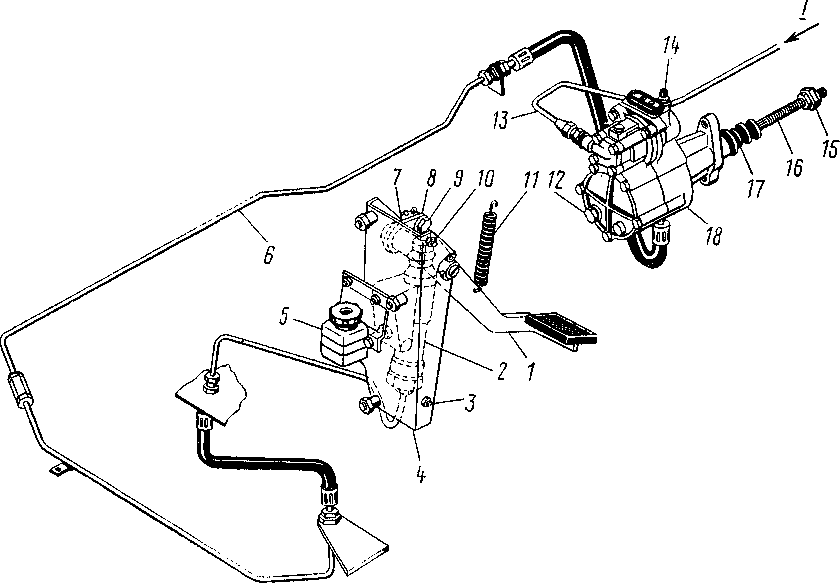

Рис. 123. Привод механизма сцепления:

1 - педаль; 2 - цилиндр главный; 3, 10 - упоры нижний и верхний; 4 - кронштейн; 5 - бачок компенсационный; 6 - трубопро­вод гидравлический; 7 - рычаг; 8 - толкатель поршня; 9 - палец эксцентриковый; 11 - пружина оттяжная;м12 - пробка; 13 - трубопровод; 14 - клапан выпуска воздуха; 15 - гайка сферическая регулировочная; 16 - толкатель поршня пневмогидроусилителя; 17 - чехол защитный; 18 - пневмогидроусилитель; I-воздух сжатый

Коробка передач

На автомобиль КамАЗ - 65117 устанавливается десятиступенчатая коробка пе­редач модели ZF 9S 131 ОТО, состоящая из основной пятиступен­чатой коробки передач и переднего двухступенчатого редуктора-делителя. Делитель имеет высшую и низ­шую (прямую) передачи и в сочетании с основной пятиступенчатой коробкой позволяет получать де­сять передач переднего хода и две заднего хода.

Применение делителя передач улучшает тягово­экономические качества автомобиля, облегчает управление автомобилем, так как при его использо­вании уменьшается частота переключения передач рычагом переключения.

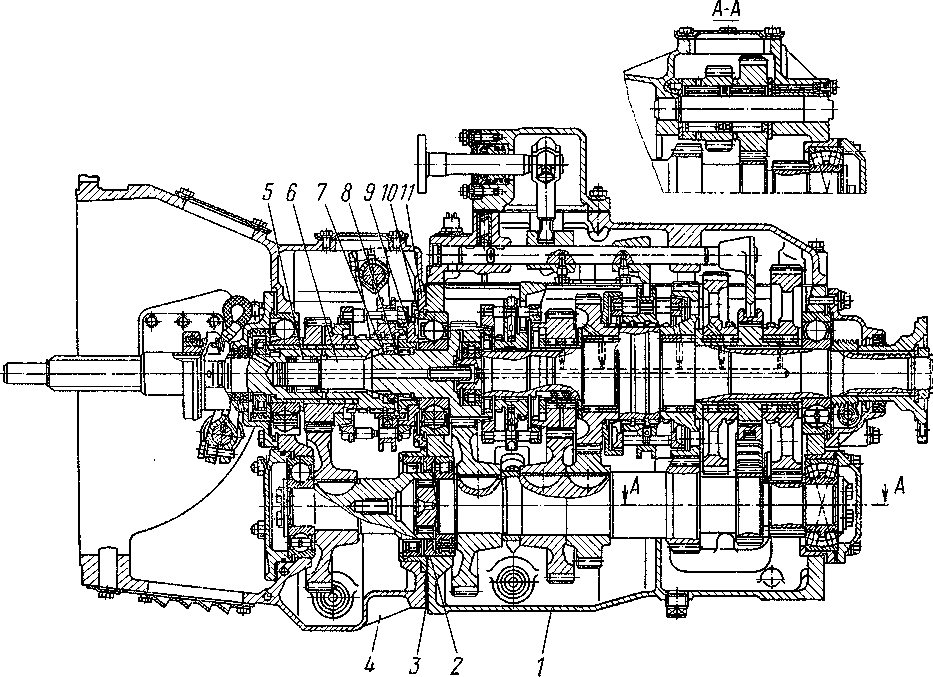

Рис. 136. Коробка передач десятиступенчатая модели ZF 9S 131 ОТО:

1 - коробка передач основная пятиступенчатая; 2 - втулка распорная; 3 - прокладка уплотнительная; 4 - делитель передач; 5 - подшипник передний роликовый ведущего вала; 6 - вал ведущий; 7 - гайка кольцевая; 8 - шайба; 9 - муфта синхронизатора; 10 - прокладки регулировочные; 11 - крышка заднего подшипника ведущего вала

Коробка десятиступенчатая передач модели ZF 9S 131 ОТО (рис. 136) состоит из основной пятиступенчатой коробки передач 1 и переднего двухступенчатого редуктора делителя 4 передач.

Коробка передач состоит из следующих основных узлов: картера коробки передач, в котором смонтированы ведущий, ведомый и промежуточный валы в сборе с шестернями, синхронизаторами и подшипниками; блока шестерен заднего хода; верхней крышки коробки с механизмом переключения передач в сборе. К переднему торцу картера коробки передач прикреп­лен картер сцепления.

Подшипники валов закрыты крышками с уплот­нительными прокладками. Крышка заднего подшипника ведущего вала внутренней расточкой цен­трируется по наружной обойме подшипника; поверхность крышки, обработанная по внешнему диаметру, является центрирующей поверхностью для картера сцепления. Во внутреннюю полость крышки вставлены две самоподжимные манжеты. Рабочие кромки манжет имеют правую насечку. Внутренняя полость большего диаметра предназначена для размещения в ней маслонагнетающего устройства; спиральные лопатки на торце крышки препятствуют раскручиванию масла в полости нагнетания маслонагнетающим кольцом, уменьшая тем самым центро­бежные силы, а значит способствуют повышению избыточного давления масла в полости нагнетания. В верхней части крышки имеется отверстие для подвода смазки из маслонакопителя коробки передач в полость нагнетания. Крышка заднего подшипника ведомого вала крепится к заднему торцу картера коробки передач и центрируется по наружной обойме заднего подшипника 22 ведомого вала. В задней части крышки установлена манжета 25 с пыльником, на рабочей кромке которой имеется левая насечка. В нижней части крышки в специальной расточке поме­щен валик, выполненный заодно с шестерней 10 червячной пары привода спидометра.

Карданная передача.

Карданная передача КАМАЗ – 65117 ) состоит из двух карданных валов: привода промежуточного и заднего мостов.

Рис. 172. Карданная передача: 1 — вал привода переднего моста; 2 — основной вал; 3 — вал привода промежуточ­ного моста; 4 — вал привода заднего моста

Карданные валы изготовлены из тонкостенных труб, к одному концу которых приварена неподвижная вилка шарнира, а к другому — шлицевая втулка, соединенная со скользящей вилкой шарнира.

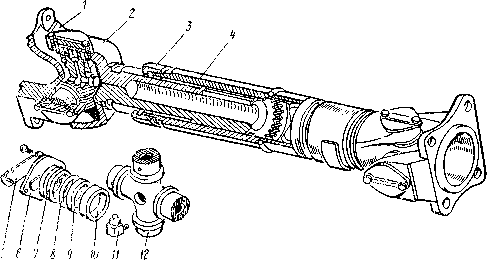

Рис. 175. Карданный вал: 1 - фланец-вилка; 2 - вилка скользящая; 3 - гайка; 4 - вал; 5 - пластина замочная; 6 - пластина опорная; 7 - подшипник игольчатый; 8 - уплотнение торцевое; 9 - манжета радиального уплотне­ния; 10 - манжета торцевая; 11 - масленка; 12 - крестовина

Все шарниры карданной передачи состоят из неподвижной или скользящей вилки, фланца-вилки и крестовины, установленной в ушках вилок на игольчатых подшипниках.

Раздаточная коробка

Раздаточная коробка (рис. 155) служит для распреде­ления и передачи крутящего момента к переднему мосту автомобиля и мостам задней тележки. Она уста­новлена на лонжероне рамы и продольной балке, расположенной между поперечинами, на кронштейнах с четырьмя резиновыми подушками.

Передаточные числа:

передача первая (низшая) 1,692

передача вторая (высшая) 0,917

Управление раздаточной коробкой дистанционное, с пневмоприводом переключения передач.Межосевой дифференциал цилиндрический, несимметричный, планетарного типа

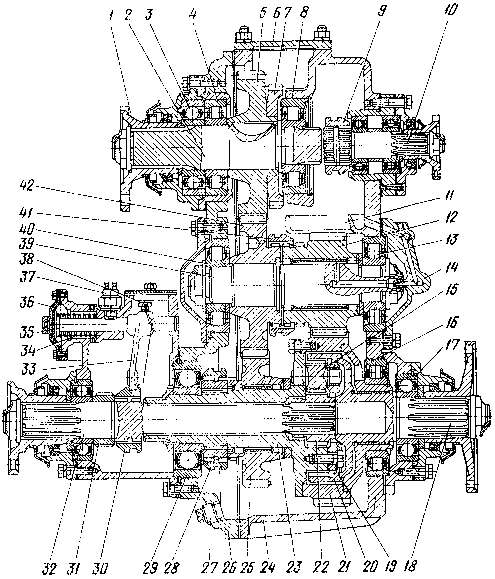

Рис. 155. Раздаточная коробка: 1 — фланец первичного вала: 2 — первичный вал; 3, 4, 8, 13. 16, 17, 29, 40 — подшипники; 5 — ведущее зубчатое колесо; 6 — крышка верхнего люка; 7 — зубчатое колесо отбора мощности; 9 - муфта включения коробки отбора мощности; 10 — коробка отбора мощности; 11 — маслосборник; 12 — зубчатое колесо низшей перс-дачи; 14 — крышка под­шипника; 15 — сателлит; 18 - вал привода задних мостов; 19 — задняя обойма дифференциала; 20 — коренное зубчатое колесо; 21 — зубчатое колесо низшей передачи дифференциала; 22 - солнечное зубчатое коле­со; 23 — передняя обойма; 24— картер раздаточной коробки; 25 — зубчатое колесо высшей передачи: 20 — крышка картера раздаточной коробки; 27 — магнитная пробка; 28, 30. 41 — муфты; 31 — ведущее зубчатое колесо привода преобразователя электрического спидо­метра: 32 — вал привода переднего моста; 33 — вилка; 34 - пружина: 35 — шток; 36 — мембрана: 37 — выключа­тель; 38 — стопорный болт; 39 — промежуточный вал; 42 - зубчатое колесо постоянного зацеплении
