Системы разработки
На шахте «Северная» в настоящее время преимущественно применяется этажно-камерная система разработки (рис. 6.6).
Рудное тело по простиранию делится на блоки. Длина блока может достигать 100 м при соответствующих горно-геологических условиях. Ширина блока приравнивается к мощности рудного тела. Высота равна высоте этажа 50 м. Подготовка блока заключается в проведении откаточного штрека на горизонте 512 м. Далее проходят доставочный штрек, блоковые восстающие и вентиляционный штрек, который при отработке верхних горизонтов будет использоваться в качестве доставочного штрека. После проведения доставочного штрека проходят заезды для выпуска и доставки руды. Одновременно проходят рудоспуск. Нарезные работы заключаются в проведении буровых штреков и отрезного восстающего. Очистные работы начинаются с разделки отрезного восстающего в отрезную щель.
Отбойка руды ведется взрыванием вееров скважин, пробуренных с буровых штреков станками HKP-100 m.
Диаметр скважин 105 мм. Расстояние между веерами скважин для отбойки 2 м. Скважины разбуриваются с двух горизонтов навстречу друг другу. Длина скважин достигает 24 м.
Отбойка руды осуществляется на компенсационное пространство. Отбитая руда под действием собственного веса перемещается до доставочного штрека и далее до рудоспусков транспортируется погрузочно-доставочными машинами марок ТОRО -200 и ТОRО 250.
Выемка руды сплошная с оставлением междукамерных целиков на участках с минимальным содержанием металла. Отработанные камеры заполняются пустыми породами от проходческих работ или гидравлической закладкой.
Применение этажно-камерной системы позволило получать довольно высокие технико-экономические показатели добычи руды. Однако эта система разработки имеет существенный недостаток – высокие потери руды в целиках. Для устранения этого недостатка предусматривается полевая подготовка блоков, что позволяет упростить конструкцию днища и снизить потери руды в целиках днища.
Многолетний опыт работы отечественных и зарубежных рудников показывает, что безопасность отработки при минимальных потерях и разубоживании руды и высокой производительности труда в аналогичных условиях обеспечивается за счет применения двухстадийной отработки запасов этажно-камерной системой с закладкой первичных камер твердеющей смесью и вторичных пустыми породами или гидравлической закладкой.

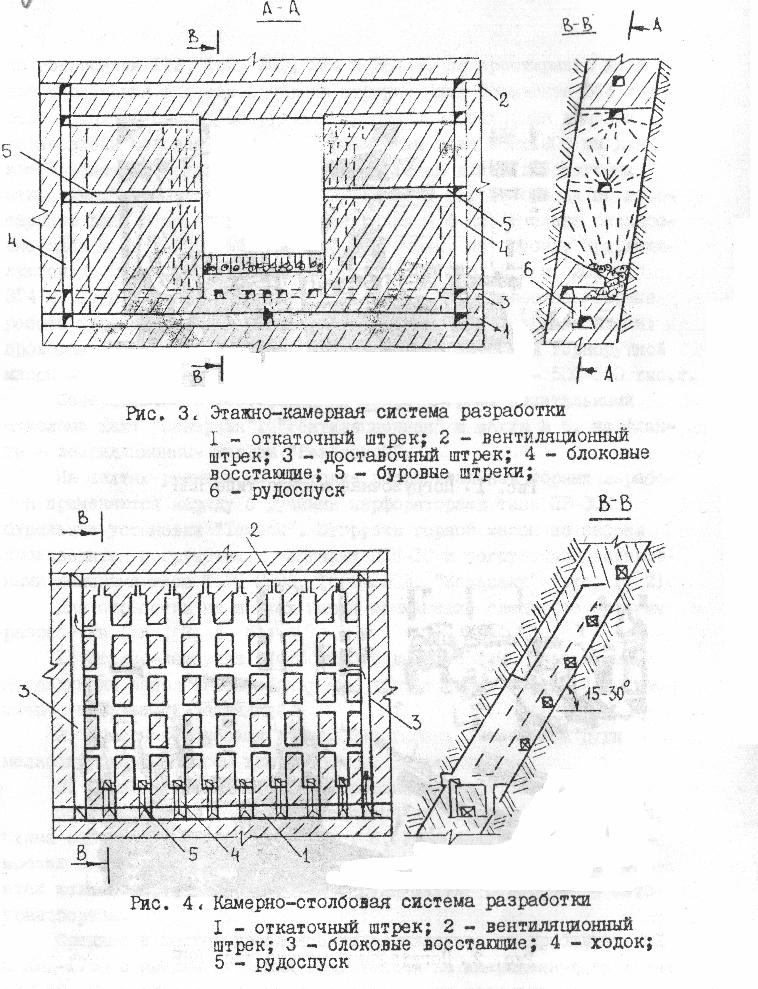

Рис. 6.6. Этажно-камерная система разработки:
1 – откаточный штрек; 2 – вентиляционный штрек; 3 – доставочный штрек;
4 – блоковые восстающие; 5 – буровые штреки; 6 - рудоспуск
Рис.
6.7. Камерно-столбовая система разработки:
1
– откаточный штрек; 2
– вентиляционный штрек;
3
– блоковые восстающие; 4
– ходок; 5
- рудоспуск
На шахте «Северная» при отработке дайки Елизаветинской применяют камерно-столбовую систему разработки (рис. 6.7)
6.7. Вентиляция
Проветривание шахты осуществляется по фланговой схеме всасывающим способом (рис. 6.8). Основная масса свежего воздуха, пройдя через калориферы (в летнее время они отключены) поступает в шахту по стволу шх."Северная".
Распределение поступающего воздуха по горизонтам, флангам, блокам в основном естественное с применением вентиляционных дверей и перемычек.
Проветривание подготовительных выработок осуществляется вентиляторами местного проветривания.
Свежий воздух поступает на рабочие горизонты 512 , 462 , 412 м от ствола шахты «Северная», омывает забои и загрязненный выдается по штрекам ППД гор. 462 м и гор.412 м квершлагам шх."Вентиляционная" гор.462 м, гор.412 м и гор.512 м, стволу шх."Вентиляционная" на поверхность вентилятором главного проветривания ВОД-21.
Суммарное поступление воздуха в шахту составило 8 4,0 мЗ/с. Шахта обеспечена свежим (поступившим по стволам) воздухом на 100,6 %, а за вычетом внутришахтных утечек на 93,8 %. Суммарная производительность вентиляторов главного проветривания составляет 96 мЗ/с.
