6.4. Гидрогеология
Рудное поле месторождения в основном сложено слабоводоносными породами. Дайки гранитоидов с залегающими в них кварцевыми жилами, а также красичными жилами и трещины смещений представляют собой совершенную дренажную систему, осушающую все вмещающие породы месторождения. Наиболее обводненными являются породы, слагающие северную его часть, а также участок, находящийся под поймой реки Березовки.
Повышенной водостойкостью отличаются породы зоны выветривания до глубины 100 м. Водоносность в значительной мере зависит также от степени трещиноватости пород, при этом трещиноватость с глубиной постепенно уменьшается. Суммарный среднегодовой приток воды на руднике составляет 1600 м3/ч, причем на долю глубоких горизонтов приходится примерно 20 % от общего объема притока. Трещинные воды являются гидрокарбонатными, сульфатно-карбонатными со слабощелочной реакцией, слабоминерализованные.
6.5. Современное состояние горных работ
6.5.1. Вскрытие шахтного поля. Околоствольные дворы
Вскрытие запасов шахты «Северная» произведено вертикальными стволами (рис. 6.2). Помимо стволов шахты «Северная» и Вентиляционной» для вскрытия запасов пройдены стволы шахты «Слепая-1» и «Слепая-2».
Ствол шахты «Северная» (рис. 6.3) имеет круглую форму сечения с диаметром в свету 5,0 м. (см.рис. 6.3,а). Ствол пройден до горизонта 512 м, оборудован двухклетевым подъемом под вагонетку типа ВГ-2,2. Назначение ствола – спуск и подъем людей, руды, материалов, оборудования, пустой породы, а также для подачи в шахту свежего воздуха. Сечение ствола вчерне 25,5 м2, а в свету 19,6 м2. Ствол сбит с горизонтами 112, 162, 412, 462, и 512 м. В стволе имеется ходовое отделение
Ствол шахты «Вентиляционная» (см.рис. 6.3,б) имеет круглую форму диаметром в свету 4,5 м и закреплен бетоном толщиной 250 мм. Ствол пройден до горизонта 712 м, и оборудован клетевым подъемом под вагонетку ВГ-2,2. Ствол служит для выдачи исходящей струи воздуха.
б
Рис. 6.3. Сечение стволов шх. «Северная» (а) и шх. «Вентиляционная» (б)
Стволы шахт «Слепая-1» и «Слепая-2» находятся на западном крыле поля шахты «Северная» и выполняют вспомогательные функции при отработке дайки Елизаветинской. Ствол имеет прямоугольную форму сечения, закреплен деревом, оборудован двухклетевым подъемом и используется в качестве запасного выхода с гор. 162.
Ствол шахты «Слепая-1» пройден с горизонта 162 м на горизонт 262 м и предназначен для выдачи породы на горизонт 162 м, для спуска леса, механизмов, прокладки трубопровода, водоотлива. Ствол имеет прямоугольную форму сечения, сечение ствола в свету 6,4 м2. В стволе имеется два клетевых отделения под вагонетку типа ВО-0,33, ходовое и трубное отделения. Ствол служит для спуска и подъема людей с горизонта 212 м на 162 м дайки Елизаветинской.
Ствол шахты «Слепая-2» пройден с горизонта 162 м на горизонт 262 м, имеет прямоугольную форму сечения, сечение ствола в свету 3,4 м2, закреплен деревом. Имеет два отделения: клетевое под вагонетку типа В0-0,33 и ходовое. Предназначен для обеспечения второго механизированного подъема с горизонта 212, 262 м, дайки Елизаветинской.
Околоствольные дворы шахты «Северная» оборудованы на горизонтах 112, 162, 314, 462, 512 м (рис. 6.4). Околоствольный двор на горизонте 162 м имеет клетевую ветвь для обмена вагонеток типа ВГ-2,2, насосную камеру, камеру ЦПП, водосборник, рассчитанный на четырехчасовой приток воды с горизонта 162 и 262 м. дайки Елизаветинской, главная водоотливная участка автоматизирована.
На горизонте 314 м, отличие руддвора от горизонта 162 м состоит в том, что нет выработок водоотливного комплекса. Горизонт 512 м является основным на выдаче руды, поэтому здесь оборудован основной руддвор шахты. Руддвор имеет углубленную насосную камеру, рассчитанную на нормальную откачку водопритока с учетом воды с гидрозакладкой, емкость на четырехчасовой приток, комплекс водосборников, камеру ЦПП.
Все околоствольные дворы шахты «Северная» являются двухсторонними (исключая гор. 112 м), они построены по одной схеме: околоствольный двор состоит из грузовой ветви с двухпутевой выработкой и объединенной выработки. Механизация обмена вагонеток осуществляется с помощью контактных толкателей типа ТК-16 и цепных толкателей ТЦ8-13, устанавливаемых соответственно на порожняковой и грузовой ветвях. Кроме вышеуказанных выработок на всех горизонтах предусмотрены камеры ожидания.
Околоствольные дворы шахты «Вентиляционная» предусмотрены на горизонтах 112, 162, 314, 412, 462, 512 м., имеют тупиковый тип на всех горизонтах. Руддвор представляет собой двухпутевую выработку, рассчитанную на маневры одного электровоза с составом вагонеток.
Кроме указанных выработок на горизонтах 162 и 512 м. предусмотрены вне руддворов следующие камерные выработки: электровозное депо, противопожарный склад, мастерская для бурильных машин.
Общий объем вскрывающих выработок для проведения разведочных работ составляет 41337 м3, а объем геологоразведочных работ – 27258 м3. Общая длина действующих выработок составляет 15 км.
Дайки вскрыты квершлагами. По простиранию даек для подготовки запасов пройдены штреки. Горные выработки в основном не крепятся (рис. 6.5).

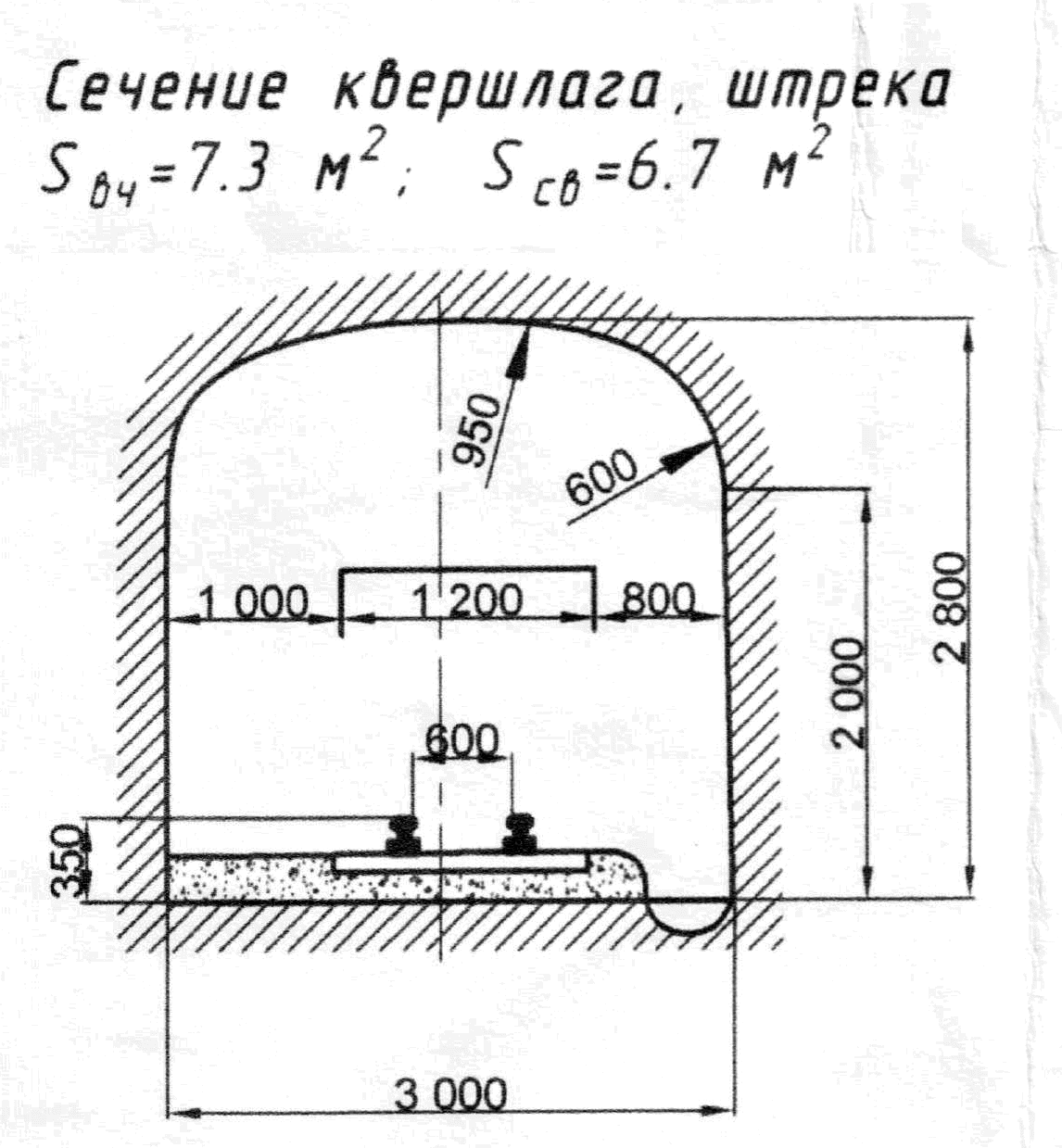

Рис. 6.5. Сечение штреков и квершлагов на шх. «Северная»
В случае сложных горно-геологических условий – наличия ослабленных пород и нарушений- для крепления выработок применяется железобетон, железобетонные штанги, дерево, набрызгбетон.
Березовское месторождение ниже горизонта 262 м отнесено к удароопасным. В связи с этим на удароопасных участках выработки проходятся шатровой формы с выполнением мероприятий по приведению их в неудароопасное состояние.
