7. Ввод оптических кабелей в объекты связи
Ввод ОК в здания объектов связи производится в соответствии с РД 45.155-2000 "Заземление и выравнивание потенциалов аппаратуры ВОЛП на объектах проводной связи" через помещение ввода кабелей (кабельную шахту).
РД 45.155-2000 Заземление и выравнивание потенциалов аппаратуры ВОЛП.pdf
Каналы вводного блока должны быть герметично заделаны как со стороны помещения ввода кабелей, так и со стороны станционного колодца, с целью предотвращения возможности проникновения через них воды и газа в здание.
Рис 6 - Схема ввода ОК в здание объекта связи
В помещении ввода кабелей к кабельному щитку заземления (бронепокровы) подключаются медным проводом сечением не менее 4 мм2 металлические конструктивные элементы ОК. Подключение производится через съемные перемычки или клеммный щиток (щиток КИП) с целью обеспечения возможности подключения к бронепокровам ОК трассопоисковых приборов и контроля сопротивления изоляции "бронепокров-земля" (рис. 6).
Вводимый оптический кабель монтируется муфтой с внутриобъектовым ОК (без металлических конструктивных элементов, с оболочкой из материала, не распространяющего горение), который подключается к оптическому оконечному устройству (оптическому кроссу).
Линейный ОК можно прокладывать непосредственно до оконечного кабельного устройства, если его помещают в трубу из не распространяющего горение материала (стальную, поливинилхлоридную или металлорукав), или же если на наружную оболочку ОК наносится дополнительное покрытие из не распространяющего горение материала (например, обмотка ОК поливинилхлоридной лентой).

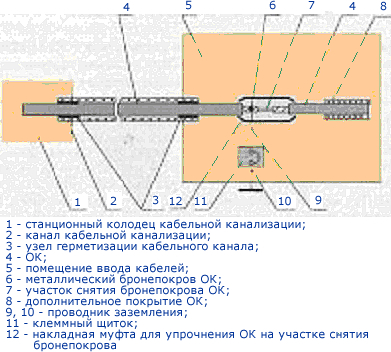

Рис
7- Схема ввода ОК в здание объекта связи
В помещении ввода кабелей на металлическом бронепокрове ОК должен быть выполнен кольцевой разрыв на длине 100... 150 мм. Линейная сторона бронепокрова медным проводом сечением не менее 4 мм2 подключается к кабельному щитку заземления через съемные перемычки или клеммный щиток, станционная сторона участка ОК подключается в оптическом оконечном устройстве к кольцевому потенциаловыравнивающему проводнику или, при отсутствии такового, к клемме защитного заземления (рис. 7).
Ввод ОК в контейнер НРП-О производится через вводные патроны подземной части контейнера НРП-О в соответствии со схемой рисунка 8.
Рис
8 - Схема ввода ОК в контейнер НРП-О
В корпусе устройства ввода металлический бронепокров ОК разделывается и к нему подключается герметизированный проводник КИП с медной жилой сечением не менее 4 мм2. При этом должны быть обеспечены: герметизация ввода ОК и провода КИП относительно устройства ввода, механическое соединение бронепокрова ОК с устройством ввода с обеспечением их электрической изоляции друг от друга.
Провод КИП вводят в наземную часть контейнера НРП-О (надстройку), где подключают к щитку заземления. Для обеспечения возможности подключения трассопоисковых приборов к бронепокрову ОК и контроля сопротивления изоляции "бронепокров - земля" конструкция щитка заземления должна быть снабжена съемными перемычками, или же между щитком заземления и проводом КИП устанавливается клеммный щиток КИП.
Бронепокровов ОК (включая провод КИП) не должен вводиться внутрь подземной части контейнера НРП-О.
Рис

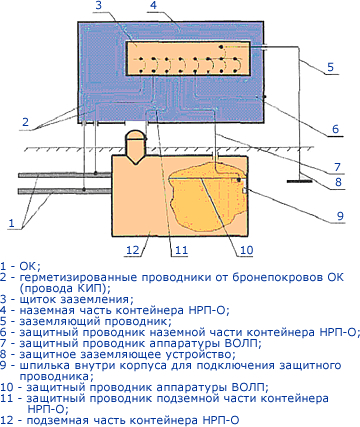

9- Схема подключения защитных
проводников
в НРП-О
Для контейнера НРП-О защитное заземляющее устройство в наземную часть контейнера НРП-О (надстройку) вводится заземляющим проводником длиной не более 15 м и сечением не менее 16 мм2 через приямок. Концевая заделка заземляющего устройства осуществляется с помощью щитка заземления согласно рис. 9.
К щитку заземления подключаются:
корпус
подземной части контейнера НРП-О;
корпус наземной части;
защитный проводник, вводимый в подземную часть контейнера НРП-О;
нулевые защитные проводники (при использовании трехфазной пятипроводной или однофазной трехпроводной систем токоведущих проводников питающих электрических систем переменного тока);
защитные проводники электрооборудования, размещаемого в наземной части контейнера НРП-О;
провода КИП от бронепокровов ОК.
Сечение медножильных проводников для заземления бронепокровов ОК должно быть не менее 4 мм2, сечение медножильных проводников для заземления остальных элементов НРП-О - не менее 16 мм2.
