Опис технологічного процесу
Розглянемо принципи роботи ТЕЦ. Паливо і повітря безперервно надходять в топку котла. В якості палива використовується газ. При спалюванні палива хімічно зв’язана енергія перетворюється в теплову. Утворені продукти згоряння омивають поверхні нагріву котла (пароперегрівник, економайзер, повітропідігрівник), віддаючи тепло воді та парі, після чого за допомогою димососа та димової труби видаляються в атмосферу. У котлі вода нагрівається до температури насичення, випаровується, а утворена насичена пара спершу надходить в пароохолоджувач, де охолоджується до необхідної температури, а потім в пароперегрівник. Перегріта пара направляється по трубопроводах у турбіну, де її теплова енергія перетворюється в механічну. При цьому механічна енергія потоку пари перетворюється на механічну енергію ротора турбіни. Відпрацьована в турбіні пара потрапляє до конденсатора, віддає теплоту охолоджувальній воді і конденсується. Утворений конденсат конденсатним насосом через регенеративні підігрівачі подається в деаератор. Деаератор служить для видалення з води розчинених у ній агресивних газів. Деаерація проводиться для того, щоб довести до допустимих значень вміст кисню і вуглекислого газу в ній і тим самим знизити швидкість корозії в трактах води і пари. Деаерована вода живильним насосом через підігрівачі подається в котел і цикл повторюється. Втрати води в котлі поповнюються підживлювальною водою з вузла живлення, яка надходить зі станції ХВО.
Котельний цех
В котельному цеху ТЕЦ встановлено чотири парові котли типу Б-25/15 ГМ та три водогрійні типу ТВГМ-30 та їх допоміжне обладнання. Кожен котел має автоматичний щит керування, який дозволяє повністю контролювати технологічний процес.
Опис парового котла типу б-25/15-гм
Паровий котел типу Б-25/15-ГМ однобарабанний, вертикально-водотрубний з природною циркуляцією, радіаційного типу та П-подібною компоновкою.
Склад і робота котла
Котел Б-25/15-ГМ має повністю екрановану топкову камеру, призначений для спалювання природного газу. За топковою камерою в горизонтальному газоході розміщений пароперегрівник, а в вертикальній конвективній шахті - водяний економайзер і трубчастий повітропідігрівник. Стіни топкової камери покриті екранами. Всього екранних труб – 150 шт. Котел виконаний по схемі двохступеневого випаровування з одностороннім відсіком, розміщеним з торця барабана.
Барабан котла виконаний зварним, внутрішній діаметр – 1500 мм, товщина стінки – 36 мм.
Пароперегрівник складається з одного пакета труб 38х3 мм; водяний економайзер стальний, гладкотрубний, складається з двох пакетів труб 28х3 мм. Котел обладнаний турбулентними пальниками з периферійною подачею газу. Продуктивність одного пальника – 1100 м3 /год.
Основні технічні характеристики котла Б-25/15-ГМ наведені в табл.2.
Таблиця 2
Загальна характеристика котла б-25/15-гм
| № п/п | Найменування | Одиниця виміру | Котел Б-25/15-ГМ |
| 1. | Продуктивність | т/год | 25 |
| 2. | Розрахунковий робочий тиск | кг/см2 |
 |
|
 | а) за паровою засувкою |
 | 14 |
|
 | б) в барабані котла |
 | 16 |
| 3. | Розрахункова температура перегрітого пару | 0 С | 350 |
| 4. | Поверхня нагріву пароперегрівника | м2 | 71 |
| 5. | Поверхня нагріву економайзера | м2 | 316 |
| 6. | Поверхня нагріву повітропідігрівника | м2 | 678 |
| 7. | Об’єм топкової камери | м3 | 98 |
| 8. | Об’єм | м3 |
 |
|
 | а) водяний |
 | 10,81 |
|
 | б) паровий |
 | 7,84 |
|
 | в) живильний |
 | 1,267 |

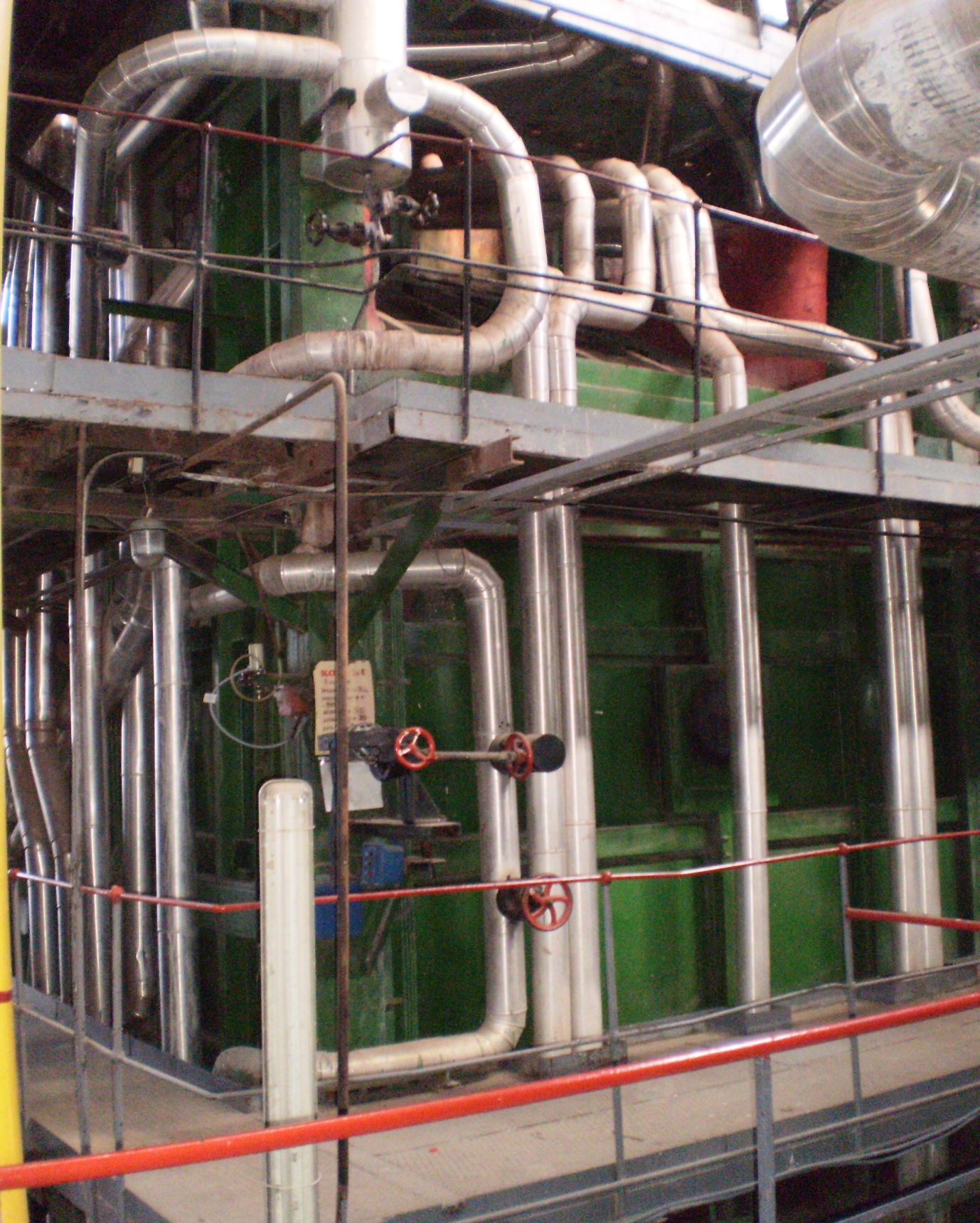

Рис.2. Загальний вигляд парового котла Б-25/15-ГМ

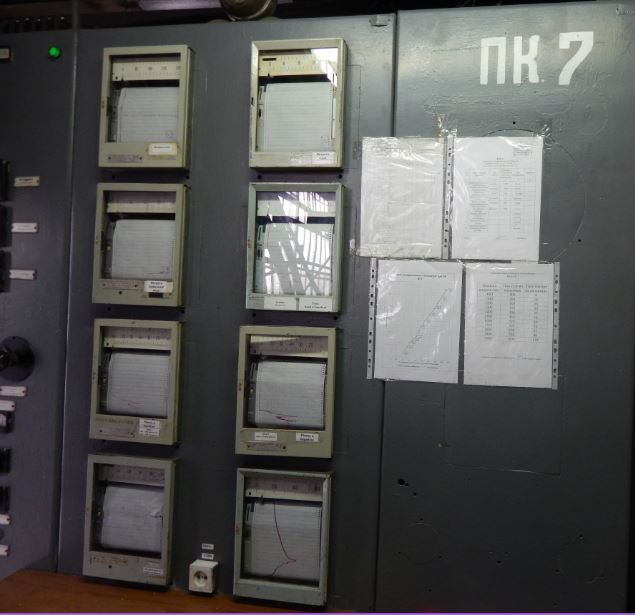

Рис.3. Автоматичний щит управління котла Б-25/15-ГМ
