35. Измерительные трансформаторы напряжения.

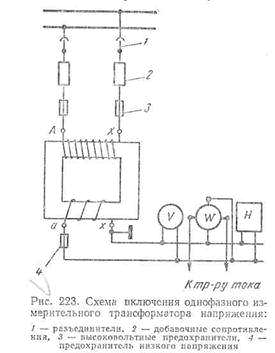

Измерительный трансформатор напряжения служит для понижения высокого напряжения, подаваемого в установках переменного тока на измерительные приборы и реле защиты и автоматики. Номинальным коэффициентом трансформации трансформатора напряжения кв называется отношение номинальной величины первичного напряжения к номинальной величине вторичного напряжения. Погрешность в коэффициенте трансформации и угловая погрешность увеличиваются с нагрузкой. Поэтому трансформаторы нельзя нагружать сверх номинальной мощности. При напряжении до 3 кв трансформаторы выполняются с сухим (воздушным) охлаждением, свыше 6 Кб — с масляным охлаждением. Трансформаторы напряжения изготовляются однофазными и трехфазными. На рис. 223 показана схема включения однофазного измерительного трансформатора напряжения. Для защиты трансформатора от перегрузок и коротких замыканий в цепи измерительных приборов во вторичную обмотку включается низковольтный плавкий предохранитель. В случае пробоя изоляции высоковольтной обмотки сердечник и вторичная обмотка могут получить высокий. Во избежание этого вторичная обмотка и металлические части трансформатора заземляются. Предохранитель в заземленный конец вторичной обмотки не включается. Для защиты высоковольтной сети от последствий короткого замыкания в первичной обмотке трансформатора она включается в сеть через высоковольтные предохранители. В целях облегчения работы высоковольтных предохранителей последовательно с ними включаются дополнительные токсограничивающие сопротивления, которые, уменьшая величину тока короткого замыкания, обеспечивают надежную работу предохранителей. Для отключения трансформатора от сети служат разъединители.

Рассеяние магнитного потока и потери в сердечнике приводят к погрешности измерения. Погрешность зависит от конструкции магнитопровода, магнитной проницаемости стали и от cosφ2, т.е. от вторичной нагрузки. В конструкции трансформаторов напряжения предусматривается компенсация погрешности по напряжению путем некоторого уменьшения числа витков первичной обмотки, а также компенсация угловой погрешности за счет специальных компенсирующих обмоток. Для уменьшения погрешностей γu и δu сопротивления обмоток трансформатора Z1 и Z2 делают по возможности малыми, а магнитопровод выполняют из высококачественной стали достаточно большого поперечного сечения, чтобы в рабочем режиме он не был насыщен. Благодаря этому обеспечивается значительное уменьшение тока холостого хода.

37. Виды и назначение схем электрических станций и подстанций. Виды и назначение схем

Главная схема электрических соединений электростанции (подстанции) –совокупность основного электрооборудования (генераторы, трансформаторы, линии), сборных шин, коммутационной и другой первичной аппаратуры со всеми выполненными между ними в натуре соединениями.

Выбор главной схемы определяет полный состав элементов и связей между ними и потому является определяющим при проектировании электрической части электростанции (подстанции). Выбор главной схемы является основой для составления принципиальных схем электрических соединений, схем собственных нужд, схем вторичных соединений, монтажных схем и т.д.

На чертеже главные схемы изображаются в однолинейном исполнении при отключенном положении всех элементов.

Все элементы и связи между ними изображаются в соответствии со стандартами единой системы конструкторской документации (ЕСКД). Структурные схемы: показываются основные функциональные части электроустановки (распределительные устройства, трансформаторы, генераторы) и связи между ними.

С лужат для дальнейшей разработки более подробных и полных принципиальных схем и для общего ознакомления с работой электроустановкой.

Упрощенные принципиальные схемы: отсутствуют некоторые аппараты (трансформаторы тока, трансформаторы напряжения, разрядники и т.п.)

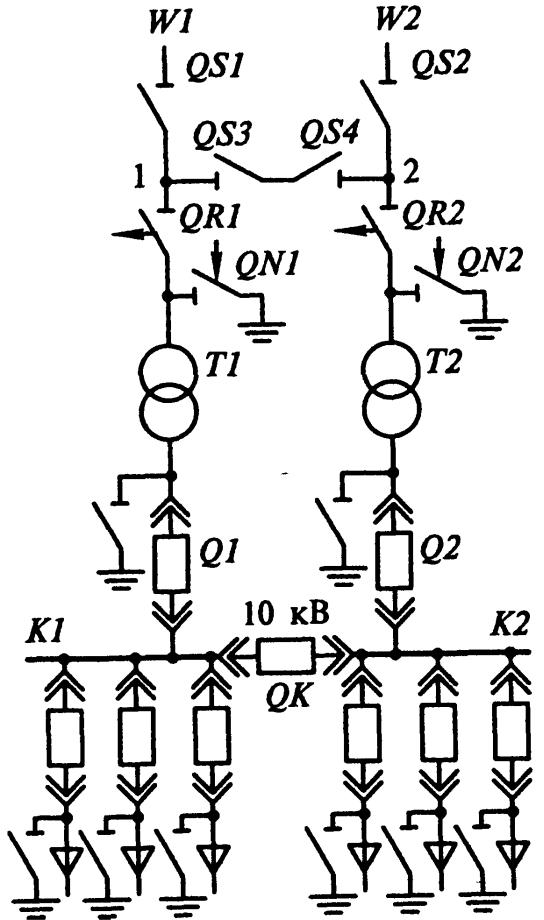

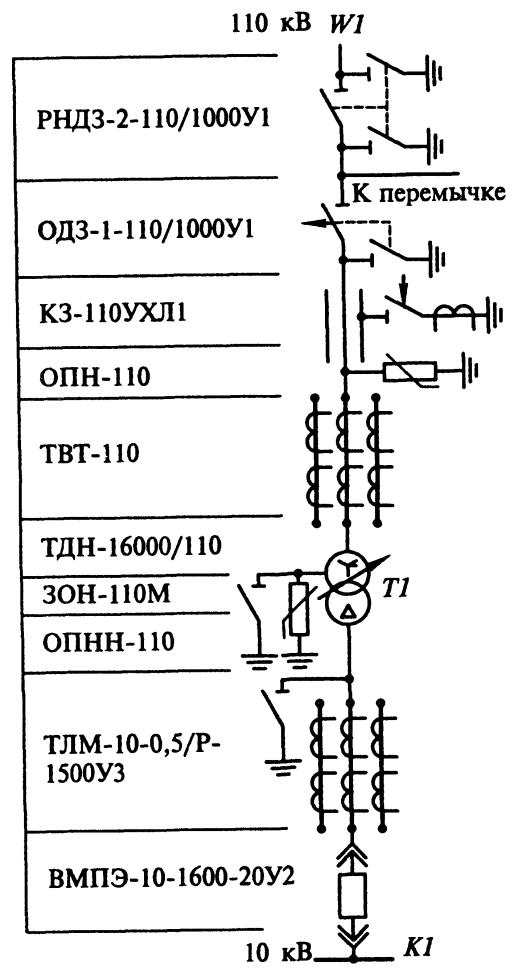

Полные принципиальные схемы:

у казываются все аппараты первичной цепи и указываются типы применяемых аппаратов(показывают все аппараты первичной цепи, заземляющие ножи разъединителей и отделителей, указывают типы применяемых аппаратов)

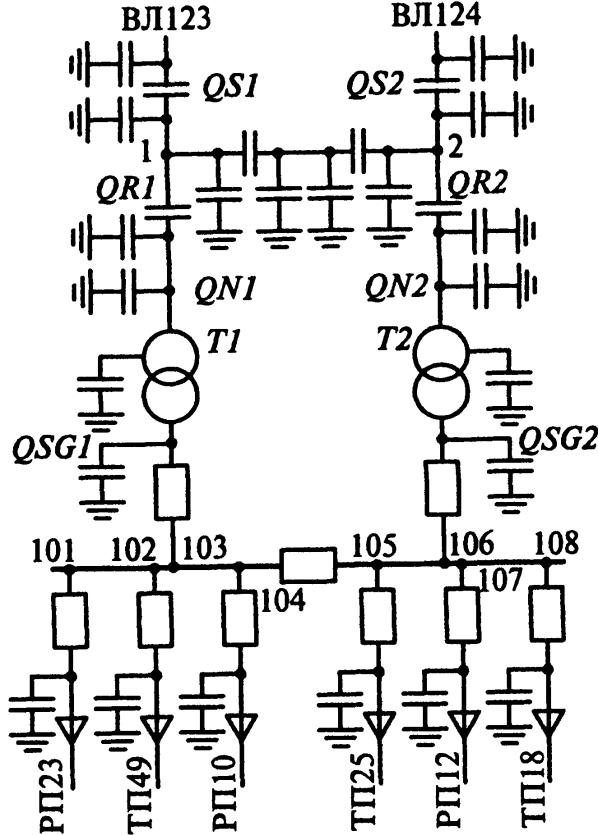

Оперативные схемы:

указывается только основное оборудование (в условном виде).

Используются для произведения оперативных переключений дежурным персоналом. На этой схеме условно показываются разъединители и заземляющие ножи.

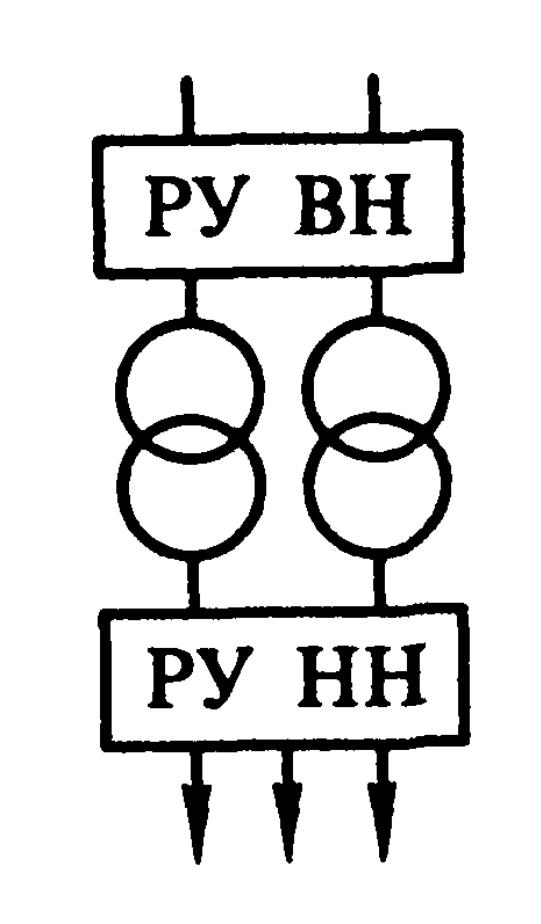

39.Структурные схемы электрических станций и подстанций. Структурные схемы: показываются основные функциональные части электроустановки (распределительные устройства, трансформаторы, генераторы) и связи между ними.

Структурная электрическая схема зависит от состава оборудования (числа и мощности генераторов и трансформаторов), распределения генерирующих мощностей и нагрузки потребителей между РУ различного уровня напряжения и определения связей между этими РУ.

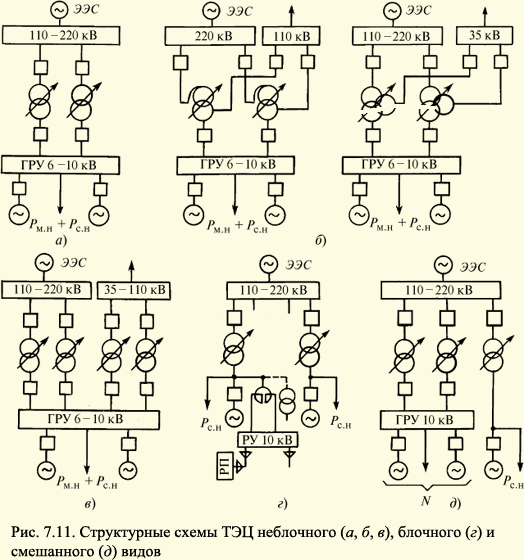

На рис. 7.11 представлены структурные схемы ТЭЦ. Если мощность местной нагрузки Рм.н относительно велика и составляет не менее 30—50 % суммарной мощности установленных генераторов, то целесообразно сооружение РУ генераторного напряжения (ГРУ 6—10 кВ), к которому подключаются генераторы и кабельные линии местной нагрузки (рис. 7.11, а). При наличии местной нагрузки не только на генераторном напряжении, но и на напряжениях 35 и 110 кВ структурная схема выполняется по вариантам, приведенным на рис. 7.11, б, в. Если мощность местной нагрузки относительно невелика и составляет менее 30 % суммарной мощности установленных генераторов, то структурную схему ТЭЦ можно строить по блочному принципу (рис. 7.11, г). В этом случае местная нагрузка и с.н. ТЭЦ питаются от понижающих трансформаторов или реакторов, подключение которых к генераторам осуществляется с помощью ответвления от главного токопровода, соединяющего генератор и блочный трансформатор. Для повышения надежности электроснабжения местной нагрузки точка подключения ответвления располагается за генераторным выключателем, тогда в случае отключения генератора по какой-либо причине ее питание будет осуществляться от блочного трансформатора.

Возможно также присоединение двух (трех) генераторов мощностью 60—100 МВт к ГРУ 10 кВ, к которому подключается местная нагрузка, а другие генераторы работают по блочному принципу (рис. 7.11, д).

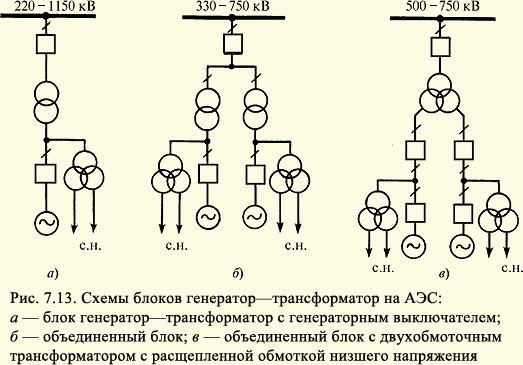

Для КЭС, АЭС и ГЭС нагрузка на генераторном напряжении отсутствует, поэтому в основу построения их электрической схемы положен блочный принцип, а именно: единичный блок генератор—трансформатор с генераторным выключателем (рис. 7.12, б) или без него (рис. 7.12, a — ранее принятое решение); объединенный (рис. 7.12, в) или укрупненный блоки, когда два, три генератора подключаются к одному трансформатору (обычно на ГЭС).

Единичные и объединенные блоки применяются на ТЭС и АЭС, укрупненные — на ГЭС. В последнем случае для подключения генераторов используются трансформаторы с расщеплением обмоток низшего напряжения на 2—3 части (рис. 7.13, в).

При наличии генераторного выключателя уменьшается число коммутационных операций в РУ повышенного напряжения и РУ собственных нужд (с.н.) электростанции, что повышает их надежность, позволяет осуществлять пуск и останов блоков без привлечения к этому резервных трансформаторов с.н.

В настоящее время установка генераторных выключателей предусматривается всегда.

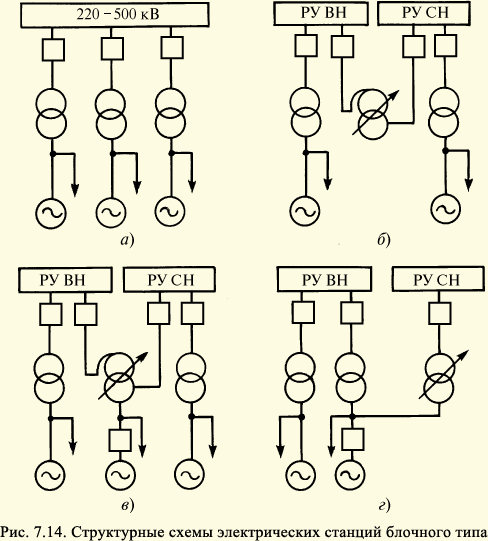

Если выдача мощности от электростанции осуществляется на одном повышенном напряжении, все блоки станции присоединяются к РУ этого напряжения (рис. 7.14, а), при этом вопрос о виде блока решается отдельно. Если же выдача мощности от электростанции осуществляется на двух повышенных напряжениях (рис. 7.14, б, в, г) и сети эффективно заземлены, то возможны несколько вариантов исполнения схем:

с отдельными автотрансформаторами связи (АТС) между РУ ВН и СН (рис. 7.14, б). Суммарная мощность присоединяемых к РУ СН блоков должна соответствовать максимальной мощности, выдаваемой в сеть этого напряжения;

с использованием блочных повышающих автотрансформаторов, которые одновременно обеспечивают связь между РУ двух повышенных напряжений (рис. 7.14, в). Мощность присоединяемых к РУ СН блоков должна быть больше мощности потребителей, подключенных к этому РУ;

с двумя двухобмоточными трансформаторами разной мощности в блоке (рис. 7.14, г). Эта схема целесообразна при малой нагрузке (до 15 % номинальной мощности генератора) на среднем напряжении.

В случае, когда сеть среднего напряжения не заземлена или компенсирована, вместо автотрансформаторов устанавливаются трехобмоточные трансформаторы.

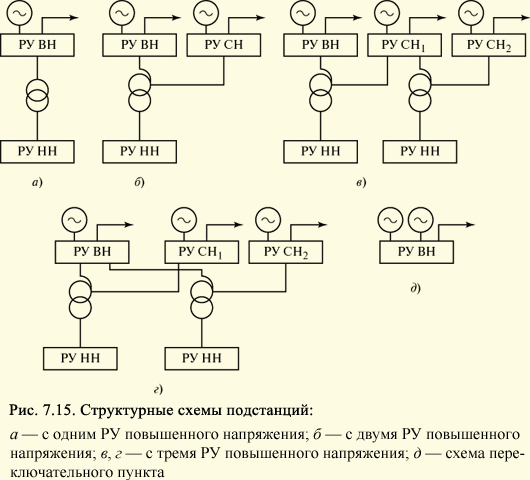

На рис. 7.15 представлены структурные схемы ПС. По своему назначению ПС делятся на:

системные, осуществляющие связь между отдельными районами энергосистемы или между различными энергосистемами на напряжении 220—750 кВ;

потребительские, служащие для распределения электроэнергии и энергоснабжения потребителей.

По способу присоединения к электрической сети ПС разделяются на тупиковые, ответвительные, проходные и узловые.
