Конверт Изучить схематические следы подошвы обуви и стопы ноги.

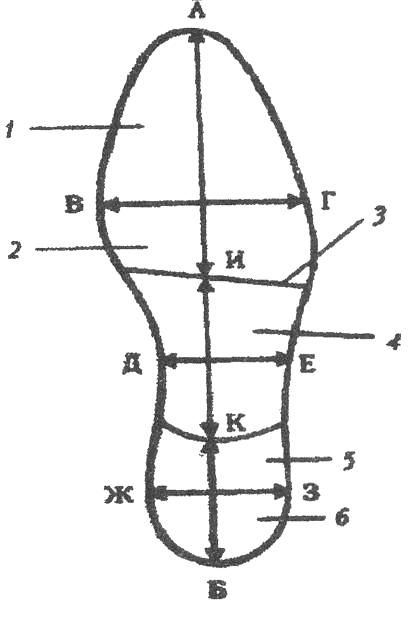

Части подошвы обуви

1 носок

2 подметка

3 задний край подметки

4 промежуточная часть

5 передний край каблука

6 каблук

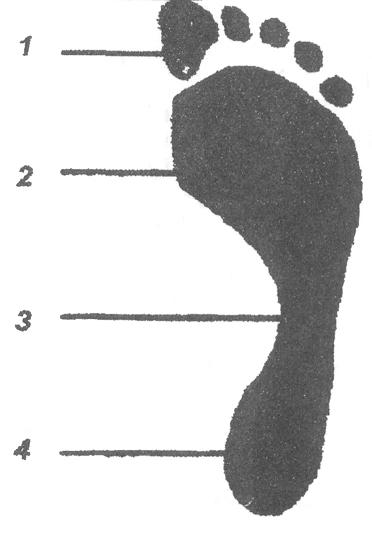

Части следа босой стопы

1 пальцы

2 плюсневая часть

3 промежуточная часть

4 пяточная часть

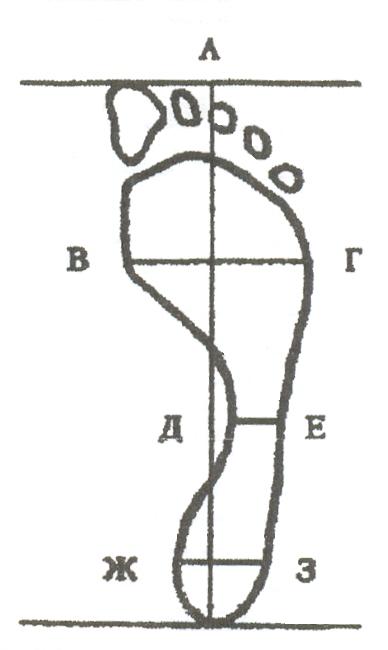

Измерение следа босой стопы

Б

АБ – общая длина следа

ВГ – ширина плюсны

ДЕ – ширина свода

ЖЗ – ширина пятки

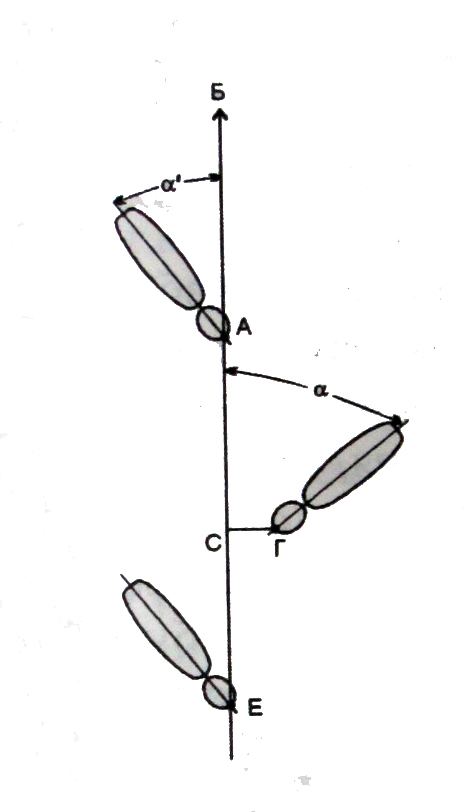

БЕ

Линия направления движения

СА

Длина шага (левого)

СЕ

Длина шага (правого)

СГ

Ширина шага

а*

Угол разворота левой ноги

а

Угол разворота правой ноги

… в N часов N минут в коридоре N-ого здания на бетонном полу были обнаружены три сходных по размеру и рисунку подошвенной части грязевых следа обуви, а именно: два следа обуви левой ноги (следы №1 и №3) и один правой (след №2).Следы являются статическими поверхностными. Вещество следа состоит из смеси песка, воды, грунта и иных мелких частиц.

Взаиморасположение следов указывает на то, что они представляют собой последовательную «дорожку следов ног», которая располагается по направлению от входной двери к кассе и начинается на расстоянии 8,5 сантиметров от северного угла помещения и заканчивается в 24 сантиметрах от внешнего угла северо-западной стены, в которой расположена дверь, ведущая в складское помещение. След №1 расположен в 34 сантиметрах от указанной стены, след №2 - в 17,5 сантиметрах, след №3 – в 34,5сантиметрах.Точное расположение следов в пространстве зафиксировано в приложении в схеме №1.

Длина дорожки: 99,5 сантиметров. Дина шага правой ноги: 31 сантиметров. Длина левого шага: 39,5 сантиметров. Ширина постановки ног: 16,5 сантиметров. Следы расположены параллельно друг другу (угол разворота как левой, так и правой стопы составляет 0°). Длина каждого отдельного следа: 30 сантиметров… * фиксация – во втором фрагменте протокола

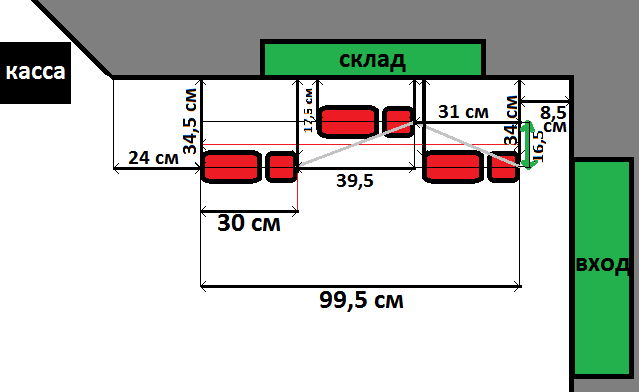

Приложение № 1

к протоколу осмотра места происшествия

от «01» сентября 2013 г.

Длина дорожки

99,5 см

Длина левого шага

39,5 см

Длина правого шага

31 см

Ширина

16,5 см

Угол разворота обеих стоп

90 °

...В одном из следов (след №2 – след левого ботинка) наиболее четко различим рисунок подошвенной части обуви с четко отличимыми каблуком и подметочной частью:Общая длина подошвы: 30 см. Длина подметочной части: 14 см внешней стороны и 13, 5 с внутренней, каблука: 9 см, промежуточной части: 7 см с внешней стороны и 7,5 см с внутренней. Ширина подметочной части в самом широком месте: 10 см, каблука: 8см. Точную ширину промежуточной части определить нельзя, т.к. она не соприкасалась с полом и, соответственно не отобразилась на нем (предположительно, не более 8 см).

Форма носка округлая, равно как и форма внутренних и внешних срезов подошвы и каблука.Рисунок подошвы рельефный, состоит из многоугольников неправильной формы (небольшие трапеции на подметке в центре и многоугольники, напоминающие песочные часы по краям, как на подметке, так и на каблуке), расположенных, соответственно, на подметке в два, а на каблуке в один ряд, расширяющиеся от центра к краям подошвы. На рисунке подметочной части частично видно название марки-производителя: различимы английские буквы, начертанные прописью справа налево в зеркальном отражении в следующем порядке: «W», «r», «a», «n», «g». Поверхность подошвы явно деформирована, предположительно оплавлена, что выражено в продольных бороздах длиной около 10 сантиметров, расположенных в середине подметочной части с переходом на промежуточную часть, а также в смещении и слиянии некоторых многоугольников в форме «песочных часов», составляющих рисунок каблука со стороны внешней части.

Дорожка следов сфотографирована на такой-то фотоаппарат с такими-то характеристиками при таком-то освещении.

Образцы вещества, образовавшего следы скопированы на листы чистой бумаги, соскоблены, изъяты и упакованы в непрозрачные пластиковые пакеты № 1 и № 2, снабжены соответствующими пояснительными записками, герметично запечатаны, заверены подписями понятых и следователя…

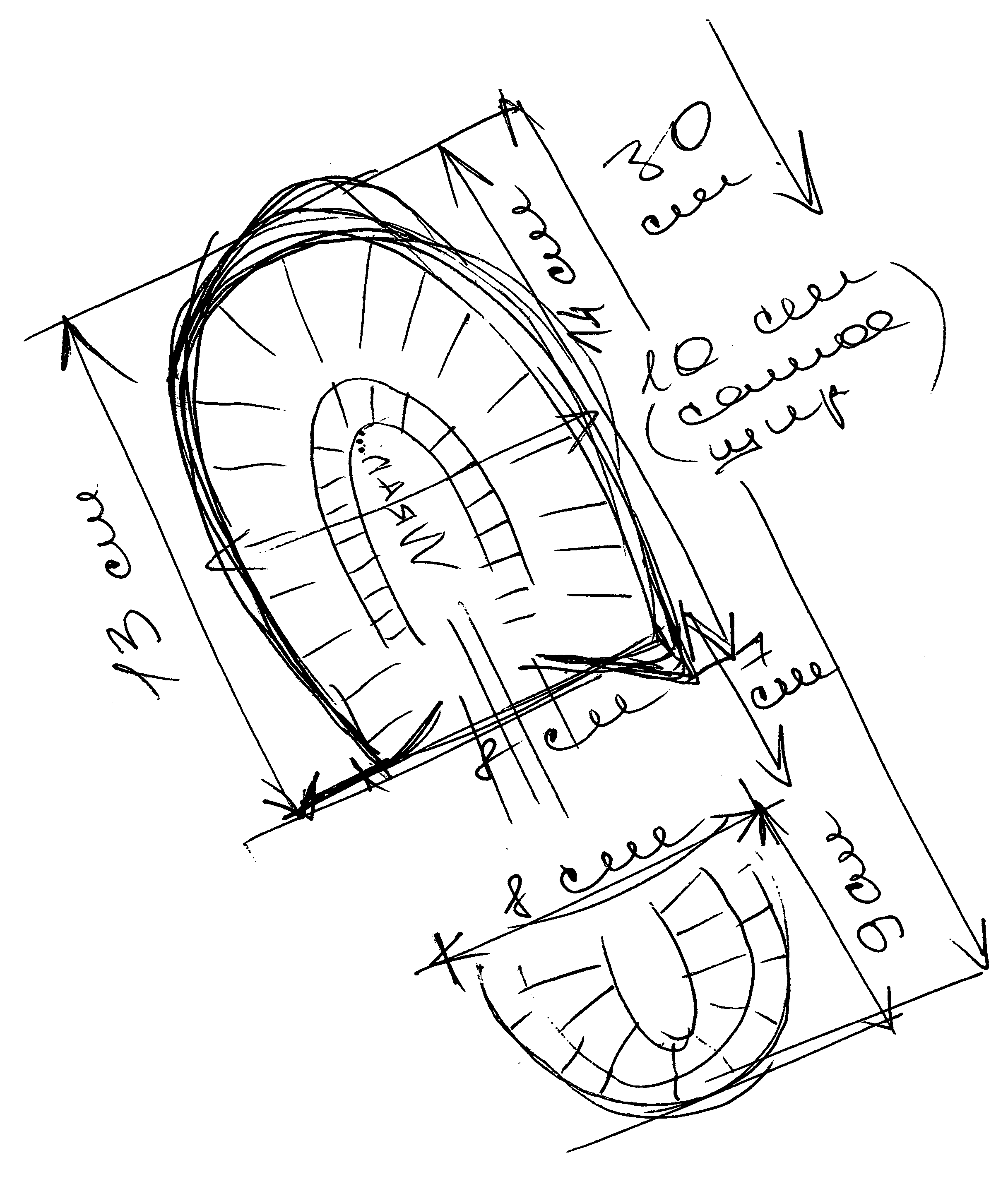

Приложение № 2

к протоколу осмотра места происшествия

от «01» сентября 2013 г.

Длина подошвы

30 см

Ширина подошвы

11 см

Длина подметочной части (внутр/внешн стороны)

13,5/14 см

Длина промежуточной части (внутр/внешн стороны)

7, 5 см/7 см

Длина каблука

9 см

Ширина каблука

8 см
