Устройство и принцип действия
Разрядник состоит из двух электродов и дугогасительного устройства.
Электроды
Один из электродов крепится на защищаемой цепи, второй электрод заземляется. Пространство между электродами называется искровым промежутком. При определенном значении напряжения между двумя электродами искровой промежуток пробивается, снимая тем самым перенапряжение с защищаемого участка цепи. Одно из основных требований, предъявляемых к разряднику — гарантированная электрическая прочность при промышленной частоте (разрядник не должен пробиваться в нормальном режиме работы сети).
Дугогасительное устройство
После пробоя импульсом искровой промежуток достаточно ионизирован, чтобы пробиться фазным напряжением нормального режима, в связи с чем возникает короткое замыкание и, как следствие, срабатывание устройств РЗА, защищающих данный участок. Задача дугогасительного устройства — устранить это замыкание в наиболее короткие сроки до срабатывания устройств защиты.
Отличие ОПН от разрядников что ОПН работает без искровых промежутков.
34. Измерительные трансформаторы тока.
Измерительные трансформаторы тока предназначены для уменьшения первичных токов до значений, наиболее удобных для подключения измерительных приборов.
Трансформаторы тока характеризуются номинальным первичным током Iном1 (стандартная шкала номинальных первичных токов содержит значения от 1 до 40000 А) и номинальным вторичным током Iном2, который принят равным 5 или 1 А. Отношение номинального первичного к номинальному вторичному току представляет собой коэффициент трансформации КТА= Iном1/ Iном2
Первичные обмотки измерительных трансформаторов тока включается в эл. цепь установки последовательно.
Измерительные приборы и приборы релейной защиты во вторичные обмотки ТТ подключаются последовательно
Погрешность трансформатора тока зависит от его конструктивных особенностей; сечения магнитопровода, магнитной проницаемости материала магнитопровода, средней длины магнитного пути. Погрешность трансформатора тока зависит от вторичной нагрузки (сопротивление приборов, проводов, контактов) и от кратности первичного тока по отношению к номинальному. Увеличение нагрузки и кратности тока приводит к увеличению погрешности.
Для снижения погрешности измерения применяется холоднокатаная сталь, пермаллой, специальные схемы соединения обмоток, искусственное подмагничивание сердечника.

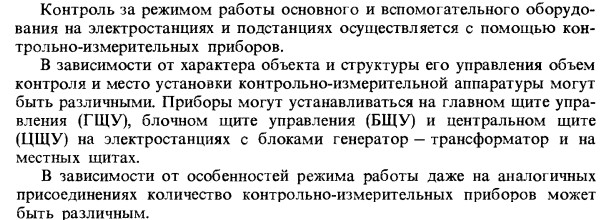

36. Система измерений на электростанциях и подстанциях.
38. Основные требования к главным схемам электрических станций и подстанций.
При выборе главной схемы должны учитываться факторы:
1)Значение и роль электростанции (подстанции) для энергосистемы.
2)Положение электростанции (подстанции) в энергосистеме, схемы и напряжения прилегающих сетей.
3)Категории потребителей по степени надежности электроснабжения.
4)Перспектива расширения и промежуточные этапы развития электростанции, подстанции и прилегающего участка сети.
Категории потребителей по степени надежности:
I категория: перерыв электроснабжения –опасность для жизни, значительный ущерб, повреждение дорогостоящего оборудования, массовый брак продукции и т.п.Необходимо 2 независимых источника питания, допускается перерыв на время автоматического восстановления питания.
II категория: перерыв электроснабжения –массовый недоотпускпродукции, массовый простой рабочих механизмов и промышленного транспорта и т.п.Необходимо 2 независимых источника питания, допускается перерыв на время ручного восстановления питания.
III категория: все остальные потребители.Допускается 1 источник питания, допускается перерыв не более 1 суток.
Основные требованияк схемам:
1.Надежность.
2.Приспособленность к проведению ремонтов.
3.Оперативная гибкость.
4.Экономическая целесообразность.
