2. Графики нагрузок электроустановок.
Режимы работы электроустановок на всех уровнях электроэнергетической системы характеризуется графиками нагрузки.

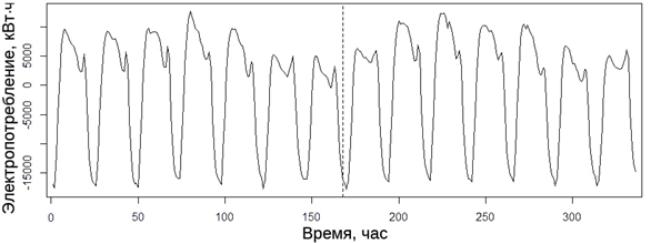

График нагрузки –диаграмма изменения нагрузки электроустановки во времени (Т)
Виды графиков нагрузки
Повидупараметра,характеризующегонагрузку,различаютграфики:
-активноймощностиР=f(Т);
-реактивноймощностиQ=f(Т);
-полноймощностиS=f(Т);
-тока I=f(Т).
По продолжительностипериода наблюдений:
-суточные (Т=24ч);
-недельные (T = 168 ч);
-годовые (Т=8760 ч).
Повнешнимусловиям:
-зимние(захарактерныесутки22декабря);
-летние(захарактерныесутки22июня);
-графикирабочихдней;
-графики выходных и праздничных дней.
Основным обычно является зимний суточный график рабочего дня, остальные строятся в процентах к основному.
По способу построения или по характеру регистрации параметра:

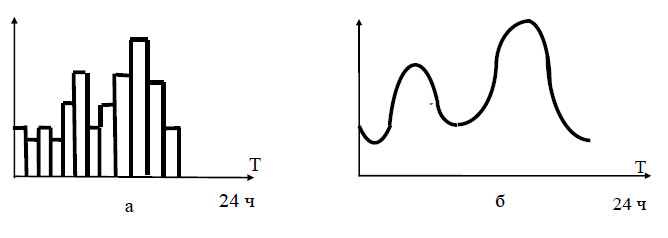

- ступенчатые (рис. 1.1, а);
- плавные (рис.1.1, б).
По задачам использования:

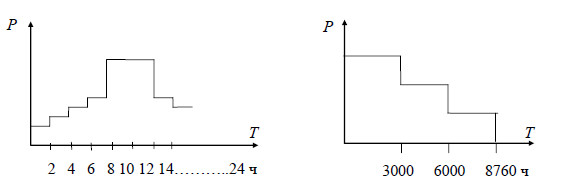

-текущие (а) (отражают изменение параметра в течении суток (недели, года));
-по продолжительности (б) (отражают длительность работы электроустановки в течение года с различными нагрузками);
По иерархии электроустановки в электро-энергетической системе:
-графики нагрузки потребителей (графики нагрузки отдельных электроприемниковили их групп);
-сетевые графики на уровне сборных шин районных подстанций (с учетом потерь в ЛЭП и Т);
-графики нагрузки энергосистем, обслуживающих совокупность промышленных, городских и сельских потребителей целого региона;
-графики нагрузки электростанций (с учетом потребителей собственных нужд станции).
Параметры графиков нагрузки

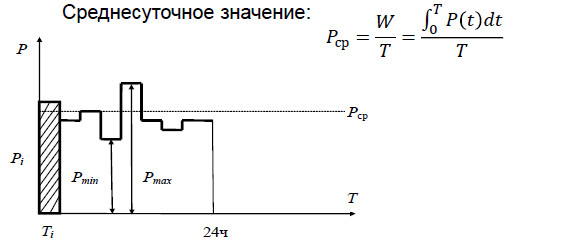

Максимальное значение (Pmax)–наибольшая нагрузка длительностью не менее получаса;
Минимальное значение (Pmin)–наименьшая нагрузка длительностью не менее получаса;

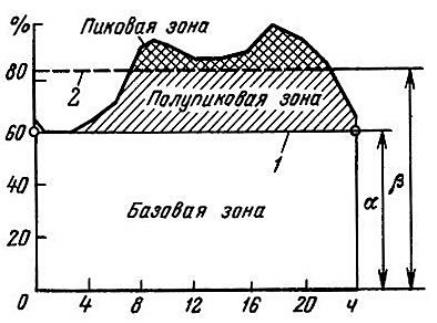

Характерные зоны суточных графиков потребителей:
P < Pmin–базовая;
Pmin≤P ≤Pср–полупиковая;
Pср≤P ≤ Pmax–пиковая.
Коэффициент заполненияграфика нагрузки:
𝑘зап=𝑊𝑃𝑚𝑎𝑥∙𝑇=𝑃ср𝑃𝑚𝑎𝑥
Коэффициент неравномерностиграфика нагрузки:
𝑘нер=𝑃𝑚𝑖𝑛𝑃𝑚𝑎𝑥
Условная продолжительность использования максимума нагрузки:
𝑇𝑚𝑎𝑥=𝑊год𝑃𝑚𝑎𝑥=𝑃ср(год)∙𝑇𝑃𝑚𝑎𝑥=𝑘зап∙𝑇

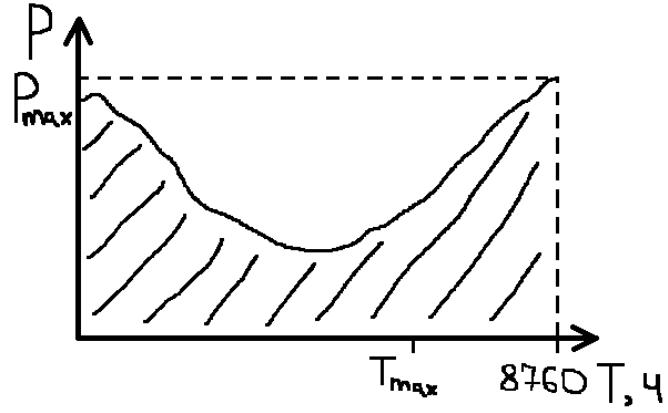

Tmax–это число часов, за которое был бы исчерпан годовой расход электроэнергии, если бы нагрузка была максимальной все время работы
Примеры:
4.Конденсационные электростанции.
Виды ТЭС
ТЭСдаютболее80%всейэлектроэнергии.
Ктепловымэлектростанциямотносят:
Паротурбинныеэлектростанции:
-конденсационные(КЭС);
На тепловых конденсационных электростанциях химическая энергия сжигаемого топлива преобразуется в котле в энергию водяного пара, приводящего во вращение турбоагрегат(паровую турбину, соединенную с генератором).
Механическая энергия вращения преобразуется генератором в электрическую.
Топливом для КЭС служит уголь, торф, горючие сланцы, газ и мазут.
В России на долю КЭС приходится до 60 % выработки электроэнергии.
Особенности КЭС
КЭС располагаются на значительном расстоянии от потребителей электроэнергии.
По причине удаленности мощность выдается на высоком и сверхвысоком напряжении.
КЭС строятся по блочному принципу (котел –турбогенератор –трансформатор) отдельными энергоблоками, не связанными друг с другом.
Мощность КЭС позволяет обеспечить электроэнергией крупный район (отсюда еще одно название –государственная районная электрическая станция (ГРЭС)).
Назначение конденсатора
Конденсатор служит для конденсации пара, поступающего из турбины, и создания глубокого разрежения, благодаря которому и происходит расширение пара в турбине.
Конденсатор создает вакуум на выходе из турбины, поэтому пар, поступив в турбину с высоким давлением, движется к конденсатору и расширяется, что обеспечивает превращение его потенциальной энергии в механическую работу.
Благодаря этой особенности технологического процесса КЭС и получили своё название.
Недостатки КЭС
КПДне превышает 40 –45 % (отработавший пар, содержащий еще большое количество тепла, отдает его циркуляционной воде).
Воздействуют на атмосферу: потребляют большое количество кислорода для горения топлива, выбрасывают значительное количество продуктов сгорания.
Воздействуют на гидросферу: сбрасывают большую массу теплой воды, промышленные стоки (хотя они проходят тщательную очистку).
Воздействуют на литосферу: извлекается большое количество топлива, отчуждаются и застраиваются земельные угодья, требуется много места для захоронения больших масс золы и шлаков (при сжигании твердого топлива)
Для КЭС характерны значительные затраты на пуско-остановочные операции и, вследствие этого, затруднительность глубокого регулирования мощности.
КЭС являются основнымиисточниками электроэнергии, работающими в базисном и полупиковомрежимах.
