Мережеві насоси
У 2012 році на котельні було проведено заміну мережевих насосів К200/80 на насоси марки DAB, в яких більша частота обертів та напір.
Мережеві насоси — це насосне устаткування, що є частиною системи водопостачання. Вони призначені для перекачування різного роду рідин, що мають однорідну структуру, не в'язких, без великих забруднюючих частинок і вмісту агресивних речовин. Це особливий вид насосного обладнання, при виготовленні якого використовуються високоміцні матеріали: нержавіюча сталь, латунь, бронза і сірий чавун, що дозволяє забезпечити підвищену міцність виробу і здатність працювати з рідинами температурою до 180 ° С.
Насоси DAB вигідні тим, що здатні перекачувати забруднені рідини, забезпечити більший тиск.

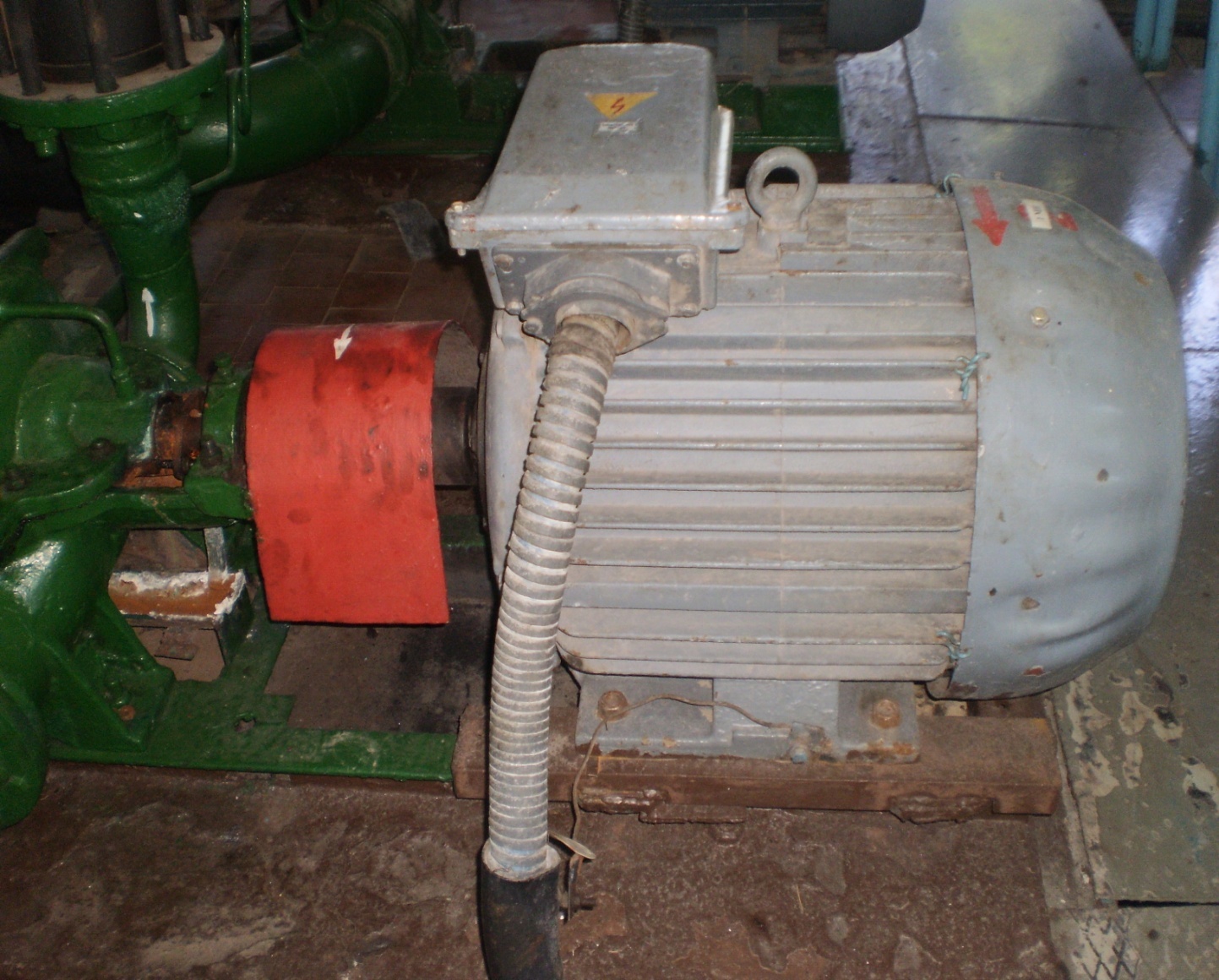

Рис.8. Мережевий насос марки К200/80

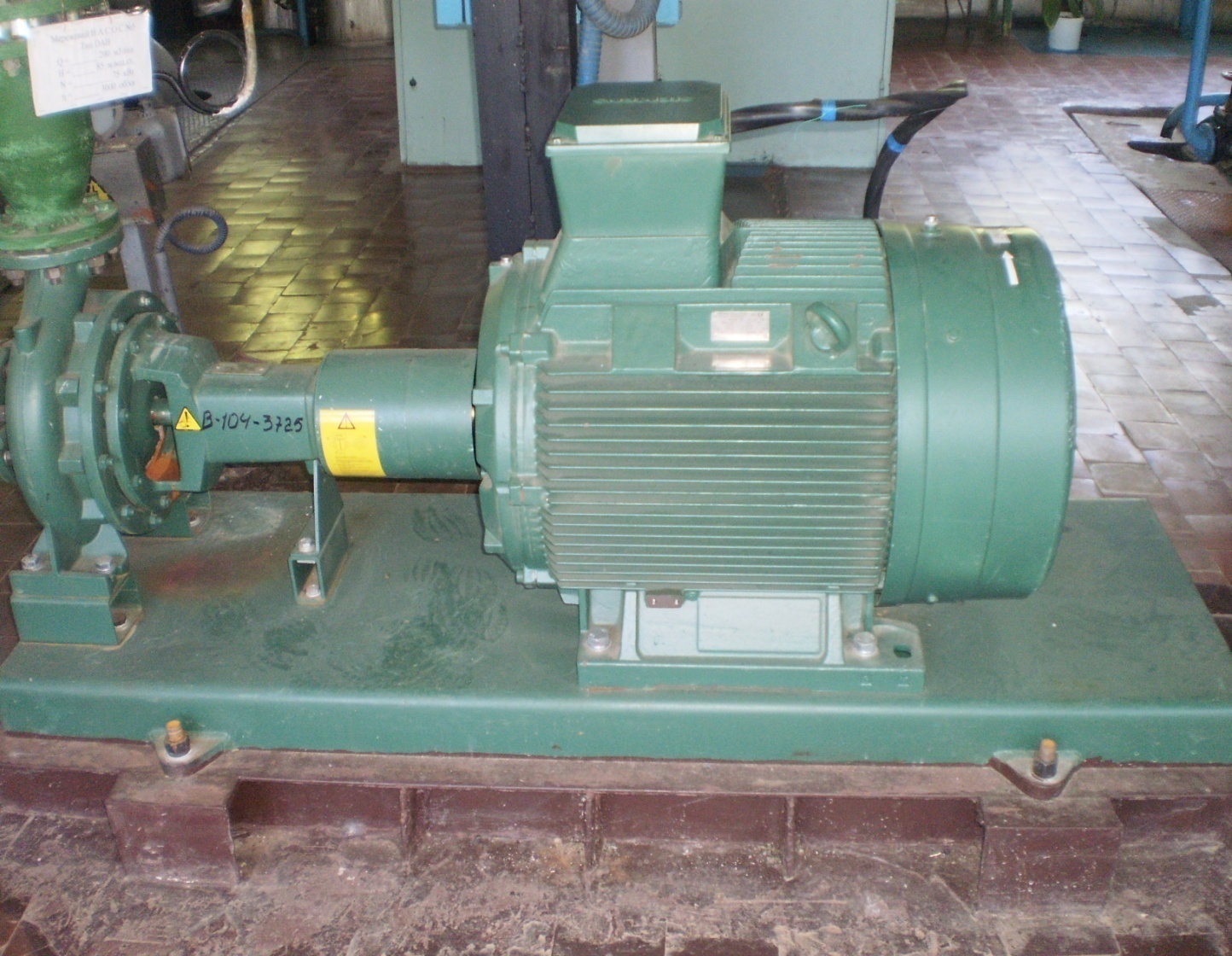

Рис.9. Мережевий насос марки DAB
Опис димососа марки дн -11,2-1000
У котельні встановлено три димососи марки ДН -11,2-1000 Бійського котельного заводу.
Димосос відцентровий котельний ДН-11,2-1000 одностороннього всмоктування з листової вуглецевої сталі виробництва ВАТ «Бійський котельний завод" призначений для відводу димових газів з топок парових та водогрійних котлів малої та середньої потужності.
Експлуатація димососів ДН-11 ,2-1000 передбачена в наступних умовах:
температура навколишнього середовища: від (-30) ° С до (+40) ° С;
температура переміщуваного середовища на вході в димососи: від (-30) ° С до (+200) ° С;
помірний і тропічний клімат під навісом або в приміщеннях, де коливання температури повітря несуттєво відрізняються від коливань на відкритому повітрі і є порівняно вільний доступ зовнішнього повітря.
Димосос ДН-11 ,2-1000 виконаний з посадкою робочого колеса на вал двигуна-приводу; корпус спіральний поворотний. Димососи ДН-11 ,2-1000 поставляються з кутом розвороту нагнітального патрубка 255 °; при монтажі корпус може бути встановлений з кутом розвороту нагнітального патрубка від 0 ° до 270 ° через 15 °. Напрямок обертання робочого колеса - праве і ліве.
Основними вузлами димососів ДН-11 ,2-1000 є: робоче колесо, корпус , що всмоктує, патрубок, осьовий направляючий апарат, електродвигун-привід, чавунний постамент. Постамент служить загальним несучим елементом, на якому за допомогою болтових з'єднань в єдиний поставних блок монтуються корпус в зборі з осьовим напрямним апаратом і двигун, з насадженим на його вал робочим колесом.
Регулювання продуктивності і повного тиску димососа здійснюється осьовим напрямним апаратом. Осьовий направляючий апарат складається з зварного циліндричного корпусу, поворотного кільця, восьми листових лопаток.
Характеристика димососа ДН -11,2-1000
-
№ димососа
Q * 1000 м3/год хв
Pv, Па
N, кВт
n, об / хв
ДН-11, 2
(ВДН-11, 2)
6,2-30,1
820-2380
22,0
1000
10,2-45,0
1810-4320
45,0
1500
10,2-45,0
2520-5310
55,0

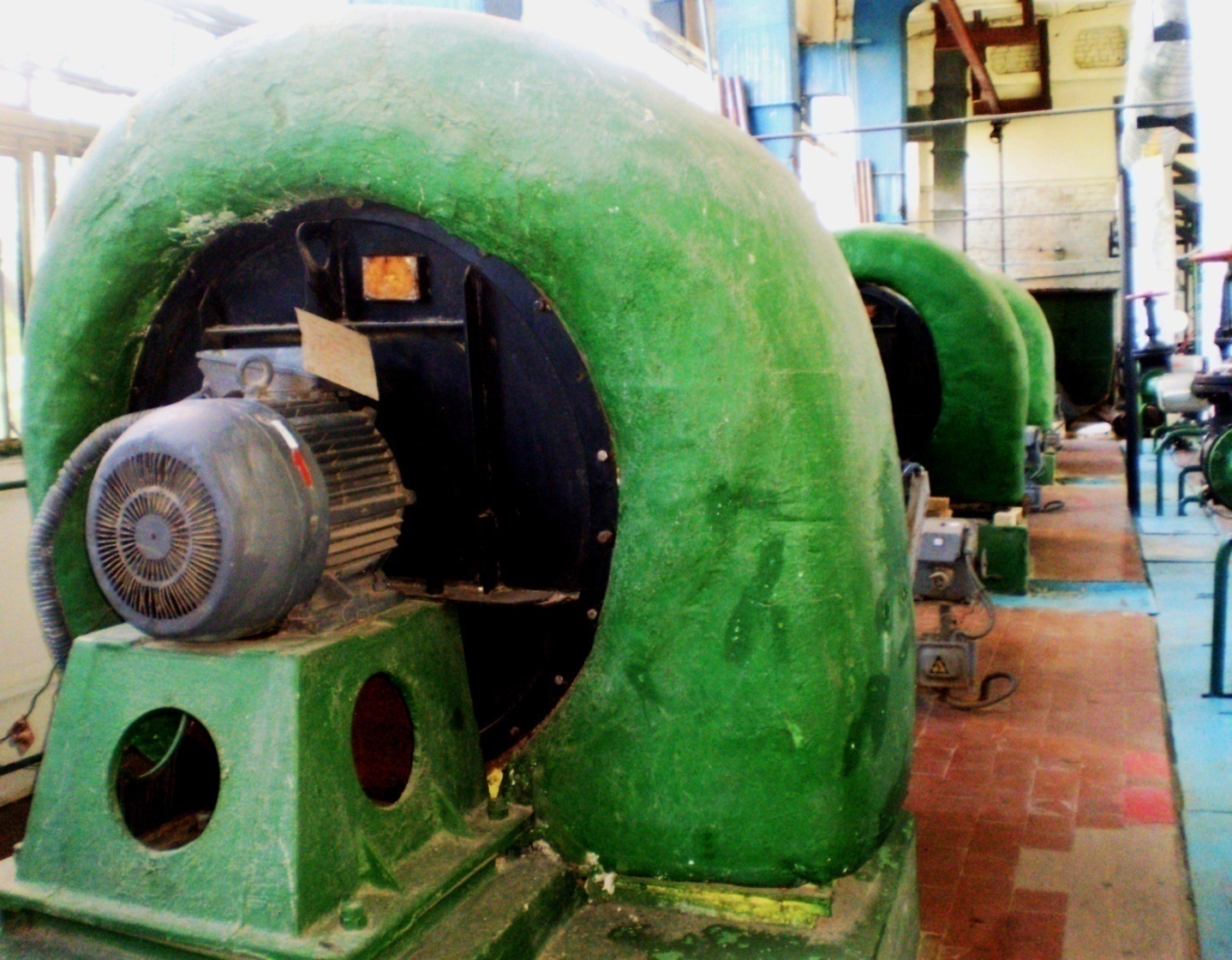

Рис.10. Димосос марки ДН -11,2-1000
