Опис котла б-25/15-гм

Папровий котел Б-25/15-ГМ однобарабанний, вертикально-водотрубний з природною циркуляцією, радіаційного типу та П-подібною компоновкою.

Склад і робота котла

Котел Б-25/15-ГМ має повністю екрановану топкову камеру, призначений для спалювання природного газу. За топковою камерою в горизонтальному газоході розміщений пароперегрівник, а в вертикальній конвективній шахті - водяний економайзер і трубчастий повітропідігрівник. Стіни топкової камери покриті екранами. Всього екранних труб – 150 шт. Котел виконаний по схемі двохступеневого випаровування з одностороннім відсіком, розміщеним з торця барабана. Барабан котла виконаний зварним, внутрішній діаметр – 1500 мм. Пароперегрівник складається з одного пакета труб 38х3 мм; водяний економайзер стальний, гладкотрубний, складається з двох пакетів труб 28х3 мм.

Таблиця 1

Загальна характеристика котла б-25/15-гм

№ п/п	Найменування	Одиниця виміру	Котел Б-25/15-ГМ
1.	Продуктивність	т/год	25
2.	Розрахунковий робочий тиск	кг/см2
	а) за паровою засувкою		14
	б) в барабані котла		16
3.	Розрахункова температура перегрітого пару	0 С	350
4.	Поверхня нагріву пароперегрівника	м2	71
5.	Поверхня нагріву економайзера	м2	316
6.	Поверхня нагріву повітропідігрівника	м2	678
7.	Об’єм топкової камери	м3	98
8.	Об’єм	м3
	а) водяний		10,81
	б) паровий		7,84
	в) живильний		1,267

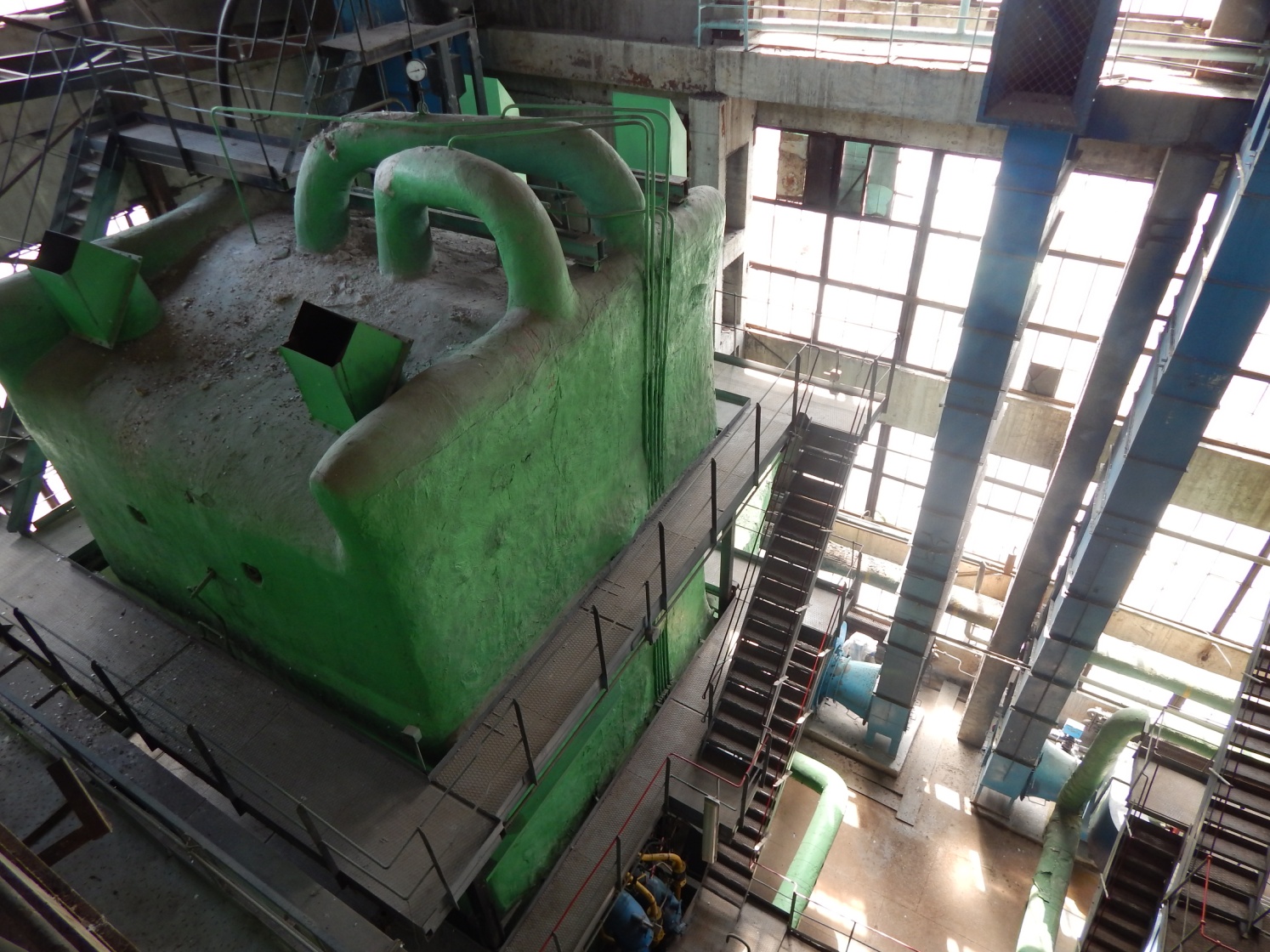

Рис.3. Загальний вигляд котла Б-25/15-ГМ

Тут має бути паровий котел фото Хімводоочистка на котельні

Хороша якість води - необхідна умова довговічності котельного обладнання. Тому на шляху потрапляння води в систему зазвичай проводиться водопідготовка для котелень, де відбувається фільтрація, очищення води від заліза, хімводоочистка і ряд інших заходів.

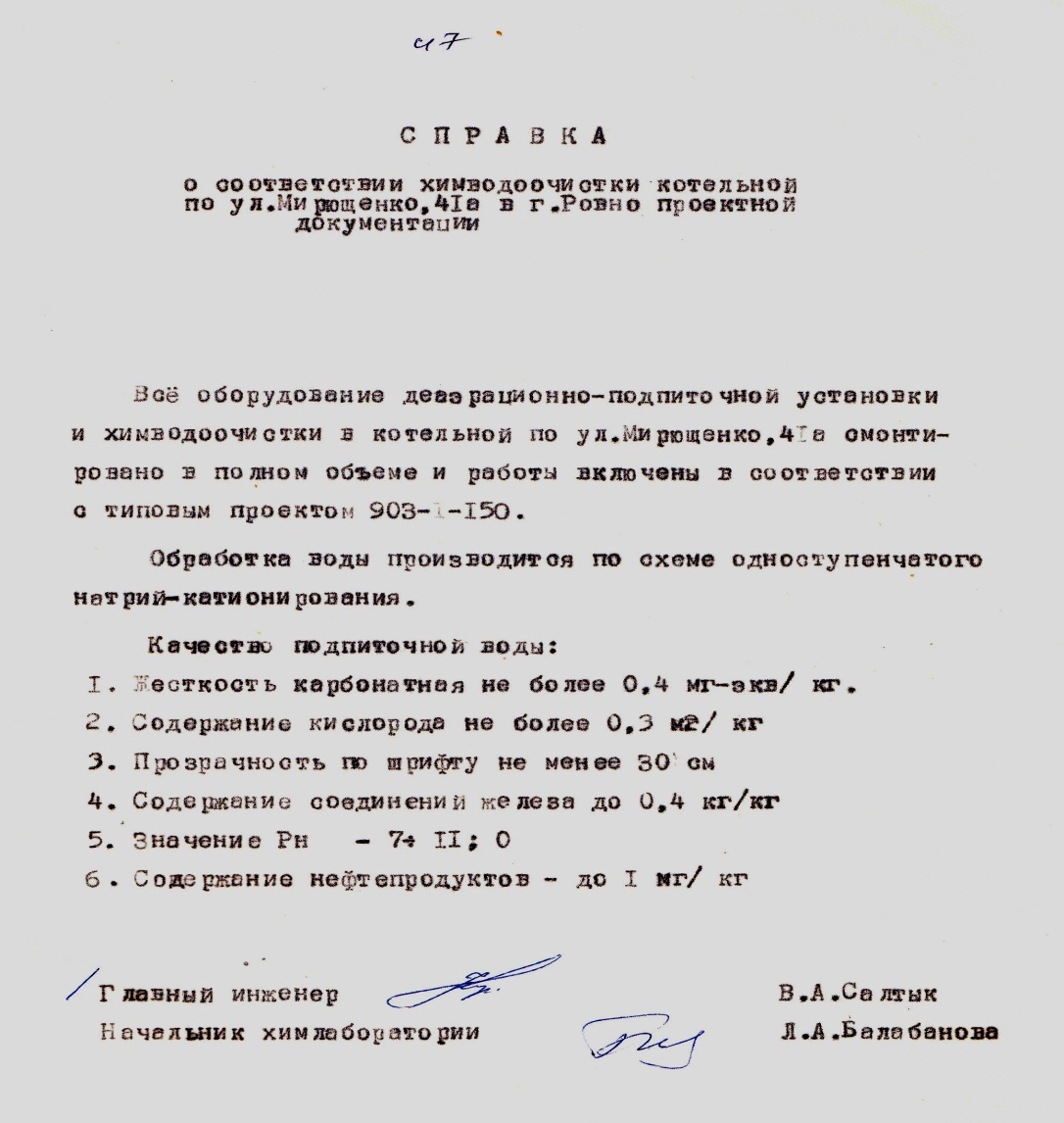

На котельні, що знаходиться на вул.. Мірющенка, встановлено три фільтри для очищення води від хімічних домішок.

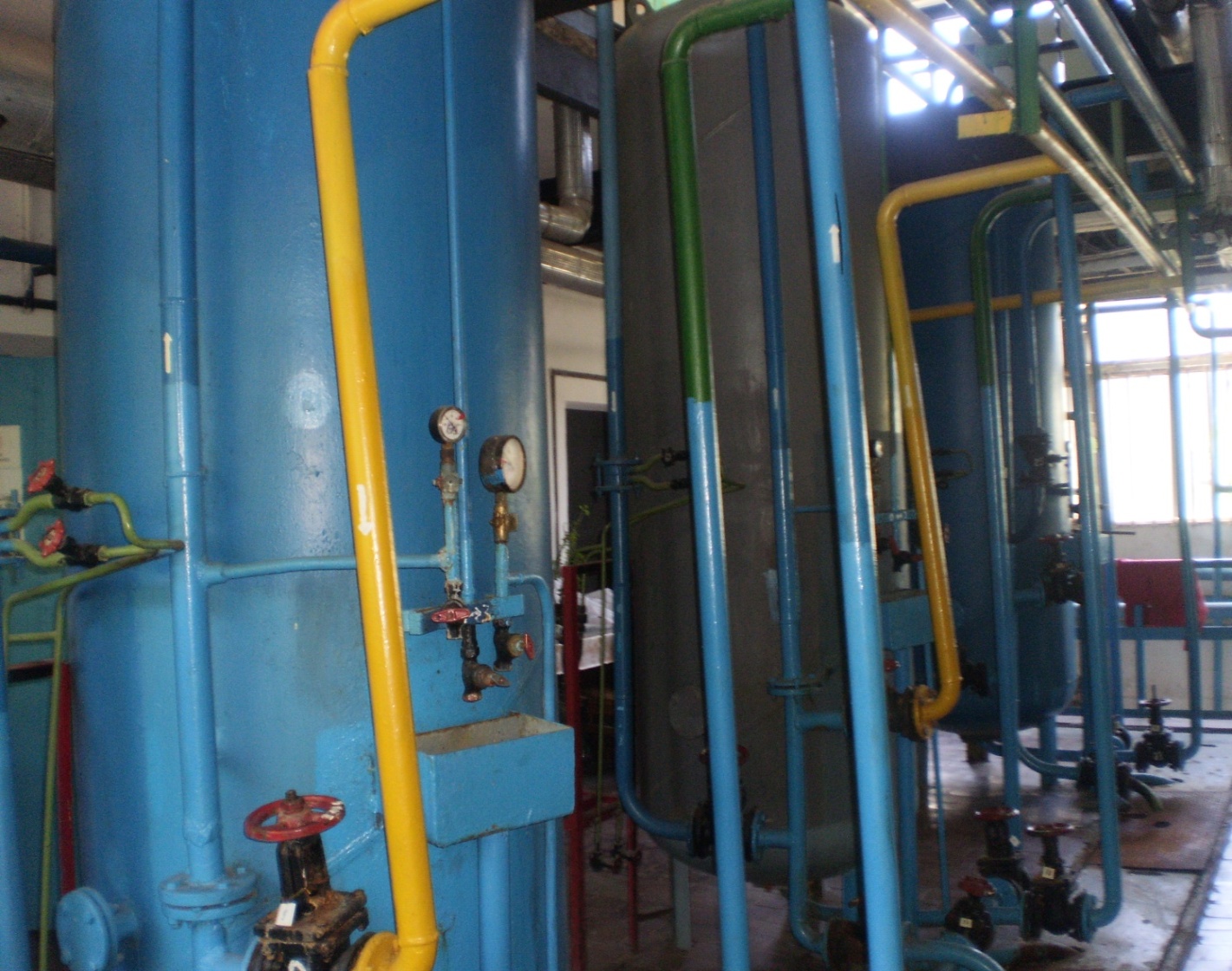

Рис.4. Катіонітові фільтри

Зм'якшування води методом катіонного обміну засновано на здатності деяких нерозчинних у воді речовин замінювати обмінний катіон (катіон - частина молекули, несуча позитивний електричний заряд, - атоми металів і група N1^) катіонами солей води в процесі її фільтрування через шар катіоніту. В якості катіоніту для зм'якшування води використовують сульфовугілля (роздроблене кам'яне вугілля, оброблене спочатку сірчаною кислотою, а потім кухонною сіллю). Характеристикою зм'якшуючих властивостей катіонітів є місткість поглинання, виражена в грам-еквівалентах іонів кальцію і магнію на 1 м³. Місткість поглинання сульфовугілля  складає 280-300 г-екв/м3.

Процес катіонування відбувається в спеціальних апаратах - катіонітових фільтрах.

Рис.5. Типова схема катіонітового фільтра

1 - вхід жорсткої води; 2 - вхід розчину солі; 3 - вхід промивної води;

4 - вхід зм'якшеної води; 5 – перелив в дренажний канал.

Катіонітові фільтри є металевими закритими резервуарами циліндричної форми заввишки 3-4 м, діаметром до 3 м, усередині яких поміщається сульфовугілля. Товщина шару сульфовугілля залежить від жорсткості зм'якшуваної води. Чим жорсткіше вода, тим товщий повинен бути шар сульфовугілля. В нижній частині фільтру під шаром сульфовугілля розташовується дренажний пристрій, що складається з колектора і системи приєднаних до нього труб. До верхньої частини цих труб приварені патрубки з різьбленням для того, щоб нагвинчувати дренажні ковпачки з пластмаси або фарфору. В ковпачках є отвору діаметром 3 мм або щілини шириною 0,3 мм. Ковпачки служать для рівномірного розподілу води по перетину фільтру під час роботи і при розпушуванні.

Експлуатація катіонітового фільтру зводиться до послідовного проведення операцій розпушування, регенерації (відновлення обмінних властивостей виснаженого катіонітового матеріалу шляхом обробки 6-8% -вим розчином кухонної солі), відмивання і зм'якшування.

При розпушуванні усувається ущільнення маси катіоніта, що злежалася, досягається кращий доступ розчину регенерації до зерен катіоніта і видаляються механічні домішки, що нагромадилися у фільтрі.

Рис.6. Принципова схема включення катіонітового фільтру

1 - засувка для промивки; 2 - засувка для зливу розпушеної води; 3 - засувка для регенерації катіоніта; 4 - засувка, через яку продукти регенерації видаляються в каналізацію; 5 - засувка для відмивання катіонітового фільтру водою; 6 - засувка, через яку зм'якшена вода поступає в живильний бак; 7 - вентиль для відбору проб: 8, 9 - допоміжні вентилі; 10 - засувка для впускання води в катіонітовий фільтр; 11 - вентиль для завантаження солі в кінці розпушування вода повинна бути освітленою.

Після розпушування проводять регенерацію катіоніта натрієм, для чого пропускають через нього 6-8% -ний розчин кухонної солі НаС1. Для входу в катіонітовий фільтр регенераційного розчину відкривають засувку 3 і засувку 4, через яку продукти регенерації прямують в каналізацію. При цьому відбувається зворотний процес: катіоніт забирає з розчину вареної солі катіони натрію і віддає катіони кальцію і магнію. Хлористі, що утворилися, кальцій і магній разом з розчином видаляються в каналізацію.

Розчин кухонної солі готують в солерозчиннику, який є металевою посудиною циліндрової форми з сферичною знімною кришкою на фланцях. В ньому є дренажний пристрій, над яким розташовується декілька шарів гравію з різними розмірами зерен, що запобігають віднесенню нерозчинних частинок солі в катіонні фільтри при їх регенерації. Завантаження солі в солерозчинник проводиться через завантажувальну воронку і відкриту засувку 11. Після завантаження відкривають засувку 10 і впускають воду. Сіль розчиняється і розчин поступає в катіонний фільтр при відкритті засувки 3.

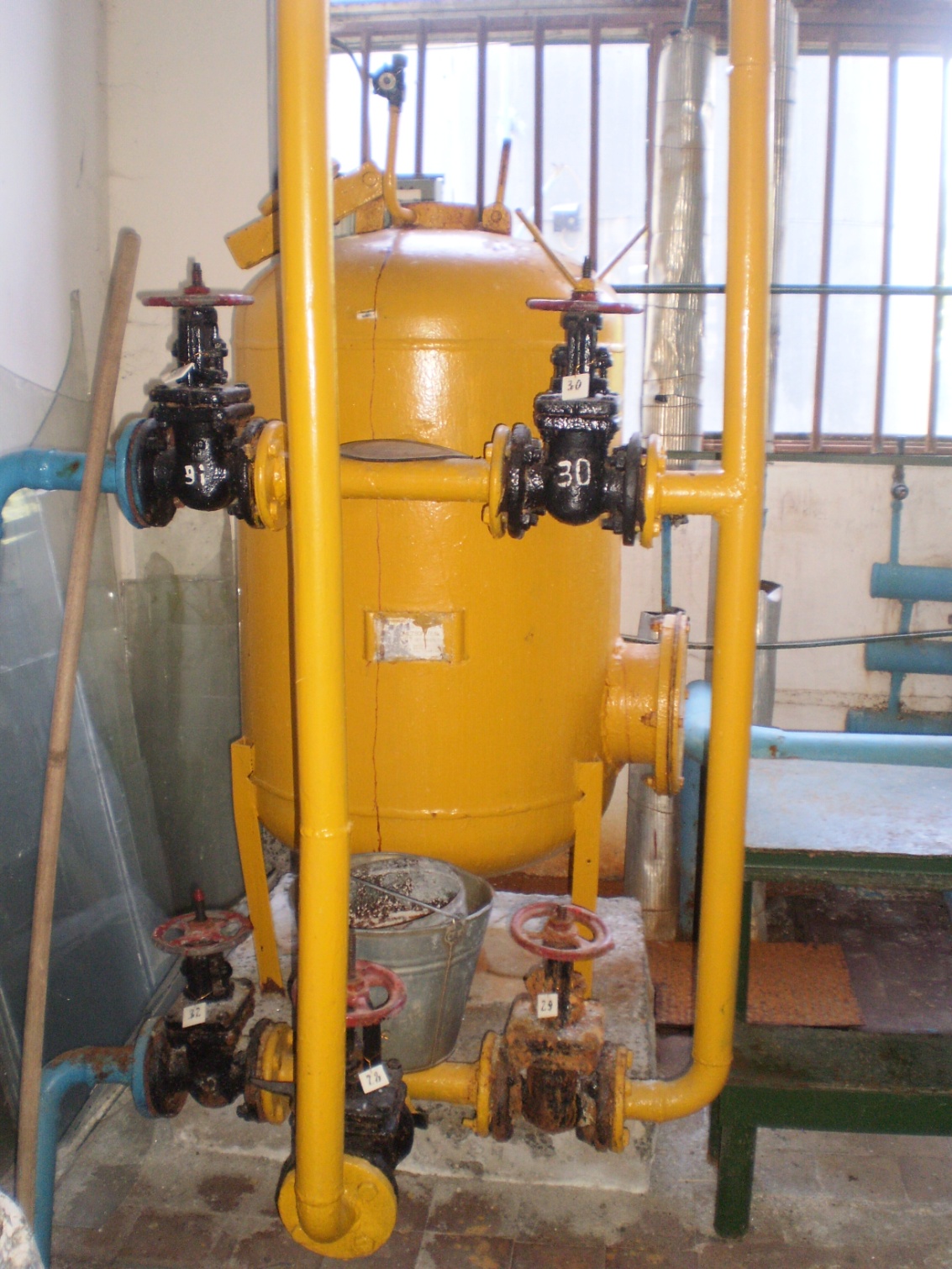

Рис.7. Солерозчинник

Продукти регенерації (СаС12, МgС12) і залишки кухонної солі NаС1 видаляються при відмиванні катіонного фільтру водою. Для цього відкриваються засувка 5, через яку у верхню частину фільтру поступає прозора коагульована вода (або артезіанська), і засувка 4 для випуску відмивної води в каналізацію. Про закінчення відмивання судять за змістом хлоридів в початковій і відмивних водах. Засувки 5 і 4 при цьому закривають. Час відмивання - 20-25 хв.

Жорстка вода, що підлягає зм'якшуванню, поступає через засувку 5 в розподільний пристрій, проходить через шар катіоніту і, зм'якшена, прямує через дренажний пристрій і засувку 6 в живильний бак.

Тривалість процесу зм'якшування (фільтрації) - 10-16 год. залежно від жорсткості і кількості пропущеної через нього води.

Катіонітові фільтри включають на регенерацію, коли жорсткість зм'якшеної води перевищує 0,3.
